LED照明（ストレート、防滴）
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 1,460円～8,160円
- 税込単価
- 1,606円～8,976円
【特長】ストレート、防滴タイプの白色LED照明です。特殊基板により小型・軽量化...
詳細情報を確認する- IP65
- 白色LED
- 形状
- ストレート
ご注意
- 型番：LZB-□□-□は取付金具です。LED本体ではございませんのでご注意ください。
商品仕様
製品比較情報
| NO. | 比較項目 | 従来品 | 新仕様品 | 備考 | ||
| LZ10A-245-W | LZ10A-365-W | LZ10B-245-W | LZ10B-365-W | |||
| 1 | 外観形状 (横×高さ×長さ)mm | 23×13.6×245 | 23×13.6×365 | 23×13.6×245 | 23×13.6×365 | 変更なし |
| 2 | 使用基板 | プリント基板(CEM3 t=1.0) | プリント基板(CEM3 t=1.0) | 変更なし | ||
| 3 | 使用LED | 日亜製 NFSW757DT-V1 | 日亜製 NFSW757GT-V2 | 高光束タイプに変更 ※使用部品の変更はLEDのみ | ||
| 4 | 固有エネルギー消費効率 (lm/W) | 100 | 103.4 | 110 | 113.7 | 変更後は約10%高くなる｡ (直流電源の効率は含まない｡) |
| 5 | LED寿命 | 40,000時間 | 40,000時間 | 変更なし | ||
| 6 | 全光束 | 200lm | 300lm | 220lm | 330lm | 変更後は約10%高くなる｡ |
| 7 | 回路形式 | 6直2並 | 6直3並 | 6直2並 | 6直3並 | 変更なし |
| 8 | 入力電流 | 0.080A | 0.120A | 0.080A | 0.120A | 変更なし |
| 9 | 定格電力 | 2.0W | 2.9W | 2.0W | 2.9W | 変更なし |
| 10 | 質量 | 119g | 159g | 119g | 159g | 変更なし |
規格表
| 型番 | − | 長さ | − | LED色 |
| LZ10B | − | 245 | − | W |
| 型式 | 長さ | LED色 |
| LZ10A | 245 | W(昼白) |
| 365 | ||
| LZ10B | 245 | W(昼白) |
| 365 |
| 型番 | − | 形状 | − | 塗装色 |
| LZB | − | A1 | − | C |
| 型式 | 形状 | 塗装色 | 適合LED 照明 |
| LZB | A1 | C(クリーム) G(グレー) | LZ10A-245-W |
| A2 | LZ10A-365-W |
「LZB～」は取付金具です。LED本体ではございませんのでご注意ください。
概要仕様
| 型番 | 従来品 | 新仕様品 | ||||
| LZ10A-245-W | LZ10A-365-W | LZ10B-245-W | LZ10B-365-W | |||
| 照度（ルクス） | 0.5m | 300lx | 390lx | - | - | |
| 1.0m | 80lx | 100lx | 85lx | 125lx | ||
| 光束（ルーメン） | 200lm | 260lm | 220lm | 330lm | ||
| LED色 | 昼白色(5,000K) | 昼白色(5,000K) | ||||
| 入力電圧 | DC24V ± 5% | DC24V ± 5% | ||||
| 入力電流 | 80mA | 120mA | 80mA | 120mA | ||
| 消費電力 | 2.0W | 2.9W | 2.0W | 2.9W | ||
| 動作環境 | 温度：-5～+40℃ 湿度：45～85%RH（結露なきこと） | 温度：-5～+40℃ 湿度：25～85%RH（結露なきこと） | ||||
| 絶縁抵抗 | 100MΩ以上(DC500Vメガーにて）：充電部-非充電部間 | 100MΩ以上(DC500Vメガーにて）：充電部-非充電部間 | ||||
| 耐電圧 | AC500V(1分間)：充電部-非充電部間 | AC500V(1分間)：充電部-非充電部間 | ||||
| 配光角度 | 約120° | 約120° | ||||
| LED寿命 | 40,000時間(光束 70%以下) | 40,000時間(器具周囲温度 25℃、光束維持率 70％) | ||||
| 保護等級 | IP64 | IP65 | ||||
| 材質 | 本体 | アルミ 銀艶消し | アルミ 銀艶消し | |||
| 前面カバー | アクリル | アクリル | ||||
| 保護カバー | ポリカーボネート | ポリカーボネート | ||||
| ケーブル | ミスミ NAVC-27-1PS(0.12mm2×2C) | ミスミ NAVC-27-1PS(0.12mm2×2C) | ||||
| ケーブル曲げ半径 | 13mm以上 | 13mm以上 | ||||
| 質量（ケーブル含む） | 119g | 159g | 119g | 159g | ||
| 型番 | LZB-A1-* | LZB-A2-* | |
| 板厚 | 1.2mm | ||
| 材質 | 本体：SPCC ポップナット：SPCC | ||
| 塗装色 （近似マンセル値） | クリーム：C | 粉体塗装(2.5Y9/1) | |
| グレー：G | 粉体塗装(5Y7/1) | ||
| 質量 | 208g | 293g | |
外形図 | （単位：mm） |
 |
| 型番 （従来品／新仕様品） | 寸法（mm） | |||
| A | B | C | D | |
| LZ10A-245-W ／ LZ10B-245-W | 245 | 268 | 258 | 248 |
| LZ10A-365-W ／ LZ10B-365-W | 365 | 388 | 378 | 368 |
| LZ10専用金具 | （単位：mm） |
 |
| 型番 | 寸法（mm） | ||
| E | F | G | |
| LZB-A1-* | 280 | 295 | 310 |
| LZB-A2-* | 400 | 415 | 430 |
●ご使用上のご注意
・電源ケーブルの極性を間違いないか十分確認をお願いします。
・下向きや縦向きに設置する場合は落下や位置ずれが発生しないように十分配慮をお願いします。
・電源接続方向に障害物がないかご確認ください。
・メンテナンスが困難な場所に設置しないでください。
・取付け、取り外しや清掃の際は必ず電源を切ってください。感電の恐れがあります。
・点灯中や消灯直後は非常に高温です。やけどのおそれがありますので触れないでください。
・点灯中のLED光源を直視し続けないでください。目を傷めることがあります。
・本商品は調光できません。そのため、調光機能がついた電源または機器に接続しないでください。
型番リスト
| 型番 |
|---|
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
8,160円 ( 8,976円 ) | 在庫品1日目当日出荷可能 |
8,160円 ( 8,976円 ) | 在庫品1日目当日出荷可能 |
1,512円 ( 1,663円 ) | 1日目 |
1,460円 ( 1,606円 ) | 1日目 |
3,528円 ( 3,881円 ) | 1日目 |
2,252円 ( 2,477円 ) | 在庫品1日目当日出荷可能 |
1,680円 ( 1,848円 ) | 1日目 |
詳細情報
基本情報
【特長】ストレート、防滴タイプの白色LED照明です。
特殊基板により小型・軽量化し、IP64（防塵、防滴）化を実現しました。
基板の変更により外観が多少異なりますが、寸法上は変わりません。
蛍光灯同等以上の明るさで小型・薄型。
日亜化学工業（株）製LEDを採用。
国内製。
LZ10Bシリーズより、高光束タイプに変更しました。
LZ10専用金具でアルミフレームに取付けられます。
ご注意
- 型番：LZB-□□-□は取付金具です。LED本体ではございませんのでご注意ください。
●基板の変更により外観が多少異なりますが、寸法上は変わりません
●IP64（防塵、防滴）対応
●蛍光灯同等以上の明るさで小型・薄型
●日亜化学工業㈱製LEDを採用。国内製。LZ10Bシリーズより、高光束タイプに変更しました。
●LZ10専用金具でアルミフレームに取付けられます
【ご注意】
・LED素子には発光色、明るさにバラツキがあるため、同じ型式でも若干発光色、明るさが異なる場合があります。
・本商品は調光できません。そのため、調光機能がついた電源または機器に接続しないでください。
・取付穴ピッチはLZ10専用に設計しておりますので、他シリーズの取り付けはできません。
・LZ10を取付けるM3ネジは別途ご用意ください。
照度比較（取付高さ：0.5m）
使用方法
使用例
取付例
制御盤内照明に最適

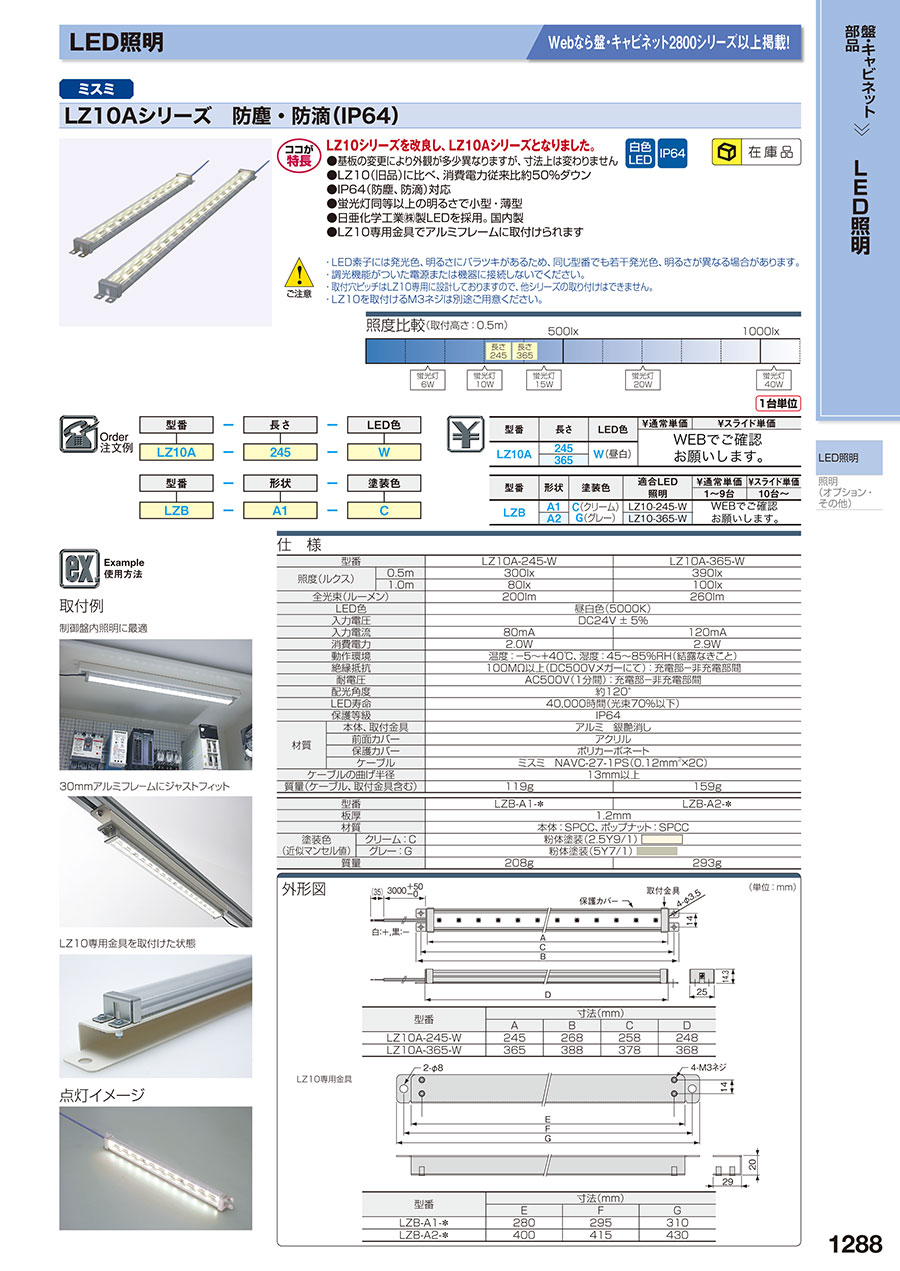

カタログ
