アルミ小型スイッチボックスＷ48×Ｈ45 単品
- 数量スライド割引
- 当日出荷可能
- 通常単価(税別)
- 1,238円～2,397円
- 税込単価
- 1,362円～2,637円
【特長】底面4点固定穴はアルミフレーム取付に対応しており、作業性抜群の回転開閉...
詳細情報を確認する- ボックス材質
- アルミ
- 寸法 横 W (mm)
- 48
- 寸法 縦 H (mm)
- 45
- 色
- 白
- 施錠タイプ
- 回転開閉式
- 本体板厚 (mm)
- 1.2
ご注意
- きょう雑物は2㎟以下を外観基準として採用しております。
未確定：候補が54型番あります。
商品仕様
規格表
| 有料オプション | ||||
| 型式 | − | ゴム足 | ||
| AXSH111 | − | F | ||
「×」部は製作不可です。
| 型式 | スイッチ取付穴 | 長さ(L) mm | 底面4点固定穴なし | 底面4点固定穴あり | 素材 | 表面処理 | 側板 | 重量 約g | ||||||
| 底面4点 固定穴なし | 底面4点 固定穴あり | 穴数 | φ | 基準単価 | スライド単価 | 基準単価 | スライド単価 | |||||||
| 1～2個 | 3～9個 | 10～19個 | 1～2個 | 3～9個 | 10～19個 | |||||||||
| AXS001 | ー | ー | ー | 65 | ○ | ○ | ○ | × | × | × | アルミ 押出材 A6063S-T5 板厚 1.2mm | 白 アルマイト つや消し | ABS樹脂 φ21 ノックアウト 穴加工付 グレー | 92 |
| AXS002 | ー | ー | ー | 110 | ○ | ○ | ○ | × | × | × | 142 | |||
| AXS003 | ー | ー | ー | 155 | ○ | ○ | ○ | × | × | × | 184 | |||
| AXS111 | AXSH111 | 1 | φ16 | 65 | ○ | ○ | ○ | ○ | ○ | ○ | 91 | |||
| AXS212 | AXSH212 | 2 | φ16 | 110 | ○ | ○ | ○ | ○ | ○ | ○ | 140 | |||
| AXS313 | AXSH313 | 3 | φ16 | 155 | ○ | ○ | ○ | ○ | ○ | ○ | 181 | |||
| 有料オプション品 | 記号 | 価格 |
| ゴム足(10個入) | F | ○ |
| 銘板(EMERGENCY STOP)取付φ16 | DA1 | ○ |
| 銘板(非常停止)取付φ16 | DB1 | ○ |

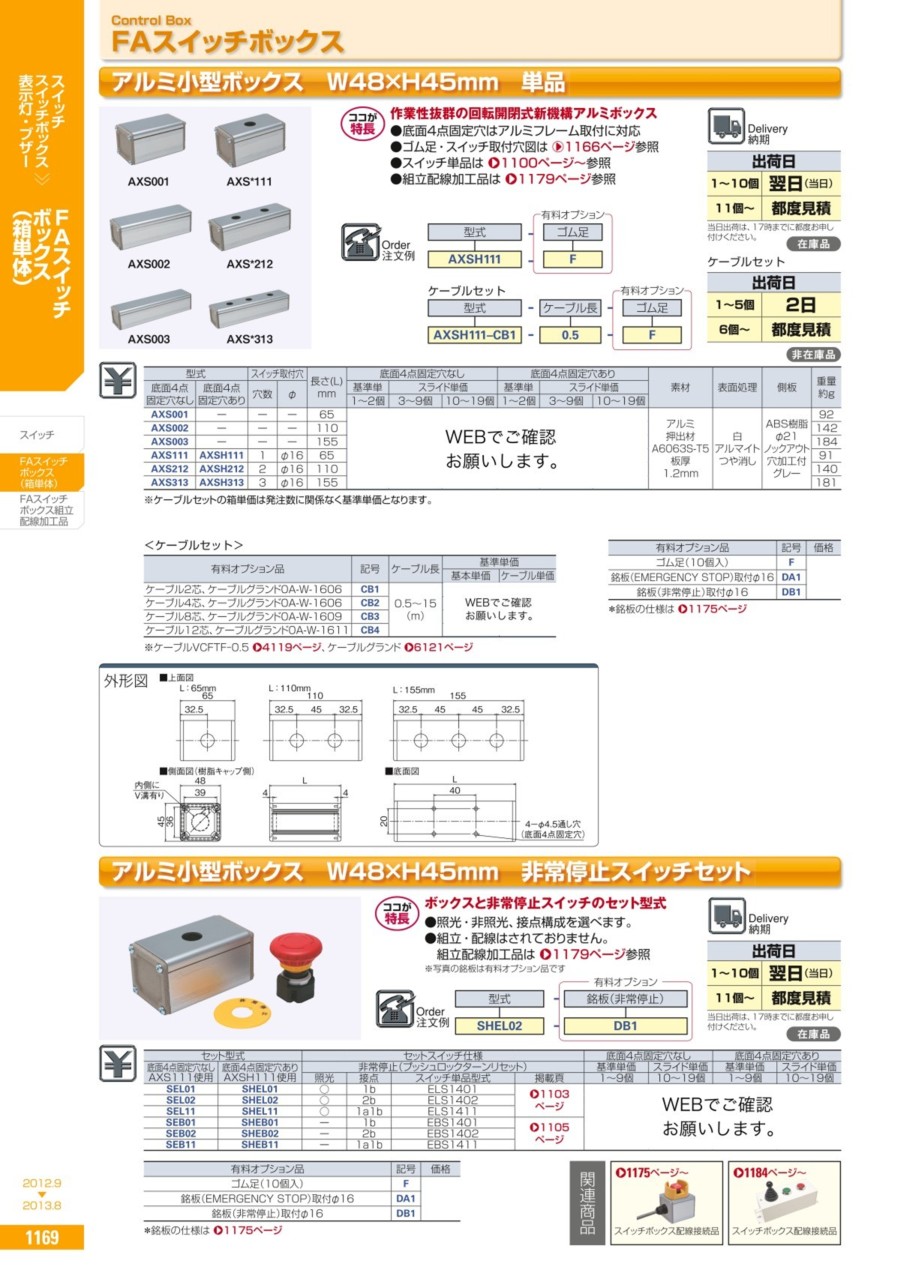

＊銘板仕様>>PDF（P.1169）参照
概要仕様
外形図
※左右にある樹脂キャップの裏側
穴をあけやすいように、溝が切って有ります。
DINレール用NFベースを使用し、取り付けることができます。
| ■上面図 | ||
| L：65mm | L：110mm | L：155mm |
 |  |  |
| ■側面図（樹脂キャップ側） | ■底面図 | |
 |  |  |
※左右にある樹脂キャップの裏側
穴をあけやすいように、溝が切って有ります。
DINレール用NFベースを使用し、取り付けることができます。
DINレール用NFベースは、こちらをクリック。
※スイッチBOXは、AX□Hタイプ（底面固定穴タイプ）を使用してください。
※スイッチBOXは、AX□Hタイプ（底面固定穴タイプ）を使用してください。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,238円 ( 1,362円 ) | 在庫品1日目当日出荷可能 |
1,348円 ( 1,483円 ) | 在庫品1日目当日出荷可能 |
1,348円 ( 1,483円 ) | 在庫品1日目当日出荷可能 |
1,348円 ( 1,483円 ) | 在庫品1日目当日出荷可能 |
1,706円 ( 1,877円 ) | 在庫品1日目当日出荷可能 |
1,706円 ( 1,877円 ) | 在庫品1日目当日出荷可能 |
1,296円 ( 1,426円 ) | 在庫品1日目当日出荷可能 |
1,395円 ( 1,535円 ) | 在庫品1日目当日出荷可能 |
1,395円 ( 1,535円 ) | 在庫品1日目当日出荷可能 |
1,395円 ( 1,535円 ) | 在庫品1日目当日出荷可能 |
1,752円 ( 1,927円 ) | 在庫品1日目当日出荷可能 |
1,752円 ( 1,927円 ) | 在庫品1日目当日出荷可能 |
1,352円 ( 1,487円 ) | 在庫品1日目当日出荷可能 |
1,439円 ( 1,583円 ) | 在庫品1日目当日出荷可能 |
1,439円 ( 1,583円 ) | 在庫品1日目当日出荷可能 |
1,439円 ( 1,583円 ) | 在庫品1日目当日出荷可能 |
1,797円 ( 1,977円 ) | 在庫品1日目当日出荷可能 |
1,797円 ( 1,977円 ) | 在庫品1日目当日出荷可能 |
1,426円 ( 1,569円 ) | 在庫品1日目当日出荷可能 |
1,499円 ( 1,649円 ) | 在庫品1日目当日出荷可能 |
1,499円 ( 1,649円 ) | 在庫品1日目当日出荷可能 |
1,499円 ( 1,649円 ) | 在庫品1日目当日出荷可能 |
1,856円 ( 2,042円 ) | 在庫品1日目当日出荷可能 |
1,856円 ( 2,042円 ) | 在庫品1日目当日出荷可能 |
1,672円 ( 1,839円 ) | 在庫品1日目当日出荷可能 |
1,695円 ( 1,865円 ) | 在庫品1日目当日出荷可能 |
1,695円 ( 1,865円 ) | 在庫品1日目当日出荷可能 |
1,695円 ( 1,865円 ) | 在庫品1日目当日出荷可能 |
2,053円 ( 2,258円 ) | 在庫品1日目当日出荷可能 |
2,053円 ( 2,258円 ) | 在庫品1日目当日出荷可能 |
1,913円 ( 2,104円 ) | 在庫品1日目当日出荷可能 |
1,889円 ( 2,078円 ) | 在庫品1日目当日出荷可能 |
1,889円 ( 2,078円 ) | 在庫品1日目当日出荷可能 |
1,889円 ( 2,078円 ) | 在庫品1日目当日出荷可能 |
2,246円 ( 2,471円 ) | 在庫品1日目当日出荷可能 |
2,246円 ( 2,471円 ) | 在庫品1日目当日出荷可能 |
1,613円 ( 1,774円 ) | 在庫品1日目当日出荷可能 |
1,648円 ( 1,813円 ) | 在庫品1日目当日出荷可能 |
1,648円 ( 1,813円 ) | 在庫品1日目当日出荷可能 |
1,648円 ( 1,813円 ) | 在庫品1日目当日出荷可能 |
2,006円 ( 2,207円 ) | 在庫品1日目当日出荷可能 |
2,006円 ( 2,207円 ) | 在庫品1日目当日出荷可能 |
1,858円 ( 2,044円 ) | 在庫品1日目当日出荷可能 |
1,845円 ( 2,030円 ) | 在庫品1日目当日出荷可能 |
1,845円 ( 2,030円 ) | 在庫品1日目当日出荷可能 |
1,845円 ( 2,030円 ) | 在庫品1日目当日出荷可能 |
2,202円 ( 2,422円 ) | 在庫品1日目当日出荷可能 |
2,202円 ( 2,422円 ) | 在庫品1日目当日出荷可能 |
2,102円 ( 2,312円 ) | 在庫品1日目当日出荷可能 |
2,040円 ( 2,244円 ) | 在庫品1日目当日出荷可能 |
2,040円 ( 2,244円 ) | 在庫品1日目当日出荷可能 |
2,040円 ( 2,244円 ) | 在庫品1日目当日出荷可能 |
2,397円 ( 2,637円 ) | 在庫品1日目当日出荷可能 |
2,397円 ( 2,637円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特長】
底面4点固定穴はアルミフレーム取付に対応しており、作業性抜群の回転開閉式新機構アルミボックスです。
ご注意
- きょう雑物は2㎟以下を外観基準として採用しております。
共通仕様
FAスイッチボックス
FAスイッチボックス セレクションガイド・共通仕様
①素材②断面積サイズ③特長からお選びください。
| ①素材 | アルミ | スチール | 樹脂 | ||||
|---|---|---|---|---|---|---|---|
| ②断面積 サイズ (mm) | 標準 | 中型 | 小型 | 標準 | 中型 | 標準 | |
 |  |  |  | パッキン付 |  |  | |
| ③特長 | ●カシャッと開く便利な回転開閉機構 ●省工数設計 ●軽量且つデザイン性の高いアルミ製 | ●ベーシックなスチール製 ●3色から選択可能 ●パッキン付タイプも有り | ●IP65保護構造 | ||||
| 箱単品 |  | | | | | | ー |
| 組立配線 加工品※ | | | | | | | |
※スイッチ取付・配線済みの便利なセット品です
| スイッチ取付穴 | （単位：mm） |
| |||||||||||
| 〈φ16タイプ〉 | 〈φ22タイプ〉 | 〈φ30タイプ〉 | |||||||||||
 |  |  | |||||||||||
