漏電遮断器取付台（三菱電機対応）

数量スライド割引

平均満足度4.0

この商品のレビューをみる（11件）

通常単価(税別): 4,190円～7,960円

税込単価: 4,609円～8,756円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

漏電遮断器取付台（富士電機対応）

4.1

通常価格(税別)： 3,628円 (税込価格：3,991円)

通常出荷日：3 日目～

図面作成不要！高さ調整機能付きの漏電遮断器取付台にステンレスタイプを追加。

詳細情報を確認する

規格・仕様：

スチール
粉体塗装

本体板厚 (mm)
2.0

未確定：候補が245型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

注文例

型式	−	H（調整高さ）	−	塗装色
ELBM-M1	−	2	−	G

規格表

◆ステンレスタイプ

メーカー	漏電遮断器メーカー型式	ミスミ取付台型式 (ご注文用)	H：調整高さ (mm) ※型式は青字で記載の「数字」ご指定ください。		塗装色	自重 (kg)
メーカー	漏電遮断器メーカー型式	ミスミ取付台型式 (ご注文用)	H：調整高さ (mm) ※型式は青字で記載の「数字」ご指定ください。		塗装色	自重 (kg)
三菱電機	・NV32-SW　・NV32-SV ・NV63-CW　・NV63-CV ・NV63-SW　・NV63-SV ・NV63-HW　・NV63-HV ・NV125-CVF ・NV125-SVF	ELBM-M1 取付面サイズ W77×D132 (外形図 >> 7604ページ①)	1	60～100	SUS （表面処理：ヘアライン）	0.8
			2	100～140		1.0
			3	140～180		1.2
			4	180～220		1.4
			5	220～260		1.5
			6	260～300		1.7
			7	310～350		2.0
	・NV125-CW ・NV125-SW (極数3) ・NV125-HW (極数3) ・NV125-CV ・NV125-SV (極数3) ・NV125-HV (極数3)	ELBM-M2 取付面サイズ W92×D132 (外形図 >> 7604ページ②)	1	60～100		0.8
			2	100～140		1.0
			3	140～180		1.2
			4	180～220		1.4
			5	220～260		1.6
			6	260～300		1.8
			7	310～350		2.0

◆スチール塗装タイプ

メーカー	漏電遮断器メーカー型式	ミスミ取付台型式 (ご注文用)	H：調整高さ (mm) ※型式は青字で記載の「数字」ご指定ください。		塗装色	自重 (kg)
メーカー	漏電遮断器メーカー型式	ミスミ取付台型式 (ご注文用)	H：調整高さ (mm) ※型式は青字で記載の「数字」ご指定ください。		塗装色	自重 (kg)
三菱電機	・NV32-SW　・NV32-SV ・NV63-CW　・NV63-CV ・NV63-SW　・NV63-SV ・NV63-HW　・NV63-HV ・NV125-CVF ・NV125-SVF	ELBM-M1 取付面サイズ W77×D132 (外形図 >> 7604ページ①)	1	60～100	K (近似マンセル値2.5Y9/1) G (近似マンセル値5Y7/1) E (近似マンセル値5Y8/1)	0.8
			2	100～140		1.0
			3	140～180		1.2
			4	180～220		1.4
			5	220～260		1.5
			6	260～300		1.7
			7	310～350		2.0
	・NV125-CW ・NV125-SW (極数3) ・NV125-HW (極数3) ・NV125-CV ・NV125-SV (極数3) ・NV125-HV (極数3)	ELBM-M2 取付面サイズ W92×D132 (外形図 >> 7604ページ②)	1	60～100		0.8
			2	100～140		1.0
			3	140～180		1.2
			4	180～220		1.4
			5	220～260		1.6
			6	260～300		1.8
			7	310～350		2.0
	・NV125-SW (極数4) ・NV125-HW (極数4) ・NV125-SV (極数4) ・NV125-HV (極数4)	ELBM-M3 取付面サイズ W122×D132 (外形図 >> 7604ページ③)	1	60～100		0.9
			2	100～140		1.1
			3	140～180		1.3
			4	180～220		1.5
			5	220～260		1.7
			6	260～300		1.9
			7	310～350		2.1
	・NV100-SEP (極数3) ・NV100-HEP (極数3)	ELBM-M4 取付面サイズ W92×D157 (外形図 >> 7604ページ④)	1	60～100		1.0
			2	100～140		1.2
			3	140～180		1.4
			4	180～220		1.7
			5	220～260		1.9
			6	260～300		2.1
			7	310～350		2.4
	・NV100-SEP (極数4) ・NV100-HEP (極数4)	ELBM-M5 取付面サイズ W122×D157 (外形図 >> 7604ページ⑤)	1	60～100		1.1
			2	100～140		1.3
			3	140～180		1.5
			4	180～220		1.7
			5	220～260		2.0
			6	260～300		2.2
			7	310～350		2.5

メーカー	漏電遮断器メーカー型式	ミスミ取付台型式 (ご注文用)	H：調整高さ (mm) ※型式は青字で記載の「数字」ご指定ください。		塗装色	自重 (kg)
メーカー	漏電遮断器メーカー型式	ミスミ取付台型式 (ご注文用)	H：調整高さ (mm) ※型式は青字で記載の「数字」ご指定ください。		塗装色	自重 (kg)
三菱電機	・NV50-SR (極数2)	ELBM-M6 取付面サイズ W52×D122 (外形図 >> 本ページ⑥)	1	60～100	K (近似マンセル値2.5Y9/1) G (近似マンセル値5Y7/1) E (近似マンセル値5Y8/1)	0.7
			2	100～140		0.8
			3	140～180		1.0
			4	180～220		1.2
			5	220～260		1.4
			6	260～300		1.6
			7	310～350		1.8
	・NV50-SR (極数3) ・NV100-SR	ELBM-M7 取付面サイズ W77×D122 (外形図 >> 本ページ⑦)	1	60～100		0.7
			2	100～140		0.9
			3	140～180		1.1
			4	180～220		1.3
			5	220～260		1.4
			6	260～300		1.6
			7	310～350		1.8
	・NV250-CW/-CV ・NV250-SW/-SV (極数3) ・NV250-SEW/-SEV (極数3) ・NV250-HW/-HV (極数3) ・NV250-HEW/-HEV (極数3) ・NV125-SEV (極数3) ・NV125-HEV (極数3)	ELBM-M8 取付面サイズ W107×D167 (外形図 >> 本ページ⑧)	1	60～100		1.1
			2	100～140		1.3
			3	140～180		1.6
			4	180～220		1.8
			5	220～260		2.1
			6	260～300		2.3
			7	310～350		2.6
	・NV250-SW/-SV (極数4) ・NV250-SEW/-SEV (極数4) ・NV250-HEW/-HEV (極数4) ・NV125-SEV (極数4) ・NV125-HEV (極数4)	ELBM-M9 取付面サイズ W142×D167 (外形図 >> 本ページ⑨)	1	60～100		1.2
			2	100～140		1.4
			3	140～180		1.7
			4	180～220		1.9
			5	220～260		2.2
			6	260～300		2.4
			7	310～350		2.7
	・NV400-CW ・NV400-SW ・NV400-SEW (極数3) ・NV400-HEW (極数3) ・NV400-REW	ELBM-M10 取付面サイズ W142×D259 (外形図 >> 本ページ⑩)	1	60～100		1.8
			2	100～140		2.2
			3	140～180		2.6
			4	180～220		3.0
			5	220～260		3.3
			6	260～300		3.7
			7	310～350		4.2
	・NV400-SEW (極数4) ・NV400-HEW (極数4)	ELBM-M11 取付面サイズ W187×D259 (外形図 >> 本ページ⑪)	1	60～100		2.0
			2	100～140		2.4
			3	140～180		2.8
			4	180～220		3.2
			5	220～260		3.5
			6	260～300		3.9
			7	310～350		4.4

概要仕様

塗装色
粉体塗装


K：クリーム近似マンセル値 2.5Ｙ9/1	G：グレイ近似マンセル値 5Ｙ7/1	E 近似マンセル値 5Ｙ8/1

【外形図】		（単位：mm）
①ELBM-M1-＊-＊	⑤ELBM-M5-＊-＊	⑨ELBM-M9-＊-＊

②ELBM-M2-＊-＊	⑥ELBM-M6-＊-＊	⑩ELBM-M10-＊-＊

③ELBM-M3-＊-＊	⑦ELBM-M7-＊-＊	⑪ELBM-M11-＊-＊

④ELBM-M4-＊-＊	⑧ELBM-M8-＊-＊

　　　【ステンレスタイプの外観】

　　　　　【使用例】

型番リスト

表示件数

型番

材質

塗装・表面処理

色

特記

遮断器取付面

(mm)

調整高さ

(mm)

RoHS?

最小発注数量

鉄	粉体塗装	近似マンセル値5Y8/1	-	W77×D132	60～100	10	1個
鉄	粉体塗装	グレイ（近似マンセル値5Y7/1)	-	W77×D132	60～100	10	1個
鉄	粉体塗装	クリーム（近似マンセル値2.5Y9/1)	-	W77×D132	60～100	10	1個
ステンレス	ヘアライン	-	SUS304	W77×D132	60～100	10	1個
鉄	粉体塗装	近似マンセル値5Y8/1	-	W77×D132	100～140	10	1個
鉄	粉体塗装	グレイ（近似マンセル値5Y7/1)	-	W77×D132	100～140	10	1個
鉄	粉体塗装	クリーム（近似マンセル値2.5Y9/1)	-	W77×D132	100～140	10	1個
ステンレス	ヘアライン	-	SUS304	W77×D132	100～140	10	1個
鉄	粉体塗装	近似マンセル値5Y8/1	-	W77×D132	140～180	10	1個
鉄	粉体塗装	グレイ（近似マンセル値5Y7/1)	-	W77×D132	140～180	10	1個
鉄	粉体塗装	クリーム（近似マンセル値2.5Y9/1)	-	W77×D132	140～180	10	1個
ステンレス	ヘアライン	-	SUS304	W77×D132	140～180	10	1個
鉄	粉体塗装	近似マンセル値5Y8/1	-	W77×D132	180～220	10	1個
鉄	粉体塗装	グレイ（近似マンセル値5Y7/1)	-	W77×D132	180～220	10	1個
鉄	粉体塗装	クリーム（近似マンセル値2.5Y9/1)	-	W77×D132	180～220	10	1個
ステンレス	ヘアライン	-	SUS304	W77×D132	180～220	10	1個
鉄	粉体塗装	近似マンセル値5Y8/1	-	W77×D132	220～260	10	1個
鉄	粉体塗装	グレイ（近似マンセル値5Y7/1)	-	W77×D132	220～260	10	1個
鉄	粉体塗装	クリーム（近似マンセル値2.5Y9/1)	-	W77×D132	220～260	10	1個
ステンレス	ヘアライン	-	SUS304	W77×D132	220～260	10	1個
鉄	粉体塗装	近似マンセル値5Y8/1	-	W77×D132	260～300	10	1個
鉄	粉体塗装	グレイ（近似マンセル値5Y7/1)	-	W77×D132	260～300	10	1個
鉄	粉体塗装	クリーム（近似マンセル値2.5Y9/1)	-	W77×D132	260～300	10	1個
ステンレス	ヘアライン	-	SUS304	W77×D132	260～300	10	1個
鉄	粉体塗装	近似マンセル値5Y8/1	-	W77×D132	310～350	10	1個
鉄	粉体塗装	グレイ（近似マンセル値5Y7/1)	-	W77×D132	310～350	10	1個
鉄	粉体塗装	クリーム（近似マンセル値2.5Y9/1)	-	W77×D132	310～350	10	1個
ステンレス	ヘアライン	-	SUS304	W77×D132	310～350	10	1個
鉄	粉体塗装	近似マンセル値5Y8/1	-	W92×D132	60～100	10	1個
鉄	粉体塗装	グレイ（近似マンセル値5Y7/1)	-	W92×D132	60～100	10	1個
鉄	粉体塗装	クリーム（近似マンセル値2.5Y9/1)	-	W92×D132	60～100	10	1個
ステンレス	ヘアライン	-	SUS304	W92×D132	60～100	10	1個
鉄	粉体塗装	近似マンセル値5Y8/1	-	W92×D132	100～140	10	1個
鉄	粉体塗装	グレイ（近似マンセル値5Y7/1)	-	W92×D132	100～140	10	1個
鉄	粉体塗装	クリーム（近似マンセル値2.5Y9/1)	-	W92×D132	100～140	10	1個
ステンレス	ヘアライン	-	SUS304	W92×D132	100～140	10	1個
鉄	粉体塗装	近似マンセル値5Y8/1	-	W92×D132	140～180	10	1個
鉄	粉体塗装	グレイ（近似マンセル値5Y7/1)	-	W92×D132	140～180	10	1個
鉄	粉体塗装	クリーム（近似マンセル値2.5Y9/1)	-	W92×D132	140～180	10	1個
ステンレス	ヘアライン	-	SUS304	W92×D132	140～180	10	1個
鉄	粉体塗装	近似マンセル値5Y8/1	-	W92×D132	180～220	10	1個
鉄	粉体塗装	グレイ（近似マンセル値5Y7/1)	-	W92×D132	180～220	10	1個
鉄	粉体塗装	クリーム（近似マンセル値2.5Y9/1)	-	W92×D132	180～220	10	1個
ステンレス	ヘアライン	-	SUS304	W92×D132	180～220	10	1個
鉄	粉体塗装	近似マンセル値5Y8/1	-	W92×D132	220～260	10	1個
鉄	粉体塗装	グレイ（近似マンセル値5Y7/1)	-	W92×D132	220～260	10	1個
鉄	粉体塗装	クリーム（近似マンセル値2.5Y9/1)	-	W92×D132	220～260	10	1個
ステンレス	ヘアライン	-	SUS304	W92×D132	220～260	10	1個
鉄	粉体塗装	近似マンセル値5Y8/1	-	W92×D132	260～300	10	1個
鉄	粉体塗装	グレイ（近似マンセル値5Y7/1)	-	W92×D132	260～300	10	1個
鉄	粉体塗装	クリーム（近似マンセル値2.5Y9/1)	-	W92×D132	260～300	10	1個
ステンレス	ヘアライン	-	SUS304	W92×D132	260～300	10	1個
鉄	粉体塗装	近似マンセル値5Y8/1	-	W92×D132	310～350	10	1個
鉄	粉体塗装	グレイ（近似マンセル値5Y7/1)	-	W92×D132	310～350	10	1個
鉄	粉体塗装	クリーム（近似マンセル値2.5Y9/1)	-	W92×D132	310～350	10	1個
ステンレス	ヘアライン	-	SUS304	W92×D132	310～350	10	1個
鉄	粉体塗装	近似マンセル値5Y8/1	-	W122×D132	60～100	10	1個
鉄	粉体塗装	グレイ（近似マンセル値5Y7/1)	-	W122×D132	60～100	10	1個
鉄	粉体塗装	クリーム（近似マンセル値2.5Y9/1)	-	W122×D132	60～100	10	1個
鉄	粉体塗装	近似マンセル値5Y8/1	-	W122×D132	100～140	10	1個

通常単価(税別) (税込単価)	通常出荷日

4,494円 ( 4,943円 )	6日目
4,494円 ( 4,943円 )	6日目
4,494円 ( 4,943円 )	6日目
4,190円 ( 4,609円 )	3日目
4,563円 ( 5,019円 )	6日目
4,563円 ( 5,019円 )	6日目
4,563円 ( 5,019円 )	6日目
5,204円 ( 5,724円 )	3日目
5,244円 ( 5,768円 )	6日目
5,244円 ( 5,768円 )	6日目
5,244円 ( 5,768円 )	6日目
5,723円 ( 6,295円 )	3日目
5,418円 ( 5,960円 )	6日目
5,418円 ( 5,960円 )	6日目
5,418円 ( 5,960円 )	6日目
6,218円 ( 6,840円 )	3日目
5,660円 ( 6,226円 )	6日目
5,660円 ( 6,226円 )	6日目
5,660円 ( 6,226円 )	6日目
6,725円 ( 7,398円 )	3日目
5,729円 ( 6,302円 )	6日目
5,729円 ( 6,302円 )	6日目
5,729円 ( 6,302円 )	6日目
7,222円 ( 7,944円 )	3日目
5,972円 ( 6,569円 )	6日目
5,972円 ( 6,569円 )	6日目
5,972円 ( 6,569円 )	6日目
7,872円 ( 8,659円 )	3日目
4,494円 ( 4,943円 )	6日目
4,494円 ( 4,943円 )	6日目
4,494円 ( 4,943円 )	6日目
4,289円 ( 4,718円 )	3日目
4,574円 ( 5,031円 )	6日目
4,574円 ( 5,031円 )	6日目
4,574円 ( 5,031円 )	6日目
5,292円 ( 5,821円 )	3日目
5,267円 ( 5,794円 )	6日目
5,267円 ( 5,794円 )	6日目
5,267円 ( 5,794円 )	6日目
5,811円 ( 6,392円 )	3日目
5,441円 ( 5,985円 )	6日目
5,441円 ( 5,985円 )	6日目
5,441円 ( 5,985円 )	6日目
6,306円 ( 6,937円 )	3日目
5,683円 ( 6,251円 )	6日目
5,683円 ( 6,251円 )	6日目
5,683円 ( 6,251円 )	6日目
6,825円 ( 7,508円 )	3日目
5,752円 ( 6,327円 )	6日目
5,752円 ( 6,327円 )	6日目
5,752円 ( 6,327円 )	6日目
7,321円 ( 8,053円 )	3日目
5,972円 ( 6,569円 )	6日目
5,972円 ( 6,569円 )	6日目
5,972円 ( 6,569円 )	6日目
7,960円 ( 8,756円 )	3日目
4,932円 ( 5,425円 )	6日目
4,932円 ( 5,425円 )	6日目
4,932円 ( 5,425円 )	6日目
5,117円 ( 5,629円 )	6日目

基本情報

基本情報

図面作成不要！高さ調整機能付きの漏電遮断器取付台にステンレスタイプを追加。

【ココが特長】
【【人気のサイズにステンレスタイプを用意しました！！】】

型式注文できるので、面倒な図面作成は不要です
●高さ調整機能付きの漏電遮断器取付台です。

●遮断器の取付面サイズと取付穴を三菱電機様の機器仕様に合わせました。
●取付穴の確認時間と穴開け作業が削減できます。

注意・禁止事項

・板厚を2.3mmから2.0mmに変更いたしました。

製品仕様

◆スチール塗装タイプ

板厚	コの字型パネル	2.0mm
板厚	L字型パネル(2枚)	2.0mm
材質	コの字型・L字型パネル	SPCC
付属品	SW付六角穴付きボルト (M5×8)×4本	鉄 (三価クロメート)

◆ステンレスタイプ

板厚	コの字型パネル	2.0mm
板厚	L字型パネル(2枚)	2.0mm
材質	コの字型・L字型パネル	SUS304
付属品	SW付六角穴付きボルト (M5×8)×4本	鉄（三価クロメート）

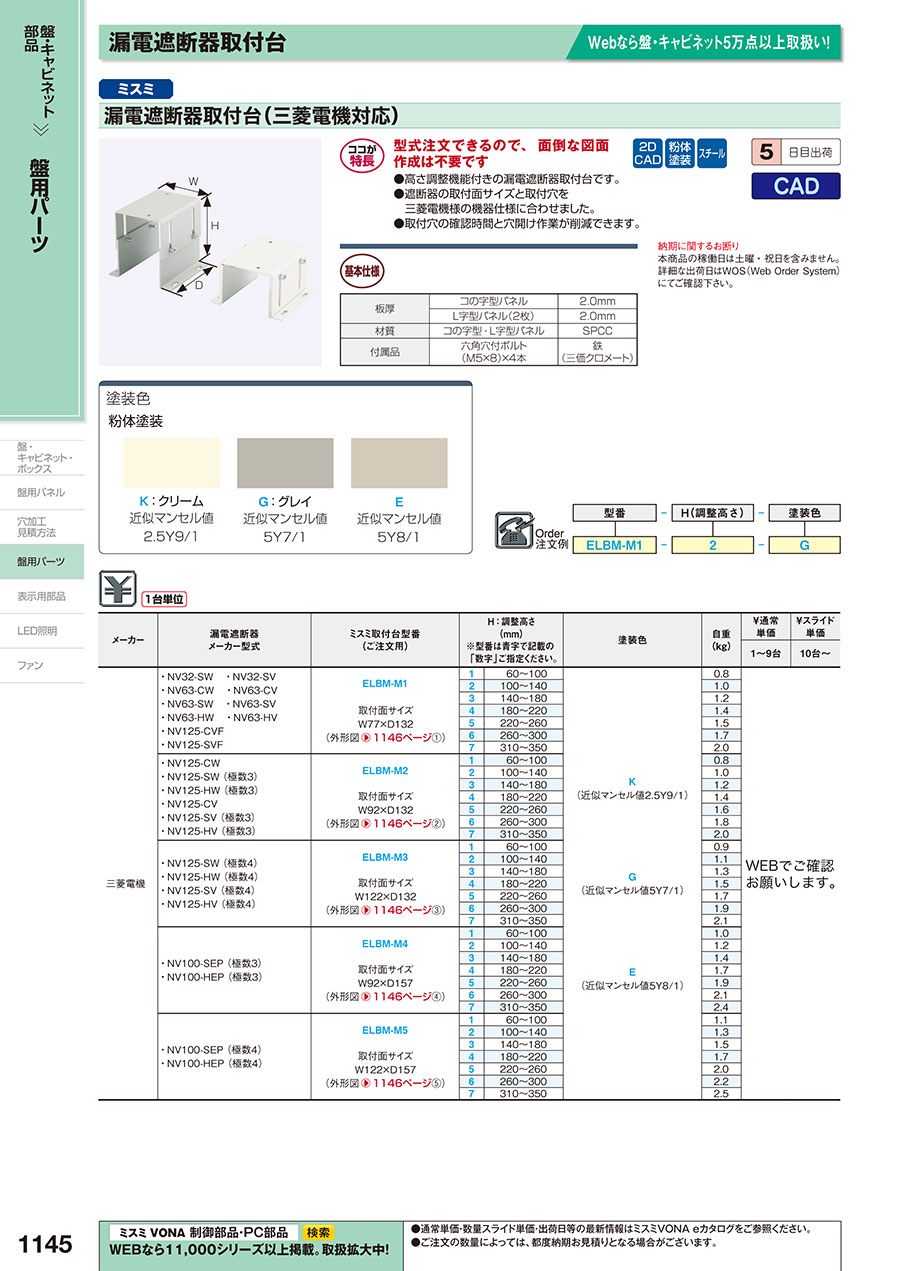

カタログ
