【穴加工無料】アルミ フリーサイズ コの字型 軽量 ACHシリーズ
- 通常単価(税別)
- -
- 税込単価
- -
通常出荷日：5日目
3辺1mm単位で指定可能、コの字型アルミボックス！全面アルミ材質の為、軽量仕様になっておりますネジ止め...
詳細を確認- 穴加工サービスでの設計は無料です。特注お見積りは有料です。
未確定：候補が4型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
【基本仕様】
外形図・詳細図、穴加工有効寸法は（>>こちら）をご確認ください。
[ ! ] 外形図のD/3の穴は塗装の際に使用する吊るし穴です。
[ ! ] 本商品のCADデータは商品特徴を表しており、全ての寸法のCADデータをご準備しておりません。あくまで参考図面となります。
|
|
|
[ ! ] 外形図のD/3の穴は塗装の際に使用する吊るし穴です。
[ ! ] 本商品のCADデータは商品特徴を表しており、全ての寸法のCADデータをご準備しておりません。あくまで参考図面となります。
【ボックス穴加工サービスのご案内】
|
|
| |||||
|
|
|
その他、加工に関するお問い合わせは以下リンクから
|
|
|
商品ページで選択ができない特殊な穴形状・加工可能範囲外への加工、中板追加（扉・底面等）、図面での見積など、製作可否を含めたお見積り依頼ができます。
・穴加工サービスでは指示できない加工、穴数が多く設計が困難な場合
・スタッドボルトやナットの追加、寸法変更、指定ができない追加工をご希望の場合
[ NG ] 塗装なしや塗装色の変更は対応しておりません。
規格表
| 型式 | ‐ | 穴加工 | ‐ | W | ‐ | H | ‐ | D | ‐ | 塗装色 | ‐ | 穴加工コード | |
| ACH | ‐ | 300 | ‐ | 100 | ‐ | 100 | ‐ | K | （穴加工なし） | ||||
| ACH | ‐ | PS | ‐ | 300 | ‐ | 100 | ‐ | 100 | ‐ | K | ‐ | WB□□□□□□□□□ | （穴加工あり） |
[ ! ] 見積・注文画面へ型番を直接ご入力頂きますとご注文可能です。
[ ! ] 旧型番「ACHW、ACHWM」は現在使用できません。新型番との仕様の違いはございません。マイページの設計履歴より新型番を発行のうえ、ご注文ください。手順・詳細は(>>こちら)
[ ! ] ボックスサイズ、追加工コードを指定後に穴加工サービスをご利用ください。穴加工サービス設計後の変更はできませんのでご注意ください。
[ ! ] 穴加工サービスの操作方法は (>>こちら)
納期に関するお断り
本商品の稼働日は土曜・祝日を含みません。
詳細な出荷日はWOS(Web Order System)にてご確認ください。
本商品の稼働日は土曜・祝日を含みません。
詳細な出荷日はWOS(Web Order System)にてご確認ください。
概要仕様
面付け図／寸法配置図／下カバー形状
[ ! ] 前・下・背面が「開状態」の左側、左・上・右面が「開状態」の右側の組み合わせです。
 |  開状態 |  A矢視 |
■塗装色
| 粉体塗装（ポリエステル樹脂） | 溶剤塗装（シルバーのみ） | ||
 |  |  |  |
| K：クリーム 近似マンセル値 2.5Y9/1 | B：ブラック 近似マンセル値 N1 | E 近似マンセル値 5Y8/1 | S：シルバーメタリック |
[ ! ] アルミ素地に塗装処理をしており、その他の表面処理は施しておりません。
[ ! ] 塗装に導電性はございません。
穴加工サービス
立体図、展開図
[ ! ] 穴数の上限は500個です。穴加工サービスの選択項目から加工範囲内でご指定ください。
| 立体図 | 展開図(一例) |
| ※1 黒矢印は面の矢視方向を示しています ※2 色矢印は外形寸法を示しています  |  |
| ボックス本体の加工面はすべて外から見た図となります。 | 中板は扉を開けて正面側から見た図面となります。 グレーの範囲は加工指定ができません。 ※図はあくまで一例です。外寸により加工不可領域は異なります。 |
穴加工パターン種類
[ ! ] 穴加工後に塗装します。
[ ! ] ビス穴は、キリ穴となります。
[ ! ] バーリング・タップ・ボス加工の方向はすべて内側凸加工です。
[ ! ] ファン穴2、ファン穴3は取付穴が3つとなります。ファン形状に合わせた穴数となっております。
[ ! ] 上記穴加工パターン以外のご指定はできかねます。
[ ! ] 穴種類、穴位置は穴加工サービス上で編集が可能です。
一方、BOXの外寸、色、追加工の変更はできません。型番選定画面に戻り再設計が必要です。
| パターン | 種類 | |||||||||
| 丸穴 |  |  |  |  |  |  |  |  |  |  |
| 丸穴 | 丸穴ビス穴 | 丸穴ビス穴 | 丸穴ビス穴 | キー溝付き | 廻止メ | 丸穴3個 | 丸穴ビス穴 | 弧切欠き | U字切欠き | |
| 2個付き | 3個付き | 4個付き | 丸穴 | 丸穴 | （PCD） | 4個付き（PCD） | 丸穴 | 丸穴 | ||
| 角穴 |  |  |  |  |  |  | ||||
| 角穴 | 角穴ビス穴 | 角穴ビス穴 | 丸穴4個 | 角穴ビス穴 | 角穴ビス穴 | |||||
| 付き | 4個 | 4個内付き | 2個掛違い | |||||||
| 角丸 |  |  |  |  |  |  |  |  | ||
| 角穴 | 角穴角丸 | 角穴角丸 | 角長穴 | 角長穴 | ファン穴 | ファン穴 | ファン穴 | ファン穴 | ||
| ビス穴付き | ビス穴付き | 1 | 2 | 3 | 4 | |||||
| ネジ |  |  |  |  | ||||||
| その他 | バーリング穴 | スリット穴1 | スリット穴2 | D-subコネクタ | ||||||
| （ハンダ・圧着） | ||||||||||
[ ! ] ビス穴は、キリ穴となります。
[ ! ] バーリング・タップ・ボス加工の方向はすべて内側凸加工です。
[ ! ] ファン穴2、ファン穴3は取付穴が3つとなります。ファン形状に合わせた穴数となっております。
[ ! ] 上記穴加工パターン以外のご指定はできかねます。
[ ! ] 穴種類、穴位置は穴加工サービス上で編集が可能です。
一方、BOXの外寸、色、追加工の変更はできません。型番選定画面に戻り再設計が必要です。
加工穴標準公差
[ ! ] 公差は、塗装塗膜の状況により若干異なります。
[ ! ] 加工する穴が接近する場合は2mm以上の間隔を空けてご設計ください。
| ■丸穴加工公差 | ■角穴加工公差 | |||||||||||||||||||||||||
|
|
[ ! ] 加工する穴が接近する場合は2mm以上の間隔を空けてご設計ください。
■付属品
[ ! ] 製品に同梱します。任意の位置にお取り付けください。
| 貼付ゴム足（4個付属） | ||
| 型 番：B15-5 厚さ：5.1mm 材質：天然ゴム（黒色） | ||
 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
詳細情報
基本情報
3辺1mm単位で指定可能、コの字型アルミボックス！
全面アルミ材質の為、軽量仕様になっております
ネジ止め箇所が少ない為作業性に優れます
ご注意
- 穴加工サービスでの設計は無料です。特注お見積りは有料です。
大口注文もお任せください！
30個までの数量は、即見積・即注文可能！
30個までの数量は、即見積・即注文可能！
【ココが特長】
3方向フリーサイズ！
作業性に優れたコの字型！
●全面アルミ材質の為、軽量仕様となっております。
●穴加工の有無に関らず5日目出荷。
●ネジ止め箇所が少ない為作業性に優れます。
3方向フリーサイズ！
作業性に優れたコの字型！
●全面アルミ材質の為、軽量仕様となっております。
●穴加工の有無に関らず5日目出荷。
●ネジ止め箇所が少ない為作業性に優れます。
【ご注意】
※2018年2月出荷分よりアルミの素材が変更となりました。
A1050P-H24→A5052
※2018年2月出荷分よりアルミの素材が変更となりました。
A1050P-H24→A5052
ゴム足型番：タカチ電気工業製B15-5⇒こちら

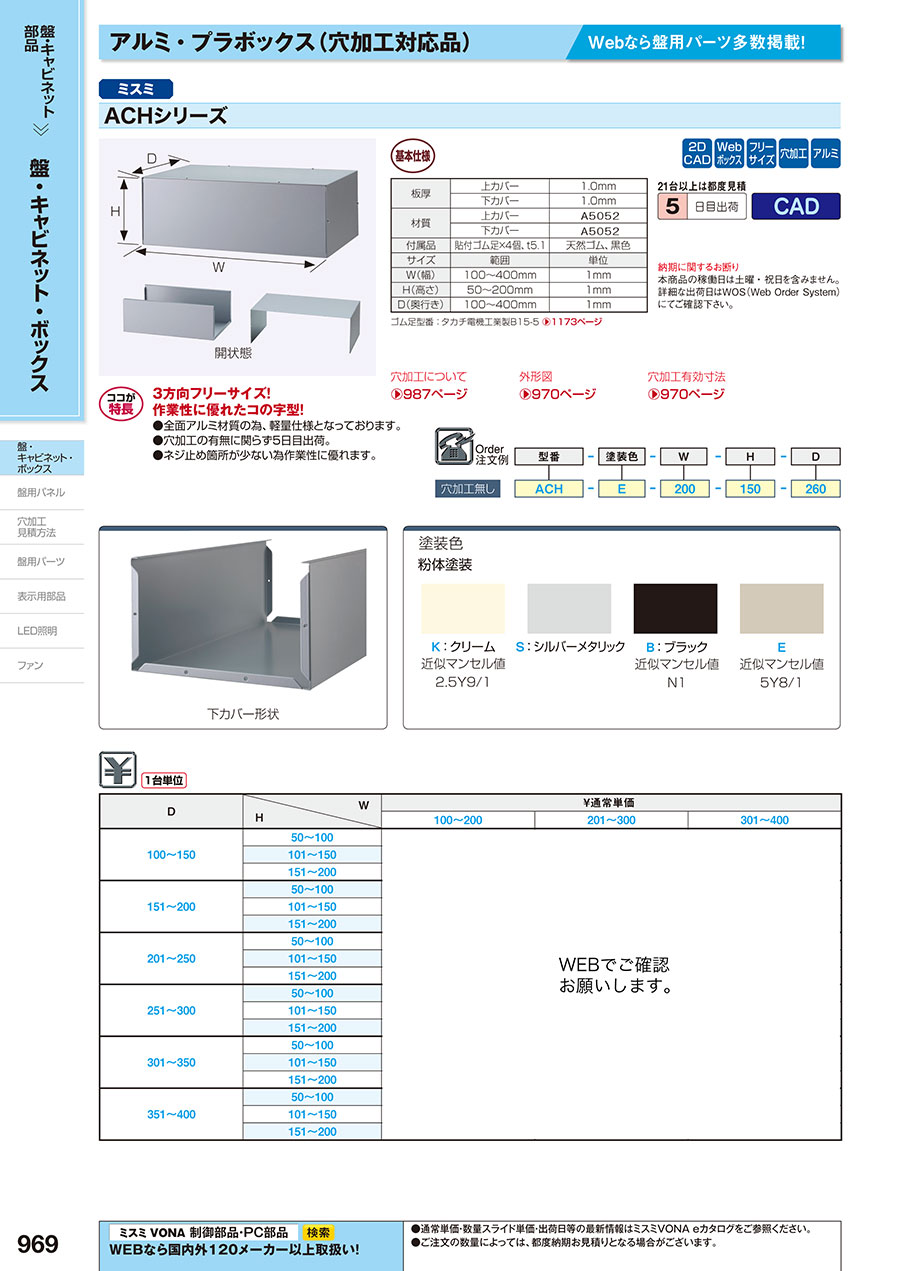

カタログ
