【穴加工無料】アルミ フリーサイズ コの字型 高強度 ACHKシリーズ
未確定：候補が5型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
【基本仕様】
|
|
[ ! ] 本シリーズのCADデータは商品特徴を表しており、全ての寸法のCADデータをご準備しておりません。
あくまで参考図面となります。3DCADデータご用意はございません。
外形公差
打抜きの普通寸法許容差
JIS B 0408 B級に準拠
| 寸法区分 | 公差 (mm) | |
| を超え | 以下 | |
| 0 | 6 | ±0.1 |
| 6 | 30 | ±0.2 |
| 30 | 120 | ±0.3 |
| 120 | 400 | ±0.5 |
| 400 | 1000 | ±0.8 |
曲げ及び絞りの普通寸法
JIS B 0408 B級に準拠
| 寸法区分 | 公差 (mm) | |
| を超え | 以下 | |
| 0 | 6 | ±0.3 |
| 6 | 30 | ±0.5 |
| 30 | 120 | ±0.8 |
| 120 | 400 | ±1.2 |
| 400 | 1000 | ±2 |
【ボックス穴加工サービスのご案内】
|
|
| |||||
|
|
|
その他、加工に関するお問い合わせは以下リンクから
|
|
|
商品ページで選択ができない特殊な穴形状・加工可能範囲外への加工、中板追加（扉・底面等）、図面での見積などの製作可否を含めたお見積り依頼ができます。
・穴加工サービスでは指示できない加工、中板への切欠き、追加工位置変更、穴数が多く設計が困難な場合
・材質やサイズの変更、部品単品、水抜き穴なし、扉垂れ防止金具の溶接取付の追加
・再見積りご希望の際もお気軽にご連絡ください。
規格表
| 型番 | ‐ | 穴加工 | ‐ | 塗装色 | ‐ | W | ‐ | H | ‐ | D | ‐ | 穴加工コード | |
| ACHK | ‐ | BS | ‐ | 200 | ‐ | 150 | ‐ | 260 | （穴加工なし） | ||||
| ACHK | ‐ | PS | ‐ | BS | ‐ | 200 | ‐ | 150 | ‐ | 260 | ‐ | WB□□□□□□□□□ | （穴加工あり） |
[ ! ] 過去ご注文頂きました型番を、見積・注文画面の型番へ直接ご入力頂きますとご注文可能です。
[ ! ] 旧型番「ACHKWM」は現在使用できません。新型番「ACHK」との仕様の違いはございません。
マイページの「ボックス穴加工サービス設計履歴」より新型番を発行のうえ、ご注文ください。手順・詳細は(>>こちら)
[ ! ] 穴加工サービスの操作方法は (>>こちら)
[ ! ] 価格は型式生成後、「価格を確認」ボタンを押下して確認ください。
概要仕様
面付け図／寸法配置図／下カバー形状
[ ! ] 前・下・背面が「開状態」の左側、左・上・右面が「開状態」の右側の組み合わせです。
 |  開状態 |  A矢視 |
■塗装色
粉体塗装 溶剤塗装（シルバーのみ）
 |  |  |  |  |
| K：クリーム(全艶) 近似マンセル値 2.5Y9/1 | BS：(上カバー)ブラック(半艶) 近似マンセル値 N1 (下カバー)シルバーメタリック(半艶) | S：シルバーメタリック(半艶) 近似マンセル値： 6.3PB7.7/0.5 | B：ブラック(半艶) 近似マンセル値 N1 | E(半艶) 近似マンセル値 5Y8/1 |
■付属品
[ ! ] ゴム足は製品に同梱します。任意の位置にお取り付けください。
| 貼付ゴム足（4個付属） | その他付属品 |
| 型番：B15-5 厚さ：5.1mm 材質：天然ゴム（黒色） | ■Ｌ金具（2個付属） 厚さ：1.2 材質：SPCC ■ナベ小ネジ M3×5 W寸法100～299mm→5個付属 W寸法300～500mm→6個付属 材質：SWCH 表面処理：\v本体がシルバー色→三価ホワイト 本体が黒色・クリーム色・E色→三価ブラック ※各部品単品販売はしておりません。 |
 |
穴加工サービス
立体図、展開図
| 立体図 | 展開図 |
| ※1 黒矢印は面の矢視方向を示しています ※2 色矢印は外形寸法を示しています  |  |
| ボックス本体の加工面はすべて外から見た図となります。 | グレーの範囲は加工指定ができません。 ※図はあくまで一例です。外寸により加工不可領域は異なります。 |
穴加工パターン種類
[ ! ] バーリング穴、タップ穴、ボス加工の方向はすべて内側凸加工です。
[ ! ] 上記穴加工パターン以外は、特注お見積りへご相談ください。
[ ! ] 穴種類、穴位置は穴加工サービス上で編集が可能です。
一方、BOXの外寸、色、追加工の変更はできません。型番選定画面に戻り再設計が必要です。
| パターン | 種類 | |||||||||
| 丸穴 |  |  |  |  |  |  |  |  |  |  |
| 丸穴 | 丸穴ビス穴 2個付き | 丸穴ビス穴 3個付き | 丸穴ビス穴 4個付き | キー溝付き 丸穴 | 廻止メ丸穴 | 丸穴3個 （PCD） | 丸穴ビス穴 4個付き （PCD） | 弧切欠き 丸穴 | U字切欠き 丸穴 | |
| 角穴 |  |  |  |  |  |  | ||||
| 角穴 | 角穴ビス穴 付き | 角穴ビス穴 4個 | 丸穴4個 | 角穴ビス穴 4個内付き | 角穴ビス穴 2個掛違い | |||||
| 角丸 角穴 |  |  |  |  |  |  |  |  | ||
| 角穴角丸 | 角穴角丸 ビス穴付き | 角長穴 | 角長穴 ビス穴付き | ファン穴1 | ファン穴2 | ファン穴3 | ファン穴4 | |||
| ネジ その他 |  |  |  |  | ||||||
| バーリング穴 | スリット穴 1 | スリット穴 2 | D-subコネクタ （ハンダ・圧着） | |||||||
[ ! ] 上記穴加工パターン以外は、特注お見積りへご相談ください。
[ ! ] 穴種類、穴位置は穴加工サービス上で編集が可能です。
一方、BOXの外寸、色、追加工の変更はできません。型番選定画面に戻り再設計が必要です。
穴加工サービス標準公差
■丸穴加工公差
| 丸穴サイズ （mm） | サイズ指定単位 （mm） | 公差 （mm） |
| 2.0~31.9 | 0.1 | ±0.2 |
| 32~60 | 1.0 | +0.4 -0.2 |
| 61~120 | 1.0 | +0.8 -0.2 |
| 121~ | 1.0 | +0.8 -0.2 |
■角穴加工公差
| 角穴サイズ （mm） | 5.0~30.0 | 30.1~60.0 | 60.1~130 | 131 |
| 公差 （mm） | ±0.2 | +0.3 -0.2 | +0.3 -0.2 | +0.3 -0.2 |
[ ! ] 公差は、塗装塗膜の状況により若干異なります。
[ ! ] 加工する穴が接近する場合は2mm以上の間隔を空けてご設計ください。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
詳細情報
基本情報

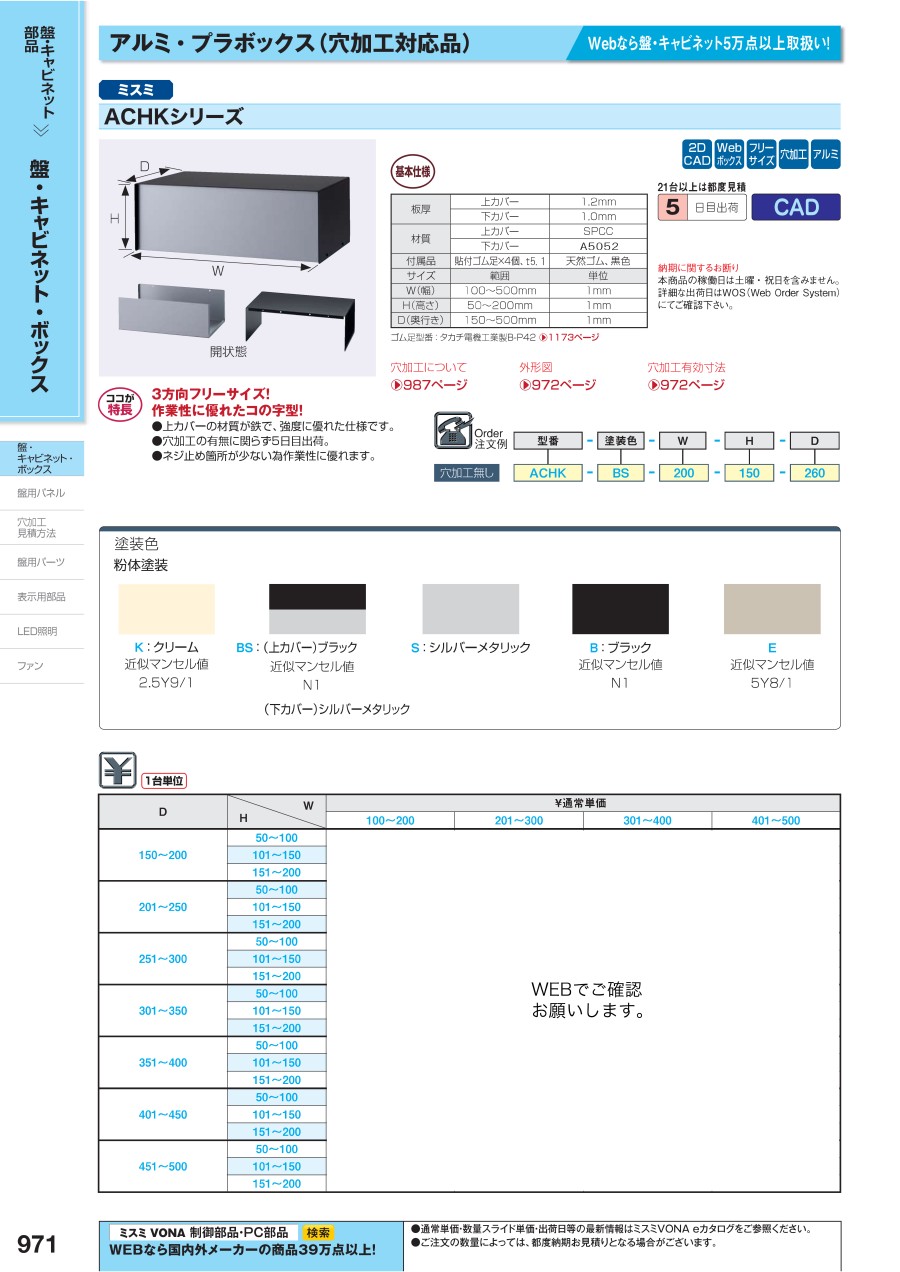

3辺1mm単位で指定可能、5色展開のコの字型アルミボックス！
上カバーの材質が鉄で、強度に優れた仕様です
ネジ止め箇所が少ない為作業性に優れます
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- ボックス穴加工サービスで生成した型式の図面やDXFのダウンロードは、製作時のユーザーIDのみ可能です。
- 標準品で指定できない特殊な穴形状、図面からの見積依頼は「特注お見積り」をご利用ください。
大口注文もお任せください！
30個までの数量は、即見積・即注文可能！
30個までの数量は、即見積・即注文可能！
【ココが特長】
3方向フリーサイズ！作業性に優れたコの字型！
●上カバーの材質が鉄で、強度に優れた仕様です。
●穴加工の有無に関らず5日目出荷。
●ネジ止め箇所が少ない為作業性に優れます。
3方向フリーサイズ！作業性に優れたコの字型！
●上カバーの材質が鉄で、強度に優れた仕様です。
●穴加工の有無に関らず5日目出荷。
●ネジ止め箇所が少ない為作業性に優れます。
【ご注意】
※2018年2月出荷分よりアルミの素材が変更となりました。
A1050P-H24→A5052
※2018年2月出荷分よりアルミの素材が変更となりました。
A1050P-H24→A5052
