【穴加工無料】アルミ フリーサイズ パネル溝はめ込み型 APMシリーズ

【穴加工無料】アルミ フリーサイズ パネル溝はめ込み型 APMシリーズ
  • 【穴加工無料】アルミ フリーサイズ パネル溝はめ込み型 APMシリーズ
  • 開状態
規格・仕様：
  • アルミ
  • フリーサイズ

ご注意

  • 本商品は、17:00以後の注文は翌日受付となります。
  • 上下カバーの外形W寸法の公差±1mm、パネル外形寸法の公差±0.5mmのため、上下カバーとパネルの嵌め合わせ個所に、最大で1.5㎜の隙間が発生する可能性がございます。
  • 上下カバーの断面には、タレパンの金型による追抜き加工痕が残る場合がございます。

選定サポート情報：ボックス

未確定：候補が3型番あります。
  • ボックス穴加工サービスはこちらの型番ではご利用いただけません。
数量：

商品仕様

【基本仕様】
 板厚材質
前後パネルt1.5A5052-P-H34
上カバーt3.0または t3.5A6063-T5
下カバーt3.0または t3.5A6063-T5
サイズ範囲単位
W（幅）50～400mm1mm
H（高さ）50～400mm1mm
D（奥行）100～250mm10mm
外形図・詳細図、穴加工有効寸法は（>>こちら）をご確認ください。




その他、加工に関するお問い合わせは以下リンクから
特注お見積もりについて
Q&A
ボックス商品の仕様に関する
問い合わせ窓口
特注お見積もりとは・・・
・特殊な穴形状・加工可能範囲外への加工、中板追加（扉・底面等）
・穴加工サービスでは指示できない加工、穴数が多く設計が困難な場合
・カバー単品、塗装色なし、印字のご相談や図面での見積依頼

規格表

 型番-穴加工-塗装色-W-H-D-穴加工コード
穴加工無しAPM-  S-200-200-250
穴加工有りAPM-PS-S-200-200-250-WB□□□□□□□□□
[ ! ] 穴加工有りの場合、設計完了後、PS、WB□□・・記号が自動付与されます。
[ ! ] 過去ご注文頂きました型番を、見積・注文画面の型番へ直接ご入力頂きますとご注文可能です。
納期に関するお断り
本商品の稼働日は土曜・祝日を含みません。
詳細な出荷日はWOS(Web Order System)にてご確認ください。
一台単位
〇：製作可、×：製作不可、△：（W寸）>=（H寸÷2×1.5）の場合、製作可
D　　　　　　W　製作可否
H50～100101～150151～200201～250251～300301～350351～400
100～15050～75〇〇〇〇〇〇〇
76～100△〇〇〇〇〇〇
101～125△〇〇〇〇〇〇
126～150×〇〇〇〇〇〇
151～175×△〇〇〇〇〇
176～200×△〇〇〇〇〇
201～225××〇〇〇〇〇
226～250××△〇〇〇〇
251～275×××〇〇〇〇
276～300×××△〇〇〇
301～325×××△〇〇〇
326～350××××〇〇〇
351～375××××△〇〇
376～400××××△〇〇
160～20050～75〇〇〇〇〇〇〇
76～100△〇〇〇〇〇〇
101～125△〇〇〇〇〇〇
126～150×〇〇〇〇〇〇
151～175×△〇〇〇〇〇
176～200×△〇〇〇〇〇
201～225××〇〇〇〇〇
226～250××△〇〇〇〇
251～275×××〇〇〇〇
276～300×××△〇〇〇
301～325×××△〇〇〇
326～350××××〇〇〇
351～375××××△〇〇
376～400××××△〇〇
210～25050～75〇〇〇〇〇〇〇
76～100△〇〇〇〇〇〇
101～125△〇〇〇〇〇〇
126～150×〇〇〇〇〇〇
151～175×△〇〇〇〇〇
176～200×△〇〇〇〇〇
201～225××〇〇〇〇〇
226～250××△〇〇〇〇
251～275×××〇〇〇〇
276～300×××△〇〇〇
301～325×××△〇〇〇
326～350××××〇〇〇
351～375××××△〇〇
376～400××××△〇〇

概要仕様

アルミ フリーサイズ パネル溝はめ込み型 APMシリーズ 形状

部品組み付けしやすい形状です

アルミ フリーサイズ パネル溝はめ込み型 APMシリーズ 穴加工

穴加工もおまかせ下さい

アルミ フリーサイズ パネル溝はめ込み型 APMシリーズ バーリング加工

特注にてバーリング加工が可能です。

[ ! ] バーリング加工をご希望の場合は特注お見積りよりご依頼ください。
[ ! ] バーリング、皿穴、タップ加工の方向はすべて内側凸加工です。
[ ! ] 前後のパネルは溝にはめ込む構造のため、取り外しや差し替えが可能です。差し替え用パネルは>>こちら


フリーサイズ アルミパネル型 APM:関連画像
上下カバーには10mm間隔で溝がございます。
詳しくはこちらをご確認ください

[ ! ] 上下カバーのサイズは均等です。



■塗装色

アルミ フリーサイズ パネル溝はめ込み型 APMシリーズ 塗装色1アルミ フリーサイズ パネル溝はめ込み型 APMシリーズ 塗装色2アルミ フリーサイズ パネル溝はめ込み型 APMシリーズ 塗装色3
K：クリーム
近似マンセル値
2.5Y9/1		S：シルバーメタリック

 		B：ブラック
近似マンセル値
N1 ツヤ消し
[ ! ]塗装色の変更は対応しておりません。

【参考図】前後面

【参考図】側面

穴加工サービス標準公差

穴加工サービス標準公差

■丸穴加工公差
丸穴サイズ
（mm）		サイズ指定単位
（mm）		公差
（mm）
2.0~31.90.1±0.2
32~601.0+0.4
-0.2
61~1201.0+0.8
-0.2
121~1.0+0.8
-0.2
■角穴加工公差
角穴サイズ
（mm）		5.0~30.030.1~60.060.1~130131
公差
（mm）		±0.2+0.3
-0.2		+0.3
-0.2		+0.3
-0.2

[ ! ] 公差は、塗装塗膜の状況により若干異なります。
[ ! ] 加工する穴が接近する場合は2mm以上の間隔を空けてご設計ください。

立体図、展開図
立体図展開図
※1　黒矢印は面の矢視方向を示しています
※2　色矢印は外形寸法を示しています
ボックス本体の加工面はすべて外から見た図となります。グレーの範囲は加工指定ができません。

型番リスト

表示件数
  • 1
    • 型番
    APM-B-[50-400/1]-[50-400/1]-[100-250/10]
    APM-K-[50-400/1]-[50-400/1]-[100-250/10]
    APM-S-[50-400/1]-[50-400/1]-[100-250/10]

    外形寸法W 横(幅)

    外形寸法H 縦(高さ)

    外形寸法D 奥行(厚み)

    塗装色

    		RoHS?最小発注数量
    50 ～ 400
    50 ～ 400
    100 ～ 250
    ブラック
    10
    1個
    50 ～ 400
    50 ～ 400
    100 ～ 250
    クリーム
    10
    1個
    50 ～ 400
    50 ～ 400
    100 ～ 250
    シルバーメタリック
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    -
    ( - )
    5日目
    -
    ( - )
    5日目
    -
    ( - )
    5日目
  • 1

    • 詳細情報

    基本情報

    ゴム足付属で3色展開のアルミボックス!前後パネルをネジで固定可能！

    ご注意

    • 本商品は、17:00以後の注文は翌日受付となります。
    • 上下カバーの外形W寸法の公差±1mm、パネル外形寸法の公差±0.5mmのため、上下カバーとパネルの嵌め合わせ個所に、最大で1.5㎜の隙間が発生する可能性がございます。
    • 上下カバーの断面には、タレパンの金型による追抜き加工痕が残る場合がございます。
    【ココが特長】
    部品組み付けしやすいパネル型ボックス！
    ●簡易な形状の為、部品組み付けしやすい形状です。
    ●穴加工の有無に関らず5日目出荷。

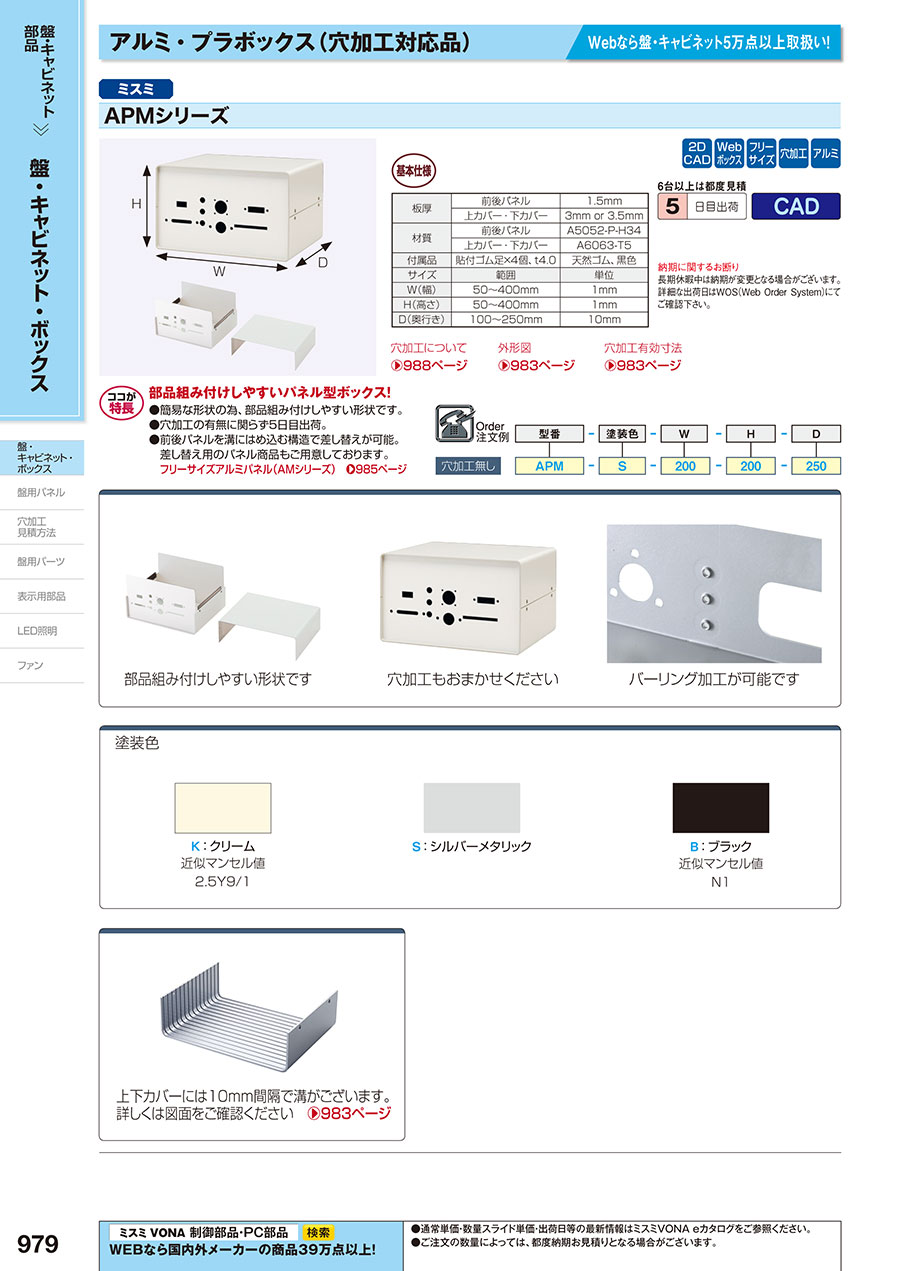

    カタログ
