【穴加工無料】アルミ フリーサイズ サッシ型 高強度 ASHKシリーズ
- 通常単価(税別)
- -
- 税込単価
- -
通常出荷日：5日目
3辺1mm単位で指定、色展開のアルミボックス!前後パネルをネジで固定可能!
未確定：候補が4型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
【基本仕様】
外形図、穴加工有効寸法は（>>こちら）をご確認ください。
|
|
|
【ボックス穴加工サービスのご案内】
|
|
| |||||
|
|
|
その他、加工に関するお問い合わせは以下リンクから
|
|
|
特注お見積もりとは・・・
・特殊な穴形状・加工可能範囲外への加工
・穴加工サービスでは指示できない加工、穴数が多く設計が困難な場合
・特殊な穴形状・加工可能範囲外への加工
・穴加工サービスでは指示できない加工、穴数が多く設計が困難な場合
規格表
| 型番 | - | 穴加工 | - | 塗装色 | - | W | - | H | - | D | - | 穴加工コード | |
| 穴加工無し | ASHK | - | S | - | 200 | - | 200 | - | 350 | - | |||
| 穴加工有り | ASHK | - | PS | - | S | - | 200 | - | 200 | - | 350 | - | WB□□□□□□□□□□ |
[ ! ] 過去ご注文頂きました型番を、見積・注文画面の型番へ直接ご入力頂きますとご注文可能です。
[ ! ] 塗装色や追加工コードの指定がある場合は、指定後に穴加工サービスをご利用ください。
納期に関するお断り
本商品の稼働日は土曜・祝日を含みません。
詳細な出荷日はWOS(Web Order System)にてご確認ください。
本商品の稼働日は土曜・祝日を含みません。
詳細な出荷日はWOS(Web Order System)にてご確認ください。
| 一台単位 |
| D | W H | ¥通常単価 | |||
| 100～200 | 201～300 | 301～400 | 401～500 | ||
| 150～200 | 50～100 | ○ | ○ | ○ | ○ |
| 101～150 | ○ | ○ | ○ | ○ | |
| 151～200 | ○ | ○ | ○ | ○ | |
| 201～300 | ○ | ○ | ○ | ○ | |
| 201～250 | 50～100 | ○ | ○ | ○ | ○ |
| 101～150 | ○ | ○ | ○ | ○ | |
| 151～200 | ○ | ○ | ○ | ○ | |
| 201～300 | ○ | ○ | ○ | ○ | |
| 251～300 | 50～100 | ○ | ○ | ○ | ○ |
| 101～150 | ○ | ○ | ○ | ○ | |
| 151～200 | ○ | ○ | ○ | ○ | |
| 201～300 | ○ | ○ | ○ | ○ | |
| 301～350 | 50～100 | ○ | ○ | ○ | ○ |
| 101～150 | ○ | ○ | ○ | ○ | |
| 151～200 | ○ | ○ | ○ | ○ | |
| 201～300 | ○ | ○ | ○ | ○ | |
| 351～400 | 50～100 | ○ | ○ | ○ | ○ |
| 101～150 | ○ | ○ | ○ | ○ | |
| 151～200 | ○ | ○ | ○ | ○ | |
| 201～300 | ○ | ○ | ○ | ○ | |
| 401～450 | 50～100 | ○ | ○ | ○ | ○ |
| 101～150 | ○ | ○ | ○ | ○ | |
| 151～200 | ○ | ○ | ○ | ○ | |
| 201～300 | ○ | ○ | ○ | ○ | |
| 451～500 | 50～100 | ○ | ○ | ○ | ○ |
| 101～150 | ○ | ○ | ○ | ○ | |
| 151～200 | ○ | ○ | ○ | ○ | |
| 201～300 | ○ | ○ | ○ | ○ | |
概要仕様
■塗装色
粉体塗装 溶剤塗装（シルバーのみ）
[ ! ]塗料補修が必要な場合、補修ペンをご購入ください。例）5Y7/1の場合、型番：REP-G （>>こちら）
[ ! ]裏面も塗装しております。
[ ! ]上記以外の塗装色は標準対応しておりません。
 |  |  |  |
| K：クリーム 近似マンセル値 2.5Y9/1 | S：シルバーメタリック | B：ブラック 近似マンセル値 N1 3分ツヤ | E 近似マンセル値 5Y8/1 |
[ ! ]裏面も塗装しております。
[ ! ]上記以外の塗装色は標準対応しておりません。
 |  |  | ||
| 穴加工もおまかせください [ ! ] 本製品に中板は付属しておりません。パネル・中板単品は>>こちら | 全面タップ加工が可能です | 組み立てた状態で出荷されます。 ※全面パネルにばらせます |
■組立方法
 |  |  |  |  |  |
| 1.（下）パネル止めと コノ字金具を組付けます。 | 2.（下）パネルを 組付けます。 | 3..サイドパネルを 組付けます。 | 4.前後パネルを 挟みます。 | 5.（上）パネル止めを 組付けます。 | 6.（上）パネルを 組付けます。 |
穴加工サービス
立体図、展開図

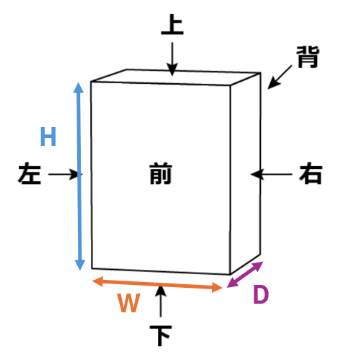

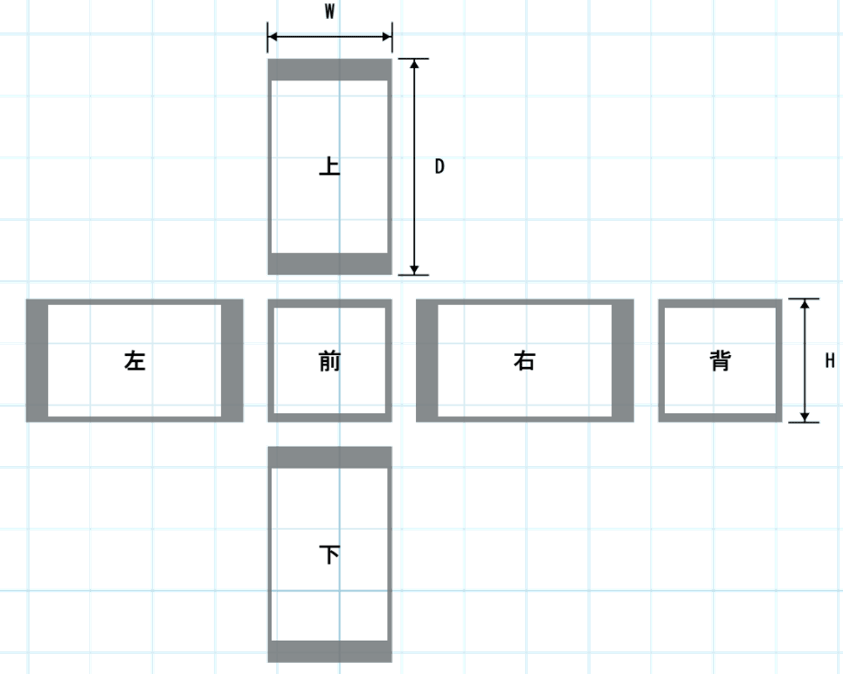

| 立体図 | 展開図(一例) |
| ※1 黒矢印は面の矢視方向を示しています ※2 色矢印は外形寸法を示しています  |  |
| 加工面はすべて外から見た図となります。 | 中板は扉を開けて正面側から見た図面となります。 グレーの範囲は加工指定ができません。 ※図はあくまで一例です。外寸により加工不可領域は異なります。 |
■穴加工パターン種類
[ ! ] ビス穴は、キリ穴となります。
[ ! ] ファン穴2、ファン穴3は取付穴が3つとなります。ファン形状に合わせた穴数となっております。
[ ! ] 上記穴加工パターン以外は、特注お見積りへご相談ください。
[ ! ] 設計完了後の各種変更は、システム上変更することができません。申し訳ございませんが、再度設計をお願いします。
| パターン | 種類 | |||||||||
| 丸穴 |  |  |  |  |  |  |  |  |  |  |
| 丸穴 | 丸穴ビス穴 | 丸穴ビス穴 | 丸穴ビス穴 | キー溝付 | 廻止メ | 丸穴3個 | 丸穴ビス穴 | 弧切欠き | U字欠き | |
| 2個付 | 3個付 | 4個付 | 丸穴 | 丸穴 | （PCD） | 4個付（PCD） | 丸穴 | 丸穴 | ||
| 角穴 |  |  |  |  |  |  | ||||
| 角穴 | 角穴ビス穴 | 角穴ビス穴 | 丸穴4個 | 角穴ビス穴 | 角穴ビス穴 | |||||
| 付 | 4個 | 4個内付 | 2個掛違い | |||||||
| 角丸 角穴 |  |  |  |  |  |  |  |  | ||
| 角穴角丸 | 角穴角丸 | 角長穴 | 角長穴ビス | ファン穴 | ファン穴 | ファン穴 | ファン穴 | |||
| ビス穴付 | 穴付 | 1 | 2 | 3 | 4 | |||||
| ネジ その他 |  |  |  |  |  |  | ||||
| タップ穴 | バーリング穴 | 皿穴 | スリット穴 | スリット穴 | D-subコネクタ | |||||
| 1 | 2 | （ハンダ・圧着） | ||||||||
[ ! ] ファン穴2、ファン穴3は取付穴が3つとなります。ファン形状に合わせた穴数となっております。
[ ! ] 上記穴加工パターン以外は、特注お見積りへご相談ください。
[ ! ] 設計完了後の各種変更は、システム上変更することができません。申し訳ございませんが、再度設計をお願いします。
加工穴標準公差
[ ! ] 公差は、塗装塗膜の状況により若干異なります。
[ ! ] 加工する穴が接近する場合は2mm以上の間隔を空けてご設計ください。
■丸穴加工公差
| ■角穴加工公差
|
[ ! ] 加工する穴が接近する場合は2mm以上の間隔を空けてご設計ください。
■部材
※1 本体がシルバー色の場合は三価ホワイト。本体が黒色、クリーム色、E色の場合は三価ブラック
[ ! ]ゴム足は製品に同梱します。任意の位置にお取り付けください。
| 貼付ゴム足（4個付属） | コの字金具（4個付属） | 皿小ねじ小頭 （16個付属） | ナベ小ネジ （8個付属） |
| 型番：B15-5 厚さ：5.1mm 材質：天然ゴム（黒色） | 材質：SPCC 厚さ：1.2 | 材質：SWCH サイズ：M3×5 表面処理：本体色により異なる ※1 | 材質：SWCH サイズ：M3×5 表面処理：本体色により異なる ※1 |
 | ー |  |  |
| ※単品販売しておりません。 | ※単品販売しておりません。 | ※単品販売しておりません。 |
[ ! ]ゴム足は製品に同梱します。任意の位置にお取り付けください。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
詳細情報
基本情報
3辺1mm単位で指定、色展開のアルミボックス!前後パネルをネジで固定可能!
大口注文もお任せください！
30個までの数量は、即見積・即注文可能！
30個までの数量は、即見積・即注文可能！
【ココが特長】
3方向フリーサイズ！
強度面に優れたサッシ型！
●天板・底板の材質が鉄の為、強度面に優れております。
●穴加工の有無に関らず5日目出荷。
●全6面にタップ加工が可能です。
3方向フリーサイズ！
強度面に優れたサッシ型！
●天板・底板の材質が鉄の為、強度面に優れております。
●穴加工の有無に関らず5日目出荷。
●全6面にタップ加工が可能です。
【ご注意】
※2018年2月出荷分よりアルミの素材が変更となりました。
A1050P-H24→A5052
※2018年2月出荷分よりアルミの素材が変更となりました。
A1050P-H24→A5052

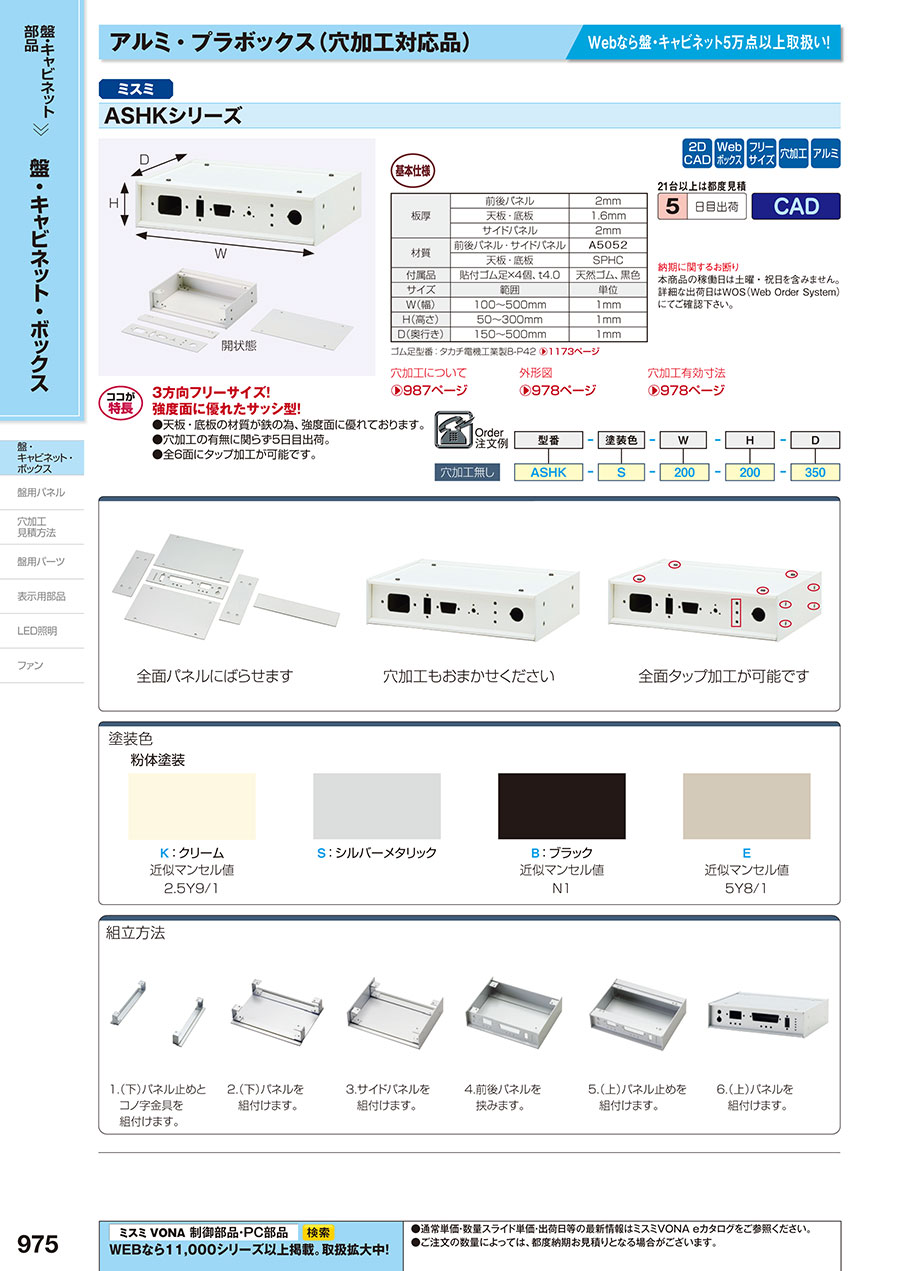

カタログ
商品担当おすすめ
【穴加工無料】アルミ フリーサイズ サッシ型 高強度 ASHKシリーズのレビュー
制御装置
3
3.02019/11/19
サイドパネルのコーナーがエッジとなっていて危険なので少し（R1程度)Rをとって欲しい。
