型式	寸法 (W×H、mm)
型式	寸法 (W×H、mm)
MD-0.5L-R	15×25
MD-0L-R	25×25
MD-1L-R	25×45
MD-1.5L-R	33×45
MD-2L-R	45×45
MD-2.2L-R	50×50
MD-2.5L-R	65×45
MD-3L-R	33×65
MD-4L-R	25×65
MD-5L-R	45×65
MD-5.5L-R	60×60
MD-5.7L-R	65×65
MD-7L-R	70×100

■全長1.7ｍ

型式	寸法 (W×H、mm)
型式	寸法 (W×H、mm)
MD-0.5L-1.7-R	15×25
MD-0L-1.7-R	25×25
MD-1L-1.7-R	25×45
MD-1.5L-1.7-R	33×45
MD-2L-1.7-R	45×45
MD-2.2L-1.7-R	50×50
MD-2.5L-1.7-R	65×45
MD-3L-1.7-R	33×65
MD-4L-1.7-R	25×65
MD-5L-1.7-R	45×65
MD-5.5L-1.7-R	60×60
MD-5.7L-1.7-R	65×65
MD-7L-1.7-R	70×100

概要仕様

外形図

（単位：ｍｍ）

使用例

	■ダクトの切断方法

仕様

材質	硬質塩化ビニル UL94V-0
使用温度範囲	−20℃〜＋60℃
色	グレー

■硬質塩化ビニルの特性

比重	1.397
張力	436kgs
伸長度	80％
柔軟温度	75℃
衝撃強度	22kg／cm²
誘電力	35KV／mm

型式	全長 (L)	W	H	P	B	C	D	電線収納本数 (Ⅳ線2mm²換算)	重量(g)
MD-0.5L-R	990 mm	15	25	18	8	4.3	9.5	5〜12本	143
MD-0L-R		25	25			4.3	9.5	10〜25本	223
MD-1L-R		25	45			18	12	20〜25本	292
MD-1.5L-R		33				15	14	40〜55本	334
MD-2L-R		45				18	12	60〜70本	430
MD-2.2L-R		50	50			21	11	80〜90本	451
MD-2.5L-R		65	45			18	13	110〜120本	572
MD-3L-R		33	65			35	13.5	60〜75本	389
MD-4L-R		25					17	40〜45本	352
MD-5L-R		45					14	110〜120本	495
MD-5.5L-R		60	60			28	15	120〜135本	604
MD-5.7L-R		65	65			35	15	180〜200本	631
MD-7L-R		70	100			65	18	250〜300本	842
MD-0.5L-1.7-R	1700 mm	15	25	18	8	4.3	9.5	5〜12本	229
MD-0L-1.7-R		25	25			4.3	9.5	10〜25本	369
MD-1L-1.7-R		25	45			18	12	20〜25本	480
MD-1.5L-1.7-R		33				15	14	40〜55本	555
MD-2L-1.7-R		45				18	12	60〜70本	642
MD-2.2L-1.7-R		50	50			21	11	80〜90本	785
MD-2.5L-1.7-R		65	45			18	13	110〜120本	955
MD-3L-1.7-R		33	65			35	14	60〜75本	690
MD-4L-1.7-R		25					17	40〜45本	640
MD-5L-1.7-R		45					14	110〜120本	820
MD-5.5L-1.7-R		60	60			28	15	120〜135本	984
MD-5.7L-1.7-R		65	65			35	15	180〜200本	1108
MD-7L-1.7-R		70	100			65	18	250〜300本	1342

型番リスト

表示件数

型番

幅

(mm)

高さ

(mm)

全長

(mm)

電線収納本数（IV線2m㎡換算）

(本)

RoHS?

最小発注数量

25	25	1700	10～25	10	1個
25	25	990	10～25	10	1個
15	25	1700	5～12	10	1個
15	25	990	5～12	10	1個
25	45	1700	20～25	10	1個
25	45	990	20～25	10	1個
33	45	1700	40～55	10	1個
33	45	990	40～55	10	1個
45	45	1700	60～70	10	1個
45	45	990	60～70	10	1個
50	50	1700	80～90	10	1個
50	50	990	80～90	10	1個
65	45	1700	110～120	10	1個
65	45	990	110～120	10	1個
33	65	1700	60～75	10	1個
33	65	990	60～75	10	1個
25	65	1700	40～45	10	1個
25	65	990	40～45	10	1個
45	65	1700	110～120	10	1個
45	65	990	110～120	10	1個
60	60	1700	120～135	10	1個
60	60	990	120～135	10	1個
65	65	1700	180～200	10	1個
65	65	990	180～200	10	1個
70	100	1700	250～300	10	1個
70	100	990	250～300	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,182円 ( 1,300円 )	在庫品1日目当日出荷可能
831円 ( 914円 )	在庫品1日目当日出荷可能
1,116円 ( 1,228円 )	在庫品1日目当日出荷可能
776円 ( 854円 )	在庫品1日目当日出荷可能
1,364円 ( 1,500円 )	在庫品1日目当日出荷可能
799円 ( 879円 )	在庫品1日目当日出荷可能
1,437円 ( 1,581円 )	在庫品1日目当日出荷可能
1,042円 ( 1,146円 )	在庫品1日目当日出荷可能
1,797円 ( 1,977円 )	在庫品1日目当日出荷可能
1,188円 ( 1,307円 )	在庫品1日目当日出荷可能
2,006円 ( 2,207円 )	在庫品1日目当日出荷可能
1,318円 ( 1,450円 )	在庫品1日目当日出荷可能
2,160円 ( 2,376円 )	在庫品1日目当日出荷可能
1,591円 ( 1,750円 )	在庫品1日目当日出荷可能
2,020円 ( 2,222円 )	在庫品1日目当日出荷可能
1,386円 ( 1,525円 )	在庫品1日目当日出荷可能
1,853円 ( 2,038円 )	在庫品1日目当日出荷可能
1,271円 ( 1,398円 )	在庫品1日目当日出荷可能
2,157円 ( 2,373円 )	在庫品1日目当日出荷可能
1,574円 ( 1,731円 )	在庫品1日目当日出荷可能
2,326円 ( 2,559円 )	在庫品1日目当日出荷可能
1,447円 ( 1,592円 )	在庫品1日目当日出荷可能
2,751円 ( 3,026円 )	在庫品1日目当日出荷可能
1,630円 ( 1,793円 )	在庫品1日目当日出荷可能
4,691円 ( 5,160円 )	在庫品1日目当日出荷可能
3,002円 ( 3,302円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

材質:硬質塩化ビニル,UL94V-0
カラー:グレー
使用温度範囲（℃）-20～60
通線孔の上部の切り込みを開くだけで容易に電線を通すことができる配線ダクトです。
全長1mか1.7mをお選びいただけます。

【ココが特長】
●通線孔の上部の切り込みを開くだけで容易に電線を通すことができる配線ダクトです。
●全長1mか1.7mをお選びいただけます。

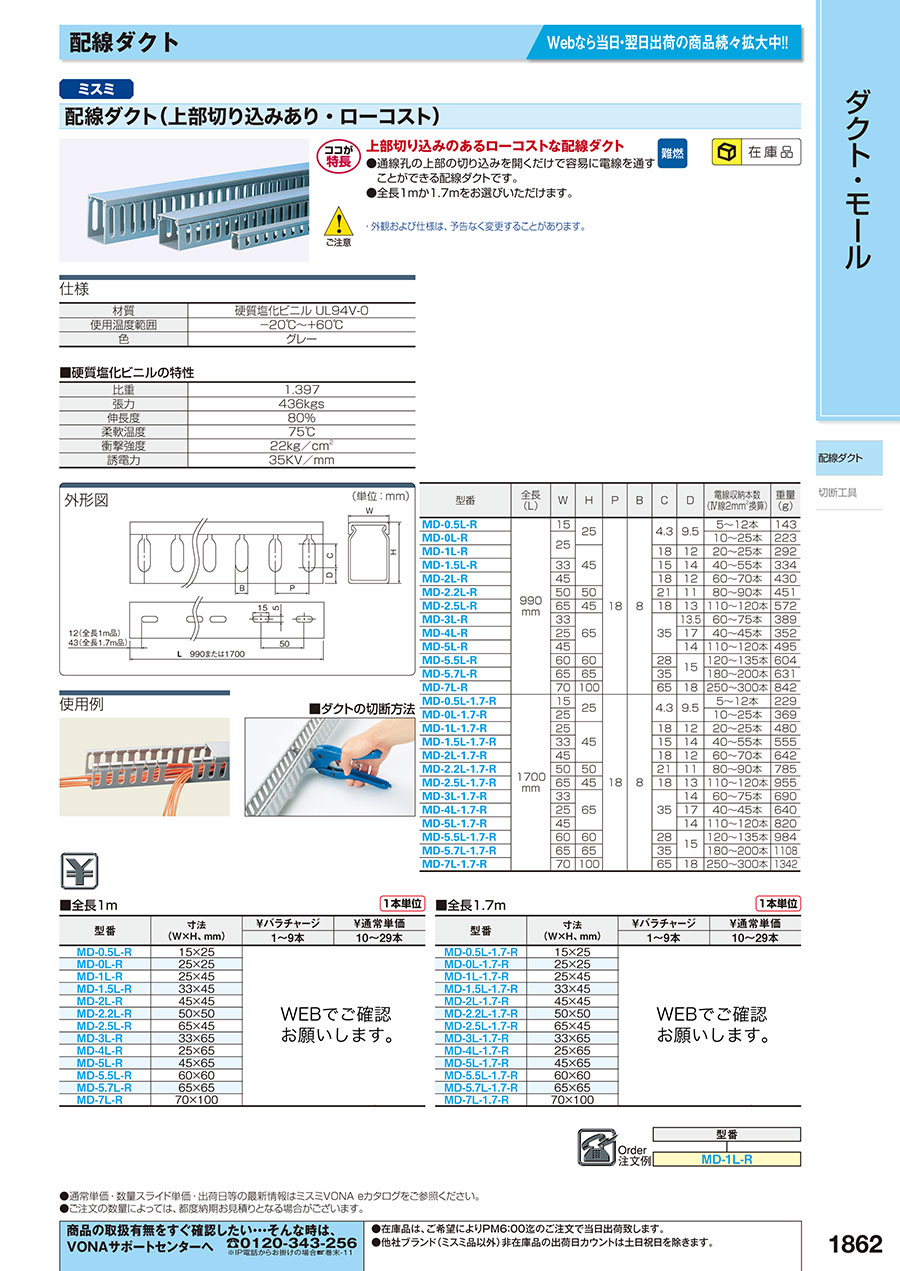

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
鉄製省スペース用ウレタン付ケーブルクランプ KSシリーズ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

配線ダクト（上部切り込みあり・ローコスト）のレビュー

4.4平均満足度：4.446件のレビュー

星5
59%
星4
33%
星3
7%
星2
2%
星1
0%

配線の整理用に使用しました

満足度：5.02019/12/10

配線の整理用として購入しました。サイズも豊富に揃っていて良かったです。加工しやすくローコストなところも気に入りました。ま...もっと読む

5人が参考にしています。

盤内のケーブルダクトとして

満足度：5.02018/11/30

初めて使用しましたが材質、仕上げ、カバーの脱着どこにも問題はありませんでした

4人が参考にしています。

制御周りの配線整理

満足度：3.02021/03/24

上部に切り込みがあると、配線は楽で良かったが、ふたをはめるのか結構面倒だった。用途に合わせて、切込みなしを選択したほうが...もっと読む

3人が参考にしています。

試作品の配線をまとめるため

満足度：5.02020/08/18

切断の際やや硬いが、問題なく簡単に扱え使いやすい。品質も心配なく安心して使用できる。

3人が参考にしています。

制御盤内配線処理

満足度：5.02016/08/28

サイズが豊富で、用途に合った断面形状のものが選べ、価格も手頃。また、配送していただけるので長物の持ち運びをせずに済み、大...もっと読む

3人が参考にしています。

46件全て見る

よくあるご質問（FAQ）

Qダクトカバーのみの販売は行っていますか？

大変申し訳ございませんが、ダクトカバーのみの販売は行っておりません。
