【大和電業】製商品 インターロックプラグ １回路 ２回路 ２分割 ３分割タイプ
- 数量スライド割引
- 当日出荷可能
- 通常単価(税別)
- 3,441円～19,087円
- 税込単価
- 3,785円～20,996円
大和電業製。安全扉や工作機に取り付け不用意な電源の投入による事故を防ぐための安...
詳細情報を確認する- 種類
- アダプター
ご注意
- MSPT-22（2 回路シリーズ全般）について、端子付属を廃止し端子無し仕様を標準とする事といたしました。新旧混在出荷となる恐れがございます。予めご了承ください。詳細は下記仕様変更のお知らせをご覧ください。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が8型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
規格表
| 型式 |
| SPT-11 |
| 型式 | 回路数 | 分割数 | 吊下用 ワイヤ | 表面塗装 |
| SPT-11 | 1回路 | 2分割 | なし | あり |
| SPT-11-H | あり | |||
| SPT-11-S14 | なし | なし（塗装剥がれ心配なし） | ||
| MSPT-22 | 2回路 | あり | ||
| MSPT-22-S14 | なし（塗装剥がれ心配なし） | |||
| MNSP-4 | 1回路 | 3分割 | あり |
■プラグカバーと把手がステンレス製（表面処理なし）で塗装はがれの心配のない製品
| ■インターロックプラグ用ロッキング金具 | |
| 型式 | 対応機種 |
| SPT-L3 | SPT-11、SPT11-H、MSPT-22、MSPT-22-S14、SPT-11-S14 |
| MNSP-4L1 | MNSP-4 |
概要仕様
| 3分割タイプMNSP-4の使用例 | |
| パーツの1つを作業者が持って危険領域に入りますので、外部から不用意にプラグが差され電源が再投入される心配がありません。 |  |
| 外形図 | ||
| SPT-11、MSPT-22 | SPT-11-H | |
 |  | |
| MNSP-4 | ||
 | ||
| 取付方法 | |
| SPT-11, SPT-11-H, MSPT-22 | MNSP-4 |
 |  |
| 回路図 | |
| SPT-11＊ | NSPT-22 |
 |  |
| MNSP-4 | |
 |
販売ミスミ/製造元：大和電業（株）
詳細仕様
| 詳細仕様 | ||||||||||||
| 型式 | 定格 | 絶縁抵抗 | 耐電圧 Ｖ | 接触 抵抗 | 電気的 寿命 回以上 | 使用 場所 | 使用 温度 範囲 | 配線 端子 | 最大 取付 板厚 | 質量 約g | ||
| 充電金属部・ 非充電金属部分間 | 開路状態における 同極端子間 | 充電金属部・ 非充電金属部分間 | 開路状態における 同極端子間 | |||||||||
| SPT-11 | AC250V 15A (Min24V 5mA) | 100MΩ以上 (DC500V) | 1500 | 50MΩ 以下 | 5000 | 屋内 | －5～ +60℃ | 2×M4 | 6mm | 210 | ||
| SPT-11-H | 215 | |||||||||||
| MSPT-22 | 4×M4 | 235 | ||||||||||
| MNSP-4 | AC600V 30A (Min24V 10mA) | 100MΩ以上 (DC1000V) | 2200 | 2000 | 2×M4 | 4.5mm | 570 | |||||
| SPT用ロッキング金具 SPT-L3 | |
| ◆プラグを抜いた後ロッキング金具でソケット上面に蓋をし、鍵をかけることにより不当な通電による事故を防止できます。 （鍵は付属していません） ※SPT-11には使用出来ません。 | |
 |  |
 |
| ■取付方法 |
| SPT-L3にはφ5の穴が4個あり、そのうちの対角線上の2個とターミナルボックスをソケットに止めているタップ穴を利用して、M4ねじで固定します。その際、下図のようにプラグ把手の向きにより穴加工が異なりますので、ご注意ください。 |
 |
| ■取付手順 | 取付板厚2.3mmの例 |
| 1.ターミナルボックス使用（右図参照） M4ねじをSPT-L3側より通し、ターミナルボックスにナットで締め付け。（ねじ長さ16mm以上） 2.ターミナルボックス不使用 ソケットフランジ部のM4ねじで固定（ねじ長さ12mm以上） （ねじ・ナットはお客様でご用意ください） |  |
| ■仕様・定格 | |
| 材質 | 鋼板 |
| 表面処理 | ユニクロ（三価クロメート）めっき |
| 質量 | 80g |
| MNSP-4用ロッキング金具 MNSP-4L1 | |
| ◆プラグを抜いた後ロッキング金具でソケット上面に蓋をし、鍵をかけることにより不当な通電による事故を防止できます。 （鍵は付属していません） | |
| 実装例 | |
 |  |
 | |
| ■取付方法 追加工の必要はありません。 1.M6の六角ボルトをはずしてください。 2.MNSP-4に被せるようにMNSP-4L1をセットします。 （MNSP-4は図と反対向きでの固定も可能です） 3.再度六角ボルトナットでMNSP-4L1とMNSP-4を共締めで固定してください。 |  |
| ■仕様・定格 | |
| 材質 | 鋼板 |
| 表面処理 | ユニクロ（三価クロメート）めっき |
| 質量 | 450g |
仕様変更のお知らせ
対象商品：MSPT-22（2 回路シリーズ全般）変更部分：端子付属を廃止し端子無し仕様を標準といたします。
変更実施時期：23年6月より順次実施予定（新旧混在出荷となる恐れがございます。予めご了承ください。）
詳細：
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
19,087円 ( 20,996円 ) | 在庫品1日目当日出荷可能 |
6,654円 ( 7,319円 ) | 在庫品1日目当日出荷可能 |
8,312円 ( 9,143円 ) | 在庫品1日目当日出荷可能 |
18,443円 ( 20,287円 ) | 在庫品1日目当日出荷可能 |
5,154円 ( 5,669円 ) | 在庫品1日目当日出荷可能 |
6,065円 ( 6,672円 ) | 在庫品1日目当日出荷可能 |
10,561円 ( 11,617円 ) | 在庫品1日目当日出荷可能 |
3,441円 ( 3,785円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
大和電業製。
安全扉や工作機に取り付け不用意な電源の投入による事故を防ぐための安全機器。
大手自動車メーカー、鉄鋼メーカーでも幅広く利用される定番国内メーカー品。
ご注意
- MSPT-22（2 回路シリーズ全般）について、端子付属を廃止し端子無し仕様を標準とする事といたしました。新旧混在出荷となる恐れがございます。予めご了承ください。詳細は下記仕様変更のお知らせをご覧ください。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
【ココが特長】
●販売ミスミ/製造元：大和電業（株） ２タイプについては新たにステンレスタイプを追加！
●販売ミスミ/製造元：大和電業（株） ２タイプについては新たにステンレスタイプを追加！
●危険領域の入口扉等に設置し、プラグを抜くことで電源が強制的に切れるような設定で使われます
●３分割タイプは、作業者がパーツの一つを携帯することでより安全に配慮した製品です（下図参照）
●対応ボックスは商品ページ
●３分割タイプは、作業者がパーツの一つを携帯することでより安全に配慮した製品です（下図参照）
●対応ボックスは商品ページ
【ご注意】
・激しい振動、衝撃、著しい粉塵やミスト、腐食性ガスのある場所では使用できません。
・下向きの取付は脱落の恐れがありますので、行わないでください。
・通電中の挿抜は緊急時以外には行わないでください。接点寿命を短くする恐れがあります。
・プラグを抜くことで駆動源が遮断され危険となる場合には対策を講じてください。（電磁ブレーキなど）
・本製品だけで非常停止回路を構成させないでください。プラグを差し込んだだけで、非常停止状態が解除されてしまい危険な場合があります。
・水や油などがかからない位置に取り付けてください。
・プラグを抜いた後、ソケットの充電部に触れると危険ですので触れないでください。
・激しい振動、衝撃、著しい粉塵やミスト、腐食性ガスのある場所では使用できません。
・下向きの取付は脱落の恐れがありますので、行わないでください。
・通電中の挿抜は緊急時以外には行わないでください。接点寿命を短くする恐れがあります。
・プラグを抜くことで駆動源が遮断され危険となる場合には対策を講じてください。（電磁ブレーキなど）
・本製品だけで非常停止回路を構成させないでください。プラグを差し込んだだけで、非常停止状態が解除されてしまい危険な場合があります。
・水や油などがかからない位置に取り付けてください。
・プラグを抜いた後、ソケットの充電部に触れると危険ですので触れないでください。

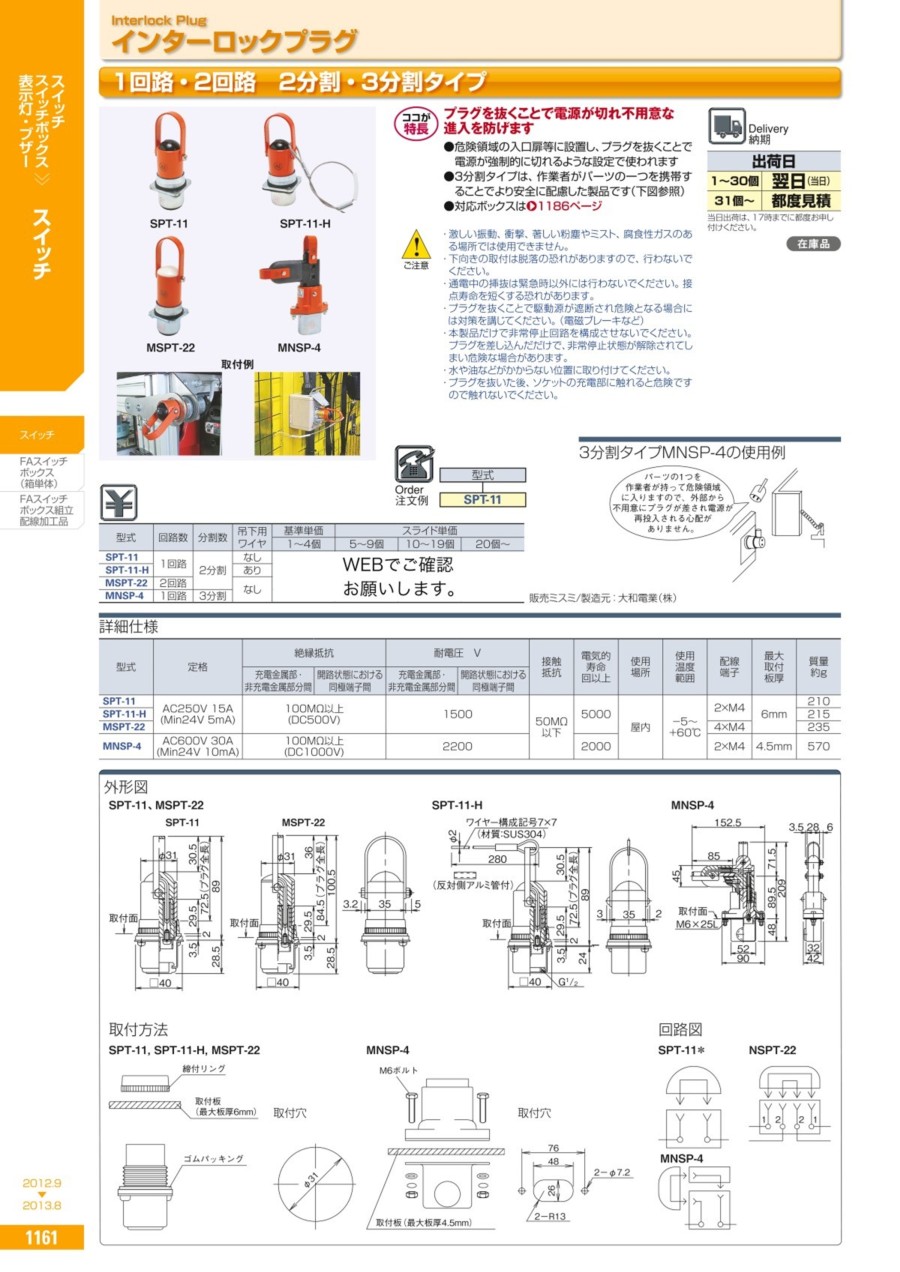

カタログ
