ヒューズホルダー 中継取付タイプ
- 取付タイプ
- 中継取付
- 極数 (P)
- 1
未確定：候補が2型番あります。
商品仕様
規格表
| 型式 |
| FHR-F-22 |
概要仕様
外形図
単位：（mm）
仕様
| 型式 | FHR-F-22 | FHR-F-45 |
| 適合ヒューズサイズ | φ6.4×30mm | φ5.2×20mm |
| 定格 | 250V/10A | 125V/7A |
| 使用温度範囲 | −10℃～+40℃ | −10℃～+40℃ |
| 絶縁抵抗 | DC500V/100MΩ以上 | DC500V/100MΩ以上 |
| 耐電圧 | AC1500V/min | AC1000V/min |
| 取得規格 | − | − |
| 主絶縁材(本体) | P.B.T.(UL94V-0) | P.B.T.(UL94V-0) |
| 接続方法 | ハンダ付け | ハンダ付け |
| 重量 | 4.5ｇ | 1.8ｇ |
詳細情報
基本情報
盤内配線の過電流保護に最適な中継接続ヒューズホルダー。ケーブルとの結線がハンダのため容易に作業可能。
【ココが特長】
●適合ヒューズサイズに合わせたラインナップ。
【ご注意】
・通常30％以上の電流ディレーディングが必要です。
・適合ヒューズサイズに合わせた選定をしてください。
不適合サイズでの使用は、接触不良や焼損の原因となります。
・φ6.35×31.8mmとφ6.4×30mmは混同しやすいのでご注意ください。
●適合ヒューズサイズに合わせたラインナップ。
【ご注意】
・通常30％以上の電流ディレーディングが必要です。
・適合ヒューズサイズに合わせた選定をしてください。
不適合サイズでの使用は、接触不良や焼損の原因となります。
・φ6.35×31.8mmとφ6.4×30mmは混同しやすいのでご注意ください。

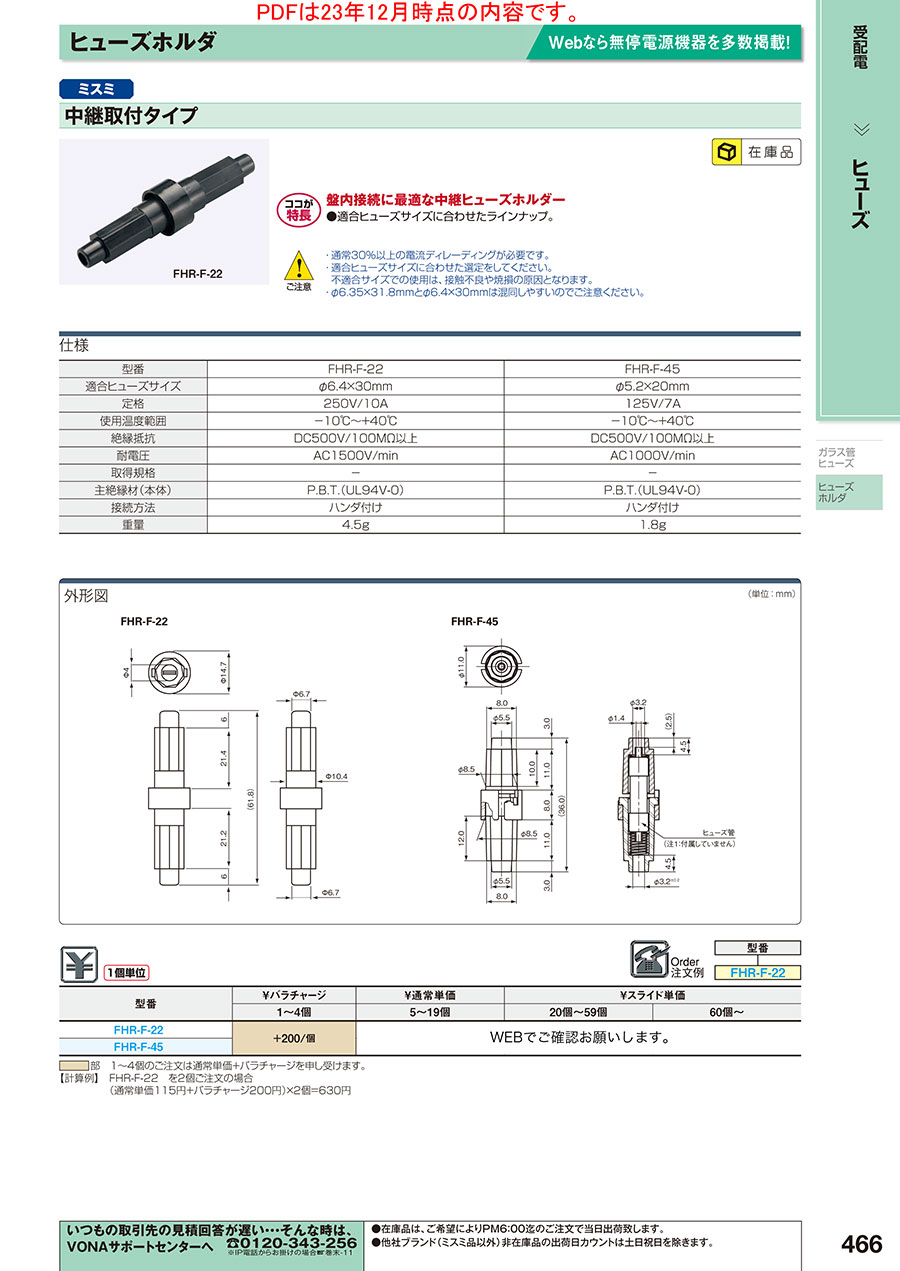

カタログ
