自動ボーレート検知・最大延長2km・アルミニウム製
- 通常単価(税別)
- 22,000円
- 税込単価
- 24,200円
通常出荷日：在庫品1日目当日出荷可能
【特長】・マルチモード光ケーブルでシリアル信号延長可能・低コストのイーサネット用光ケーブル（ST/ST...
詳細を確認- 材料や部材入手難などの影響により納期が不安定になっています。
販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
注文停止中の商品は、再入荷時期の目途が立っておりません。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
閲覧中の商品と併せてご検討ください
－閉じる
PNICO-TCF-142-M-Rの仕様・寸法情報
変換前通信方式
シリアル
変換後通信方式
光通信
主従極数
1:N
代表規格
CE / UL / CUL
寸法 縦(mm)
22
寸法 横(mm)
67
寸法 奥行き(mm)
100
商品分類
エクステンダ
FCC ClassB
○
CE ClassB
○
chemSHERPA
調査中
商品仕様
概要仕様
仕様
| 電源入力、消費電流 | DC12〜48V、DC12V/150mA | ||
| 絶縁保護、保護回路 | DC1,000V、あり(V+、V−)※電源逆挿し保護 | ||
| 光通信部 | コネクタ | デュアルポート(ST)、Tx、Rx | |
| 接続可能ケーブル | ST-STマルチモード(50/125μm、62.5/125μm) | ||
| 接続距離 | 5km(最大) | ||
| 波長 | 820mm(マルチモード) | ||
| シリアル通信部 | 通信速度 | 300〜921,600bps | |
| ターミネーション | 120Ω(内蔵、DIPスイッチON/OFF) | ||
| サージ保護 | 15kV(RS-232・422・485) | ||
| 固定方法 | 壁取付・35mm幅DINレール取付(オプション品) | ||
| 取付可能ケーブル径(端子台) | AWG#12〜22(0.5〜2.5mm) | ||
| 動作環境 | 動作 | 温度：0〜60℃、湿度：5〜95%RH(結露なきこと) | |
| 保存 | 温度：−20〜85℃、湿度：5〜95%RH(結露なきこと) | ||
| 材質 | アルミニウム | ||
| 重量・外形寸法(mm) | 140g、67(W)×100(D)×22(H)※突起部を除く | ||
| 付属 | マニュアル(英語) | ||
| 規格 | CE ClassB、FCC ClassB、EMI ClassB、EMS UL、C-UL | ||
関連情報
■ピンアサイン
■ピンアサイン
| ピン 番号 | RS-485 (4線) | RS-485 (2線) | RS-422 | RS-232 |
| 1 | Tx＋ | DATA＋ | Tx＋ | 未使用 |
| 2 | Tx− | DATA− | Tx− | |
| 3 | Rx＋ | 未使用 | Rx＋ | |
| 4 | Rx− | Rx＋ | ||
| 5 | 未使用 | 未使用 | Tx | |
| 6 | Rx | |||
| 7 | GND(SG) | GND(SG) | GND(SG) | GND(SG) |
| 8 | 電源入力(V＋) | |||
| 9 | 電源入力(V−) | |||
| 10 | 電源GND | |||
詳細情報
基本情報
【特長】
・マルチモード光ケーブルでシリアル信号延長可能
・低コストのイーサネット用光ケーブル（ST/STマルチモード50/125μm、62.5/125μm対応）で延長可能
・オートボーレート検知、ターミネーション内蔵で簡単セットアップ
ご注意
- 材料や部材入手難などの影響により納期が不安定になっています。
販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
注文停止中の商品は、再入荷時期の目途が立っておりません。
マルチモード光ケーブルでシリアル信号延長可能
●低コストのイーサネット用光ケーブル（ST/STマルチモード50/125μm、62.5/125μm対応）で延長が可能
●オートボーレート検知、ターミネーション内蔵でセットアップが簡単
・本商品のRS-232仕様は、3線式（Tx/Rx/GND)です。
DTR/DSR/CTS/RTS信号には対応しておりませんので、データオー
バーフロー時などにWAIT制御を行うことはできません。
・本商品は2台1組で使用します。
・外観および仕様は、予告なく変更することがあります。

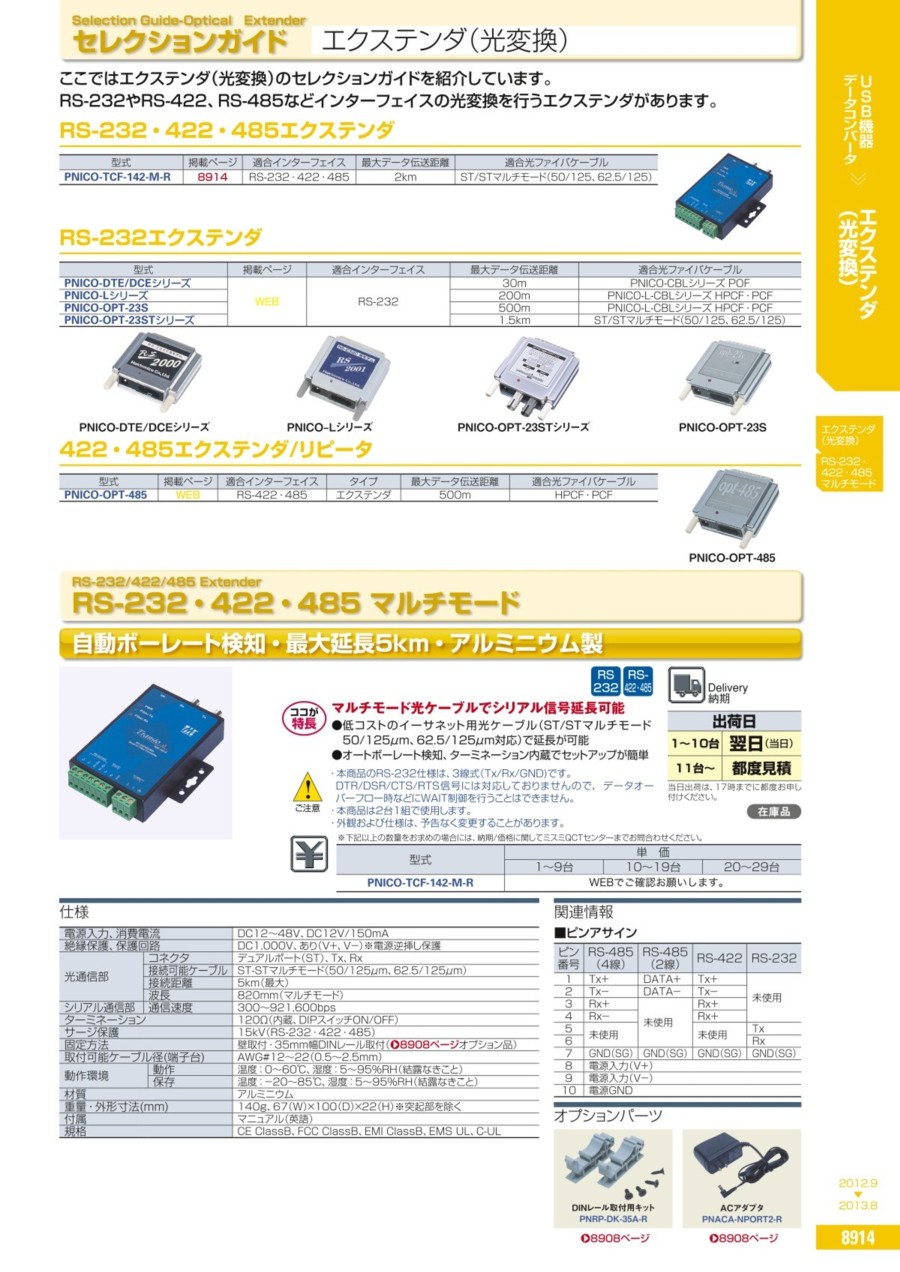

カタログ
