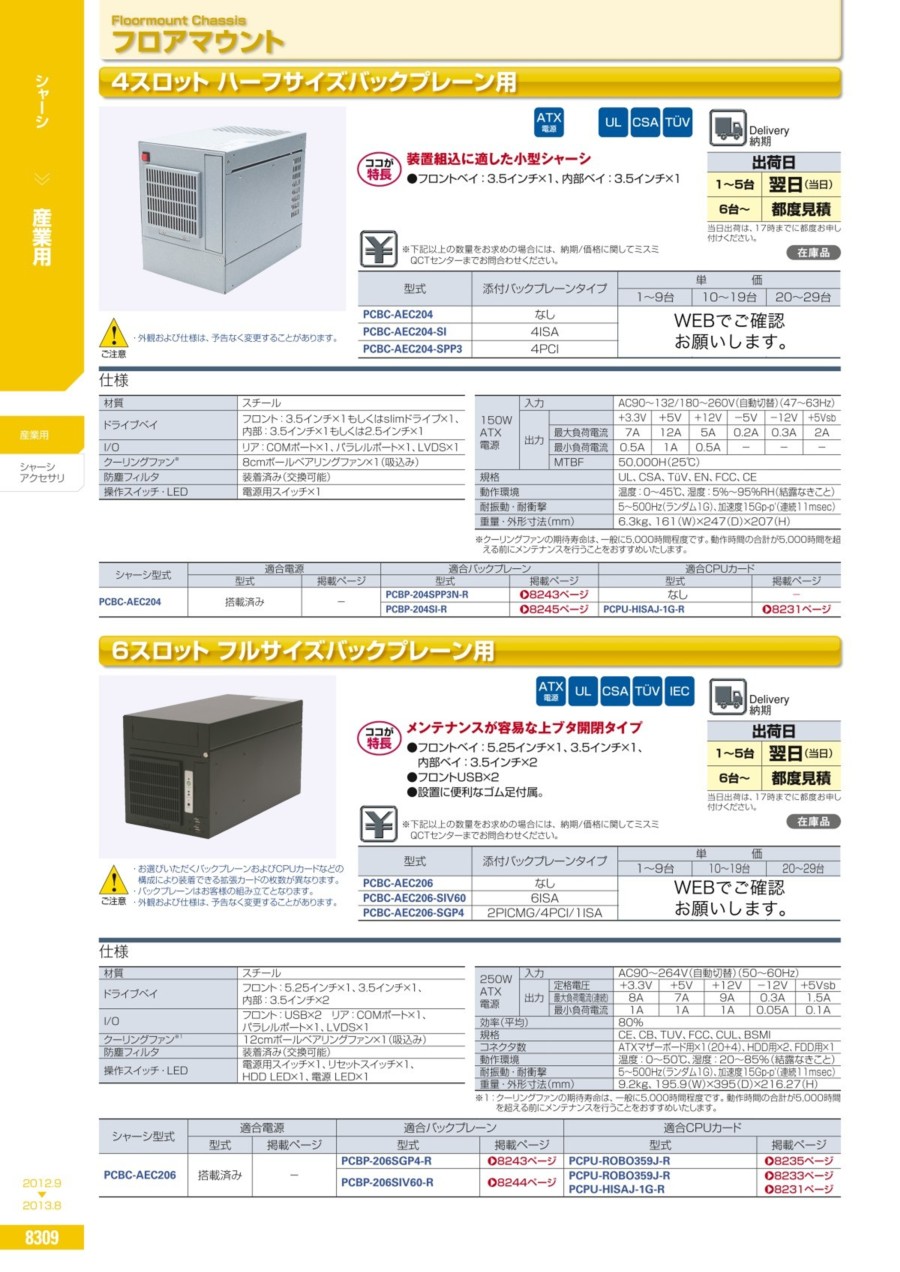

4スロット ハーフサイズバックプレーン用

4スロット ハーフサイズバックプレーン用 PCBC-AEC204
規格・仕様：
  • UL
  • CSA
  • CE対応
  • TUV
  • ATX電源

ご注意

  • 材料や部材入手難などの影響により納期が不安定になっています。
    販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
    注文停止中の商品は、再入荷時期の目途が立っておりません。

【ディージット】
探しまわる購買は
もうおしまい

型番:

PCBC-AEC204
解除
数量：
－閉じる

PCBC-AEC204の仕様・寸法情報

種類
フロアマウント/ウォールマウント
対応ボード
ハーフサイズバックプレーン
電源
有
代表規格
CE / UL / TUV / CSA
寸法 高さ(mm)
207
寸法 幅(mm)
161
寸法 奥行き(mm)
247
添付バックプレーンタイプ
なし
RoHS?
10
-
-

商品仕様

規格表

型式添付バックプレーンタイプ
PCBC-AEC204なし
PCBC-AEC204-SI4ISA
PCBC-AEC204-SPP34PCI

概要仕様

仕様
材質スチール
ドライブベイフロント：3.5インチ×1もしくはslimドライブ×1、内部：3.5インチ×1もしくは2.5インチ×1
I/Oリア：COMポート×1、パラレルポート×1、LVDS×1
クーリングファン※8cmボールベアリングファン×1(吸込み)
防塵フィルタ装着済み(交換可能)
操作スイッチ・LED電源用スイッチ×1

150W
ATX
電源		入力AC90〜132/180〜260V(自動切替)(47〜63Hz)
出力 ＋3.3V＋5V＋12V−5V−12V＋5Vsb
最大負荷電流7A12A5A0.2A0.3A2A
最小負荷電流0.5A1A0.5A−−−
MTBF50,000H(25℃)
規格UL、CSA、TüV、EN、FCC、CE
動作環境温度：0〜45℃、湿度：5%〜95％RH(結露なきこと)
耐振動・耐衝撃5〜500Hz(ランダム1G)、加速度15Gp-p'(連続11msec)
重量・外形寸法(mm)6.3kg、161(W)×247(D)×207(H)
※クーリングファンの期待寿命は、一般に5,000時間程度です。動作時間の合計が5,000時間を超える前にメンテナンスを行うことをおすすめいたします。
シャーシ型式適合電源適合バックプレーン適合CPUカード
型式掲載ページ型式型式
PCBC-AEC204搭載済み－PCBP-204SPP3N-Rなし
PCBP-204SI-RPCPU-HISAJ-1G-R

型番リスト

表示件数
  • 1
    • 型番
    PCBC-AEC204

    添付バックプレーンタイプ

    		RoHS?最小発注数量
    なし
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    30,500円
    ( 33,550円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    【特長】
    ・装置組込に適した小型シャーシ
    ・フロントベイ：3.5インチ×1、内部ベイ：3.5インチ×1

    ご注意

    • 材料や部材入手難などの影響により納期が不安定になっています。
      販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
      注文停止中の商品は、再入荷時期の目途が立っておりません。

    装置組込に適した小型シャーシ

    ●フロントベイ：3.5インチ×1、内部ベイ：3.5インチ×1

    ・外観および仕様は、予告なく変更することがあります。

    類似品類似品をすべて見る

    この商品に近い類似品がありませんでした。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    4スロット ハーフサイズバックプレーン用の型番PCBC-AEC204のページです。 型番PCBC-AEC204に関する仕様情報を記載しております。
