絞り込み条件

未確定：候補が6型番あります。
ミスミ

フレキシブル可動アーム_アルミフレーム取付

フレキシブル可動アーム_アルミフレーム取付
この商品のFAQをみる（1件）
通常単価(税別)
57,000円～83,000円
税込単価
62,700円～91,300円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

壁取り付けアーム　13-27インチ対応　360度回転

ミスミ

壁取り付けアーム　13-27インチ対応　360度回転
4
通常価格(税別)： 5,000円 (税込価格：5,500円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

垂直可動アーム（卓上／平面／壁面対応）

ミスミ

垂直可動アーム（卓上／平面／壁面対応）
4.7
通常価格(税別)： 10,000円 (税込価格：11,000円)

通常出荷日：在庫品1日目

【用途】・フレキシブルアームをアルミフレームに取付【特長】・耐荷重9kg・FA...

詳細情報を確認する
規格・仕様：
  • ２ＤＣＡＤ
  • VESA 100
  • VESA 75
  • アルミフレーム

ご注意

  • 材料や部材入手難などの影響により納期が不安定になっています。
    販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
    注文停止中の商品は、再入荷時期の目途が立っておりません。

【ディージット】
探しまわる購買は
もうおしまい
未確定：候補が6型番あります。
数量：

商品仕様

規格表

型式−追加工コード
MABLV−HFS6
型式対応アルミフレーム可動耐荷重
(kg)		重量
(kg)
アルミフレームシリーズ(溝間ピッチ)
MABLH30角アルミフレーム　HFS6(30mmピッチ)
40角アルミフレーム　HFS8(40mmピッチ)		図面
参照		93.9
MABLV3.8
重量はアルミフレーム固定用プレートの重量を含みます。
＊対応アルミフレームは、HFS6、HFS8各シリーズの溝が1つの面に2つ以上ある商品になります。
例．MABLHは、HFS6－3060には対応しますがHFS6－3030には対応しません。この商品は本体とプレートの組立はお客様にて行ってください。
追加工コード内容適用ボルト・ナット
ボルト個数ナット個数
適用ボルト
ナットセット		HFS6HFS6シリ－ズ(溝間30mmピッチ)に取り付けるための部品をセットにしますCBST6-15
黒色六角ボルト		4HNTP6-6
後入れバネナット		4
HFS8HFS8シリ－ズ(溝間40mmピッチ)に取り付けるための部品をセットにしますCBST8-20
黒色六角ボルト		4HNTP8-8
後入れバネナット		4

概要仕様

フレキシブル可動アーム_アルミフレーム取付：製品画像
MABLV（垂直固定）

付属品

フレキシブル可動アーム_アルミフレーム取付：付属品
フレキシブル可動アーム_アルミフレーム取付：付属品
MABLH用固定プレート     MABLV用固定プレート

①モニタ用ボルト（M4-12）4
②キャップ2
③シャフト1
④ワッシャ2
⑤L型六角レンチ対辺5mm1
⑥L型六角レンチ対辺6mm1
⑦L型ボックスレンチ1
⑧⑧'アルミフレーム固定用プレート1
⑨アルミフレーム固定用皿ボルト（M8-15）4

関連情報

外形寸法図・可動図

本体（DPAM-BL2）（単位：mm）
フレキシブル可動アーム_アルミフレーム取付：外形寸法図・可動図(本体)
固定部（DPAM-BL2-VCP）MABLH用固定プレート
MABLV用固定プレート
パソコン用モニタ取付規格VESA100、VESA75に対応した
モニタをアルミフレームに固定して利用できます。
（下記例は、MABLV追加工コードHFS8選択・HFSB8-4080利用時）
フレキシブル可動アーム_アルミフレーム取付：組み立て方法 フレキシブル可動アーム_アルミフレーム取付：組み立て方法
（1）固定部とアルミフレーム固定用プレートを付属固定用皿ボルトにて固定します。 （2）追加工コード付属HNTP8-8をアルミフレームに入れます。
フレキシブル可動アーム_アルミフレーム取付：組み立て方法 フレキシブル可動アーム_アルミフレーム取付：組み立て方法
（3）追加工コード付属品、CBST8-20で固定部をアルミフレームに固定します。 （4）本体部にモニタ取付後、本体接続ワッシャにて、本体部と固定部を接続すれば、固定完了です。詳細は添付マニュアルをご確認ください。

フレキシブル可動アーム_アルミフレーム取付：組み立て方法
MABLH、HFS6-3060利用時

型番リスト

表示件数
  • 1
    • 型番
    MABLH
    MABLH-HFS6
    MABLH-HFS8
    MABLV
    MABLV-HFS6
    MABLV-HFS8

    仕様

    特性

    		RoHS?最小発注数量
    水平固定
    -
    10
    1個
    水平固定
    HFS6シリ-ズ用部品セット
    10
    1個
    水平固定
    HFS8シリ-ズ用部品セット
    10
    1個
    垂直固定
    -
    10
    1個
    垂直固定
    HFS6シリ-ズ用部品セット
    10
    1個
    垂直固定
    HFS8シリ-ズ用部品セット
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    74,000円
    ( 81,400円 )
    在庫品1日目当日出荷可能
    83,000円
    ( 91,300円 )
    在庫品1日目当日出荷可能
    83,000円
    ( 91,300円 )
    在庫品1日目当日出荷可能
    83,000円
    ( 91,300円 )
    在庫品1日目当日出荷可能
    57,000円
    ( 62,700円 )
    在庫品1日目当日出荷可能
    57,000円
    ( 62,700円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    【用途】
    ・フレキシブルアームをアルミフレームに取付
    【特長】
    ・耐荷重9kg
    ・FA用メカニカル標準部品カタログ商品アルミフレーム　HFS6（30角アルミフレーム溝間30mmピッチ）、HFS8（40角アルミフレーム溝間40mmピッチ）に固定可能

    ご注意

    • 材料や部材入手難などの影響により納期が不安定になっています。
      販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
      注文停止中の商品は、再入荷時期の目途が立っておりません。
    【ココが特長】
    フレキシブルアームをアルミフレームに取付!!
    ●FA用メカニカル標準部品カタログ商品アルミフレーム　HFS6（30角アルミフレーム溝間30mmピッチ）・HFS8（40角アルミフレーム溝間40mmピッチ）に固定可能です。
    【ご注意】
    ・モニタ重量が耐荷重を下回る場合でも、モニタ重心位置によりアームにかかる荷重が変わるため、モニタが保持できない場合があります。
    ・    プレート単品での販売はしておりませんので、ご了承ください。
    ・外観および仕様は、予告なく変更することがあります。
    ・モニタにより、可動図通りにならない時があります。
    貸出サービスは終了となりました。
    //jp.misumi-ec.com/maker/misumi/el/service/freerent.html

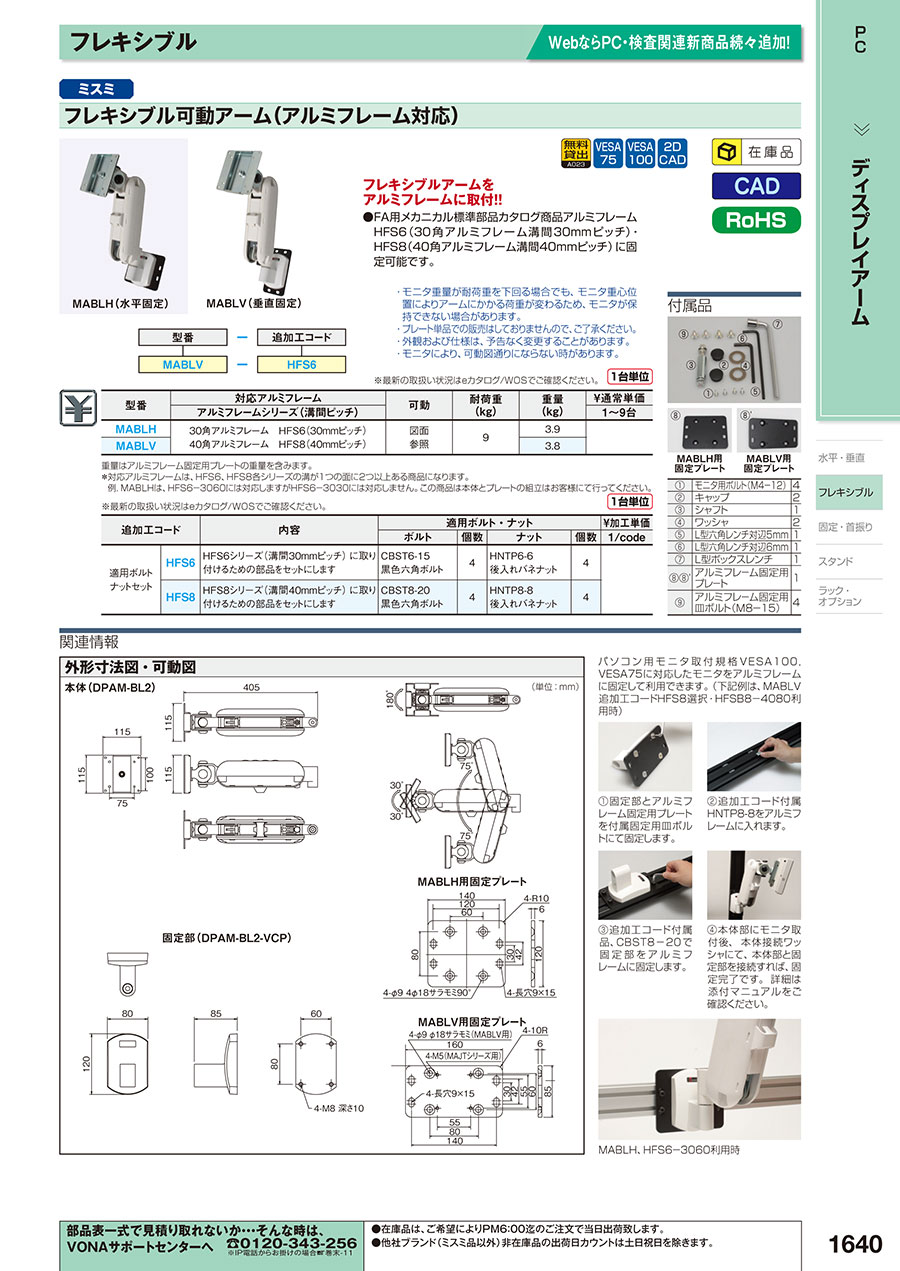

    カタログ

    • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

    EC-1640

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    フレキシブル可動アーム_アルミフレーム取付のレビュー
    5平均満足度：5.01件のレビュー
    モニターアーム
    5
    満足度：5.02023/06/27
    耐荷重があり、大きいモニターも安心して取り付けることが出来ます。価格は高価ですが、それなりのモニターを保持するためには必...もっと読む
    0人が参考にしています。
    1件全て見る

    よくあるご質問（FAQ）

    Qこのディスプレイアームの可動範囲や可動方向を教えて下さい。
    A
    セレクションガイドにて用途、可動方向、取付方法等をご確認ください。
    https://jp.misumi-ec.com/maker/misumi/el/select/camera_parts02.html
