ミスミ

取付冶具（カメラスタンド）

取付冶具（カメラスタンド）
通常単価(税別)
46,000円～49,000円
税込単価
50,600円～53,900円
通常出荷日：在庫品1日目～5日目一部当日出荷可能

【用途】・2軸調整機構付スタンド【特長】・テスト用に最適・台板450×450mm・上下・左右各50mm...

詳細を確認
  • 仕様変更
    カメラスタンドの支柱天面のカバーが変更となります。 従来が樹脂製だったのに対し、金属製となります。性能としては変更無しです。
  • 材料や部材入手難などの影響により納期が不安定になっています。
    販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
    注文停止中の商品は、再入荷時期の目途が立っておりません。
詳細を確認

よく一緒に見られています

取付冶具（LED照明ホルダ）

ミスミ

取付冶具（LED照明ホルダ）
通常価格(税別)： 11,000円 (税込価格：12,100円)

通常出荷日：在庫品1日目

よく一緒に見られています

取付冶具（カメラ調整アダプタ）

ミスミ

取付冶具（カメラ調整アダプタ）
通常価格(税別)： 11,000円 (税込価格：12,100円)

通常出荷日：在庫品1日目

未確定：候補が2型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品仕様

図番用途型式支柱高(mm)台板サイズ(mm)調整方向微調整水平調整回転調整角度調整耐荷重
①小型カメラスタンドEMVA-MK350350150ｘ150上下上下無し無し無し2.5kg
小型カメラスタンドEMVA-MK500500150ｘ150上下上下無し無し無し2.5kg
小型カメラスタンドEMVA-MK750750150ｘ150上下上下無し無し無し2.5kg
②XYZ調整小型カメラスタンドMK350-XYZL350200ｘ300上下上下左右前後有り有り無し1kg
XYZ調整小型カメラスタンドMK500-XYZL500200ｘ300上下上下左右前後有り有り無し1kg
XYZ調整小型カメラスタンドMK750-XYZL750200ｘ300上下上下左右前後有り有り無し1kg
③カメラ照明取付用小型スタンドMCBG-LHMC-B300200ｘ300上下前後上下左右無し無し有り1.5kg
カメラ照明取付用小型スタンドMCBG-LHMC-M300マグネット上下前後上下左右無し無し有り1.5kg
④重量カメラ用スタンドHC500-PO500無し上下上下無し無し無し10kg
重量カメラ用スタンドHC700-PO700無し上下上下無し無し無し10kg
重量カメラ用スタンドHC900-PO900無し上下上下無し無し無し10kg
重量カメラ用スタンドHC500-B200500200ｘ200上下上下無し無し無し10kg
重量カメラ用スタンドHC700-B200700200ｘ200上下上下無し無し無し10kg
重量カメラ用スタンドHC900-B200900200ｘ200上下上下無し無し無し10kg
重量カメラ用スタンドHC500-B450500450ｘ450上下上下無し無し無し10kg
重量カメラ用スタンドHC700-B450700450ｘ450上下上下無し無し無し10kg
重量カメラ用スタンドHC900-B450900450ｘ450上下上下無し無し無し10kg
⑤水平調整付カメラスタンドAJCS-P500-B300500300ｘ300上下無し有り無し無し2.5kg
水平調整付カメラスタンドAJCS-P500Z-B300500300ｘ300上下上下有り無し無し2.5kg
水平調整付カメラスタンドAJCS-P500-B450500450ｘ450上下無し有り無し無し2.5kg
水平調整付カメラスタンドAJCS-P500XZ-B450500450ｘ450上下上下左右有り無し無し2.5kg
⑥中型カメラスタンドEMVA-SL700450ｘ450上下上下左右無し無し無し2.5kg
中型カメラスタンドEMVA-SL10001000450ｘ450上下上下左右無し無し無し2.5kg
⑦調整機構の多い中型カメラスタンドYZCS-H400-A〇〇〇-B450400450ｘ450上下前後上下左右有り有り無し2.5kg
調整機構の多い中型カメラスタンドYZCS-H400-A〇〇〇-B600400450ｘ600上下前後上下左右有り有り無し2.5kg
調整機構の多い中型カメラスタンドYZCS-H400-A〇〇〇-B650400530ｘ650上下前後上下左右有り有り無し2.5kg
調整機構の多い中型カメラスタンドYZCS-H700-A〇〇〇-B450700450ｘ450上下前後上下左右有り有り無し2.5kg
調整機構の多い中型カメラスタンドYZCS-H700-A〇〇〇-B600700450ｘ600上下前後上下左右有り有り無し2.5kg
調整機構の多い中型カメラスタンドYZCS-H700-A〇〇〇-B650700530ｘ650上下前後上下左右有り有り無し2.5kg
調整機構の多い中型カメラスタンドYZCS-H900-A〇〇〇-B450900450ｘ450上下前後上下左右有り有り無し2.5kg
調整機構の多い中型カメラスタンドYZCS-H900-A〇〇〇-B600900450ｘ600上下前後上下左右有り有り無し2.5kg
調整機構の多い中型カメラスタンドYZCS-H900-A〇〇〇-B650900530ｘ650上下前後上下左右有り有り無し2.5kg
⑧XYZ調整中型カメラスタンドXYZCS-H400-A〇〇〇-B450400450ｘ450上下左右前後上下左右有り有り無し2kg
XYZ調整中型カメラスタンドXYZCS-H400-A〇〇〇-B600400450ｘ600上下左右前後上下左右有り有り無し2kg
XYZ調整中型カメラスタンドXYZCS-H400-A〇〇〇-B650400530ｘ650上下左右前後上下左右有り有り無し2kg
XYZ調整中型カメラスタンドXYZCS-H700-A〇〇〇-B450700450ｘ450上下左右前後上下左右有り有り無し2kg
XYZ調整中型カメラスタンドXYZCS-H700-A〇〇〇-B600700450ｘ600上下左右前後上下左右有り有り無し2kg
XYZ調整中型カメラスタンドXYZCS-H700-A〇〇〇-B650700530ｘ650上下左右前後上下左右有り有り無し2kg
XYZ調整中型カメラスタンドXYZCS-H900-A〇〇〇-B450900450ｘ450上下左右前後上下左右有り有り無し2kg
XYZ調整中型カメラスタンドXYZCS-H900-A〇〇〇-B600900450ｘ600上下左右前後上下左右有り有り無し2kg
XYZ調整中型カメラスタンドXYZCS-H900-A〇〇〇-B650900530ｘ650上下左右前後上下左右有り有り無し2kg
XYZ調整中型カメラスタンドMCH2-XYZL-400400450ｘ600上下左右前後上下左右前後有り有り無し1kg
⑨XYZ調整中型カメラスタンドMCH2-XYZL-700700450ｘ600上下左右前後上下左右前後有り有り無し1kg
XYZ調整中型カメラスタンドMCH2-XYZL-900900450ｘ600上下左右前後上下左右前後有り有り無し1kg
⑩カメラ照明取付用中型スタンドY2ZLCS-H400-AU〇〇〇-AD〇〇〇-B450400450ｘ450上下前後上下左右有り有り無し2.5kg
カメラ照明取付用中型スタンドY2ZLCS-H400-AU〇〇〇-AD〇〇〇-B600400450ｘ600上下前後上下左右有り有り無し2.5kg
カメラ照明取付用中型スタンドY2ZLCS-H400-AU〇〇〇-AD〇〇〇-B650400530ｘ650上下前後上下左右有り有り無し2.5kg
カメラ照明取付用中型スタンドY2ZLCS-H700-AU〇〇〇-AD〇〇〇-B450700450ｘ450上下前後上下左右有り有り無し2.5kg
カメラ照明取付用中型スタンドY2ZLCS-H700-AU〇〇〇-AD〇〇〇-B600700450ｘ600上下前後上下左右有り有り無し2.5kg
カメラ照明取付用中型スタンドY2ZLCS-H700-AU〇〇〇-AD〇〇〇-B650700530ｘ650上下前後上下左右有り有り無し2.5kg
カメラ照明取付用中型スタンドY2ZLCS-H900-AU〇〇〇-AD〇〇〇-B450900450ｘ450上下前後上下左右有り有り無し2.5kg
カメラ照明取付用中型スタンドY2ZLCS-H900-AU〇〇〇-AD〇〇〇-B600900450ｘ600上下前後上下左右有り有り無し2.5kg
カメラ照明取付用中型スタンドY2ZLCS-H900-AU〇〇〇-AD〇〇〇-B650900530ｘ650上下前後上下左右有り有り無し2.5kg
⑪角度調整付カメラスタンドMACS-H700-B450700450ｘ450上下前後上下左右無し無し有り1kg
角度調整付カメラスタンドMACS-H700-B600700450ｘ600上下前後上下左右無し無し有り1kg
角度調整付カメラスタンドMACS-H700-B650700530ｘ650上下前後上下左右無し無し有り1kg
⑫ライン組込用カメラスタンドLCS-H400-A〇〇〇-XYL400無し上下前後上下左右有り有り無し2.5kg
ライン組込用カメラスタンドLCS-H700-A〇〇〇-XYL700無し上下前後上下左右有り有り無し2.5kg
ライン組込用カメラスタンドLCS-H900-A〇〇〇-XYL900無し上下前後上下左右有り有り無し2.5kg
ライン組込用カメラスタンドLCS-H400-A〇〇〇-ADPXY400無し上下前後上下左右無し無し有り2.5kg
ライン組込用カメラスタンドLCS-H700-A〇〇〇-ADPXY700無し上下前後上下左右無し無し有り2.5kg
ライン組込用カメラスタンドLCS-H900-A〇〇〇-ADPXY900無し上下前後上下左右無し無し有り2.5kg

納期

出荷日
5日目
（非在庫品）

概要仕様



外形図

材質（SPCC）		（単位：mm）
EMVA-SLEMVA-SL1000

特長（1）
上下50mm、左右50mmの微動装置付
取付冶具（カメラスタンド）：関連画像
特長（2）
安定感・強度のあるスチール製
取付冶具（カメラスタンド）：関連画像
EMVA-ADPと取り付け例
（1）SLの組立説明書をご参照ください。
XY（フォーカシングレール）を取付ける場所に
ADPを取付けます。
SL側/ADP側ともにφ6.5の穴がありますので
M6or1/4インチネジとそれ用のボルトナットで
取付けてください。

（2）ADPにXYZLを取付けてください。
ADP側にφ6.5/XYZLに1/4-20UNCネジ穴が
ありますので、付属の1/4インチネジ（首下10）
を用いて取付ける事が出来ます。
この時にフォーカシングレールアダプター
（折り曲げ金具）を間に入れると横ブレ防止が
出来ます。		取付冶具（カメラスタンド）：関連画像
取付冶具（カメラスタンド）：関連画像
付属の後入れナットはEMVA-LTJ-L2を取り付けるための部品です。
取付冶具（カメラスタンド）：関連画像

3 EMVA-LTJ-L2を使用の場合

  LED照明器ホルダーEMVA-LTJ-L2を取り付けるには、
  後入れナットとサポートクリップが必要です。
  フレームのミゾにナットを落とし込みます。
  サポートクリップはナットの下に敷くように入れます。
  ナットが落下しないようになる為です。
  ※カメラサイズ、視野、照明器サイズをご確認下さい。
   サイズが合わない場合もございます。


EMVA-SL

取付冶具（カメラスタンド）：外形図

EMVA-SL1000

取付冶具（カメラスタンド）：外形図

型番リスト

表示件数
  • 1
    • 型番
    EMVA-SL
    EMVA-SL1000
    RoHS?最小発注数量
    10
    1個
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    46,000円
    ( 50,600円 )
    5日目
    49,000円
    ( 53,900円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    【用途】
    ・2軸調整機構付スタンド
    【特長】
    ・テスト用に最適
    ・台板450×450mm
    ・上下・左右各50mmずつツマミで微調整可能
    ・カメラネジ（1/4-20UNC）でカメラを簡単着脱可能
    ・4kgのカメラまで対応可能
    ・付属の六角レンチだけで簡単に組立可能

    ご注意

    • 仕様変更
      カメラスタンドの支柱天面のカバーが変更となります。 従来が樹脂製だったのに対し、金属製となります。性能としては変更無しです。
    • 材料や部材入手難などの影響により納期が不安定になっています。
      販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
      注文停止中の商品は、再入荷時期の目途が立っておりません。
    【ココが特長】
    テスト用に最適な2軸調整機構付スタンドです。
    ●台板450×450mm。
    ●上下・左右各50mmずつツマミで微調整が可能。
    ●カメラネジ（1/4-20UNC）でカメラを簡単着脱可能。
    ●4kgのカメラまで対応可能。
    ●付属の六角レンチだけで簡単に組立可能。
    【ご注意】

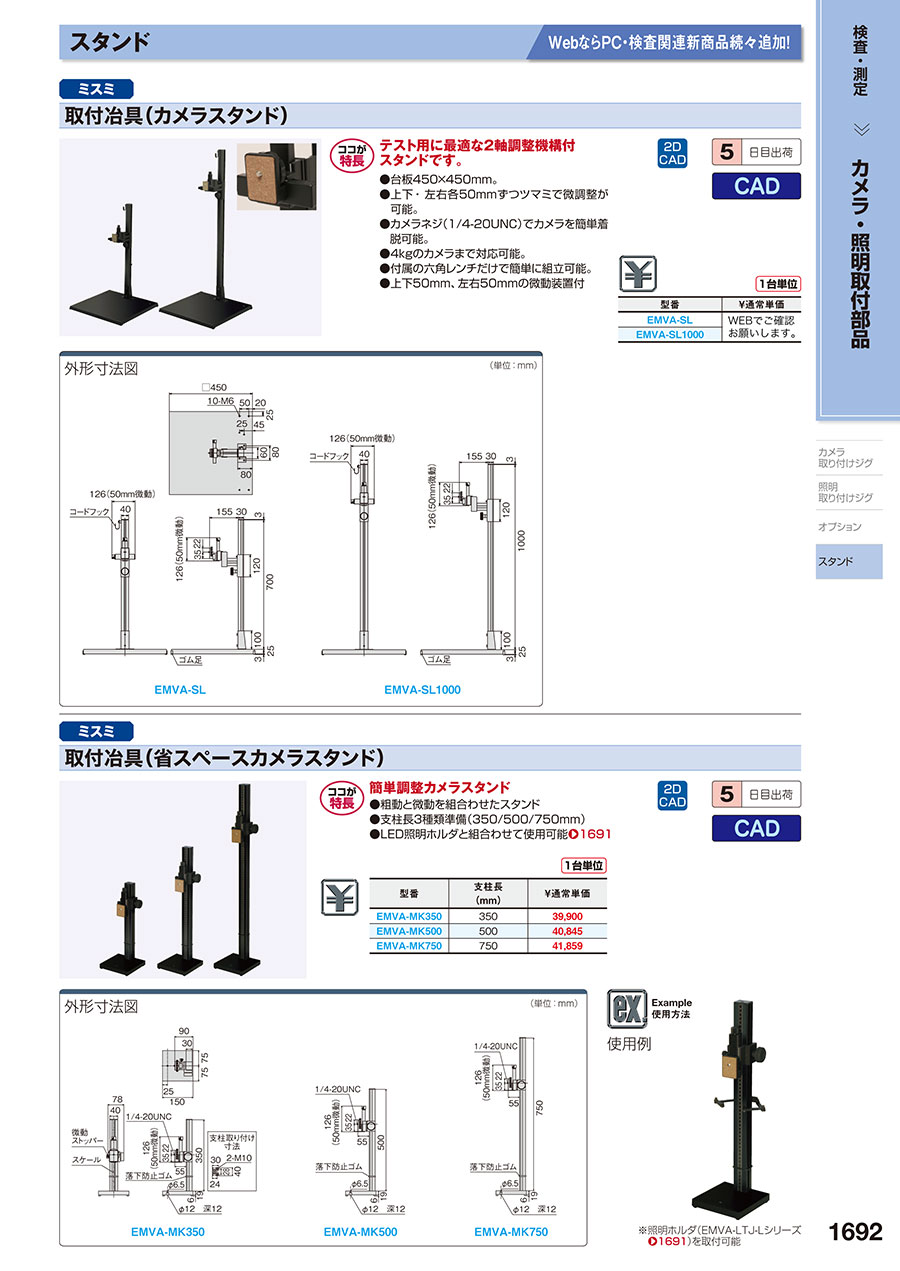

    カタログ

    • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

    EC-1692

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
