2方向可動アーム　低荷重タイプ（壁面対応）

2方向可動アーム　低荷重タイプ（壁面対応） DPAM-LA19
通常単価(税別)
7,000円
税込単価
7,700円
通常出荷日：在庫品1日目当日出荷可能

【特長】・耐荷重5kg・ノブ調整でディスプレイの角度調整可能・関節部は球体構造・左右160°、上下-2...

詳細を確認
  • 材料や部材入手難などの影響により納期が不安定になっています。
    販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
    注文停止中の商品は、再入荷時期の目途が立っておりません。

よく一緒に見られています

壁取り付けアーム　13-27インチ対応　360度回転

ミスミ

壁取り付けアーム　13-27インチ対応　360度回転
通常価格(税別)： 5,000円 (税込価格：5,500円)

通常出荷日：在庫品1日目

よく一緒に見られています

省スペース固定/可動（壁面/支柱/アルミフレーム）

ミスミ

省スペース固定/可動（壁面/支柱/アルミフレーム）
通常価格(税別)： 6,000円 (税込価格：6,600円)

通常出荷日：在庫品1日目

型番:

DPAM-LA19
解除
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：
－閉じる

DPAM-LA19の仕様・寸法情報

取付方法アーム（本体）
壁面固定
アーム可動方向
固定・首振り
耐荷重（Kg)
[～10ｋｇ] 5
取付方法（モニタ）
VESA75/VESA100
首振り・回転
有
色
黒
首振り方向
2方向
RoHS?
10
chemSHERPA
調査中

商品仕様

規格表

型式可動耐荷重
(kg)		重量
(kg)
左右上下回転
DPAM-LA19160°-10〜25°-51.1

概要仕様

付属品


2方向可動アーム　低荷重タイプ（壁面対応）：付属品 ①VESA100mmプレート1枚
 ②モニタ固定用ネジ（M4-10）8本

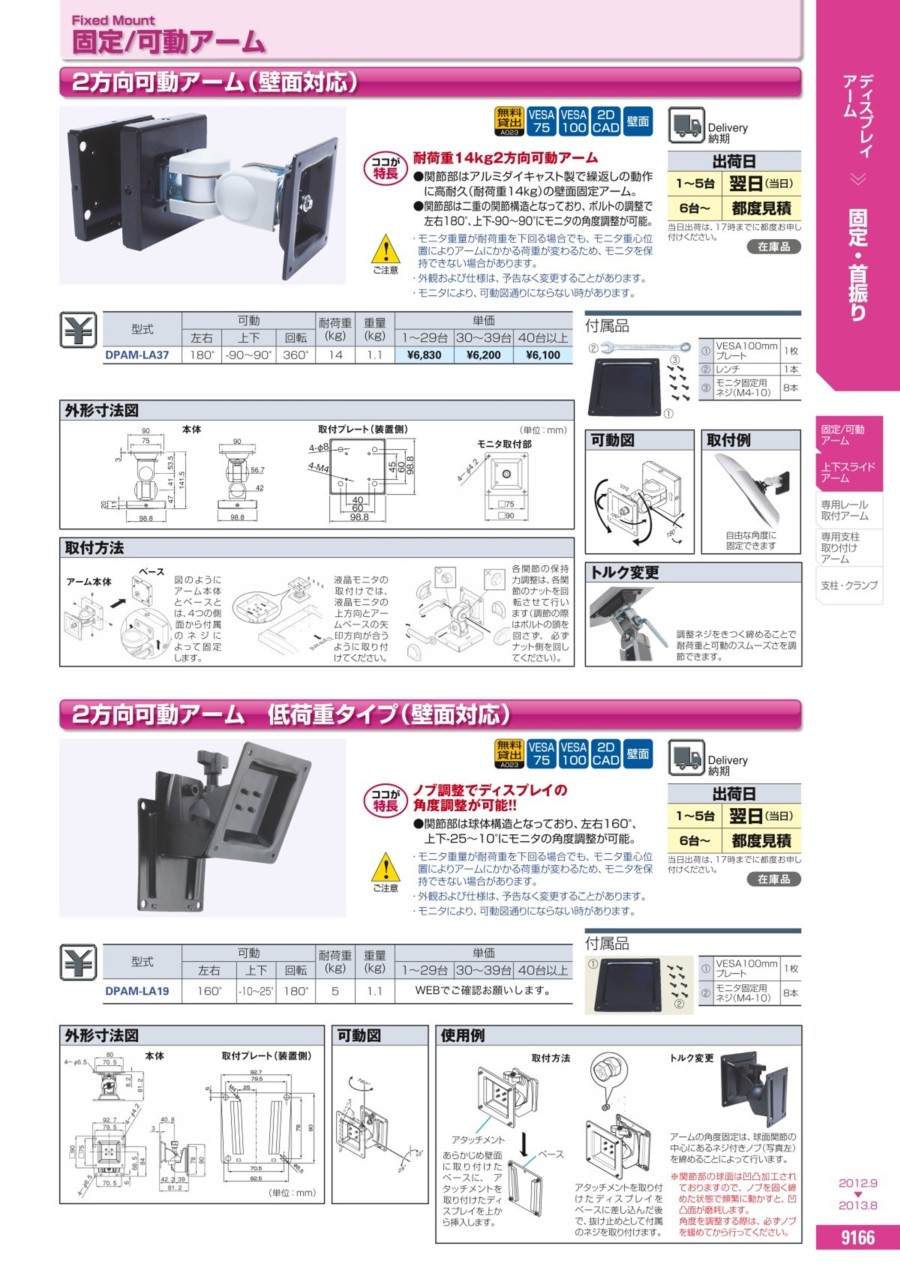

外形図



可動図



使用例

本体取付プレート（装置側）   取付方法トルク変更
  2方向可動アーム　低荷重タイプ（壁面対応）：使用例2方向可動アーム　低荷重タイプ（壁面対応）：使用例2方向可動アーム　低荷重タイプ（壁面対応）：使用例
（単位：mm）
     あらかじめ壁面に取り付けた
ベースに、アタッチメントを 取
り付けたディスプレイを上から
挿入します。		アタッチメントを取り付
けたディスプレイをベー
スに差し込んだ後で、
抜け止めとして付属の
ネジを取り付けます。

アームの角度固定は、 球面
関節の中心にあるネジ付き
ノブ（写真左）を締めることに
よって行います。
※関節部の球面は凹凸加工
   されておりますので、ノブ
   を固く締めた状態で頻繁に
   動かすと、凹凸面が磨耗し
   ます。角度を調整する際は
   必ずノブを緩めてから行っ
   てください。

型番リスト

表示件数
  • 1
    • 型番
    DPAM-LA19
    RoHS?最小発注数量
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    7,000円
    ( 7,700円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    【特長】
    ・耐荷重5kg
    ・ノブ調整でディスプレイの角度調整可能
    ・関節部は球体構造
    ・左右160°、上下-25～10°にモニタの角度調整可能

    ご注意

    • 材料や部材入手難などの影響により納期が不安定になっています。
      販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
      注文停止中の商品は、再入荷時期の目途が立っておりません。
    【ココが特長】
    ノブ調整でディスプレイの
    角度調整が可能!!
    ●関節部は球体構造となっており、左右160°、
    　上下-25～10°にモニタの角度調整が可能。
    【ご注意】
    ・モニタ重量が耐荷重を下回る場合でも、モニタ重心位置によりアームにかかる荷重が変わるため、モニタを保持できない場合があります。
    ・外観および仕様は、予告なく変更することがあります。
    ・モニタにより、可動図通りにならない時があります。

    貸出サービスは終了となりました。
    //jp.misumi-ec.com/maker/misumi/el/service/freerent.html

    類似品類似品をすべて見る

    この商品に近い類似品がありませんでした。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    2方向可動アーム　低荷重タイプ（壁面対応）の型番DPAM-LA19のページです。 型番DPAM-LA19に関する仕様情報を記載しております。
    2方向可動アーム　低荷重タイプ（壁面対応）のレビュー
    4.3平均満足度：4.33件のレビュー
    ディスプレーの取付
    5
    満足度：5.02019/02/26
    ディスプレーの取り付けに使用しました。角度も自由に替えられとても便利です。
    2人が参考にしています。
    装置のディスプレイ固定用
    4
    満足度：4.02020/12/15
    装置の作業者側に、表示用ディスプレイの固定用に使用。 マウントは装置に固定し、ディスプレイにアーム側を固定。アームをマウ...もっと読む
    0人が参考にしています。
    ディスプレイの取付
    4
    満足度：4.02020/05/12
    フレームへのディスプレイ取付に使用しました。 ベースとアタッチメントが意外とがっちり噛みこむので 位置変更などでディスプ...もっと読む
    0人が参考にしています。
    3件全て見る

    よくあるご質問（FAQ）

    Qこのディスプレイアームの可動範囲や可動方向を教えて下さい。
    A
    セレクションガイドにて用途、可動方向、取付方法等をご確認ください。
    https://jp.misumi-ec.com/maker/misumi/el/select/camera_parts02.html
    QDPAM-LA19は角度調整後、角度を固定することは可能でしょうか。
    A
    アームの角度固定は、 球面関節の中心にあるネジ付きノブ を締めることによって可能です。
