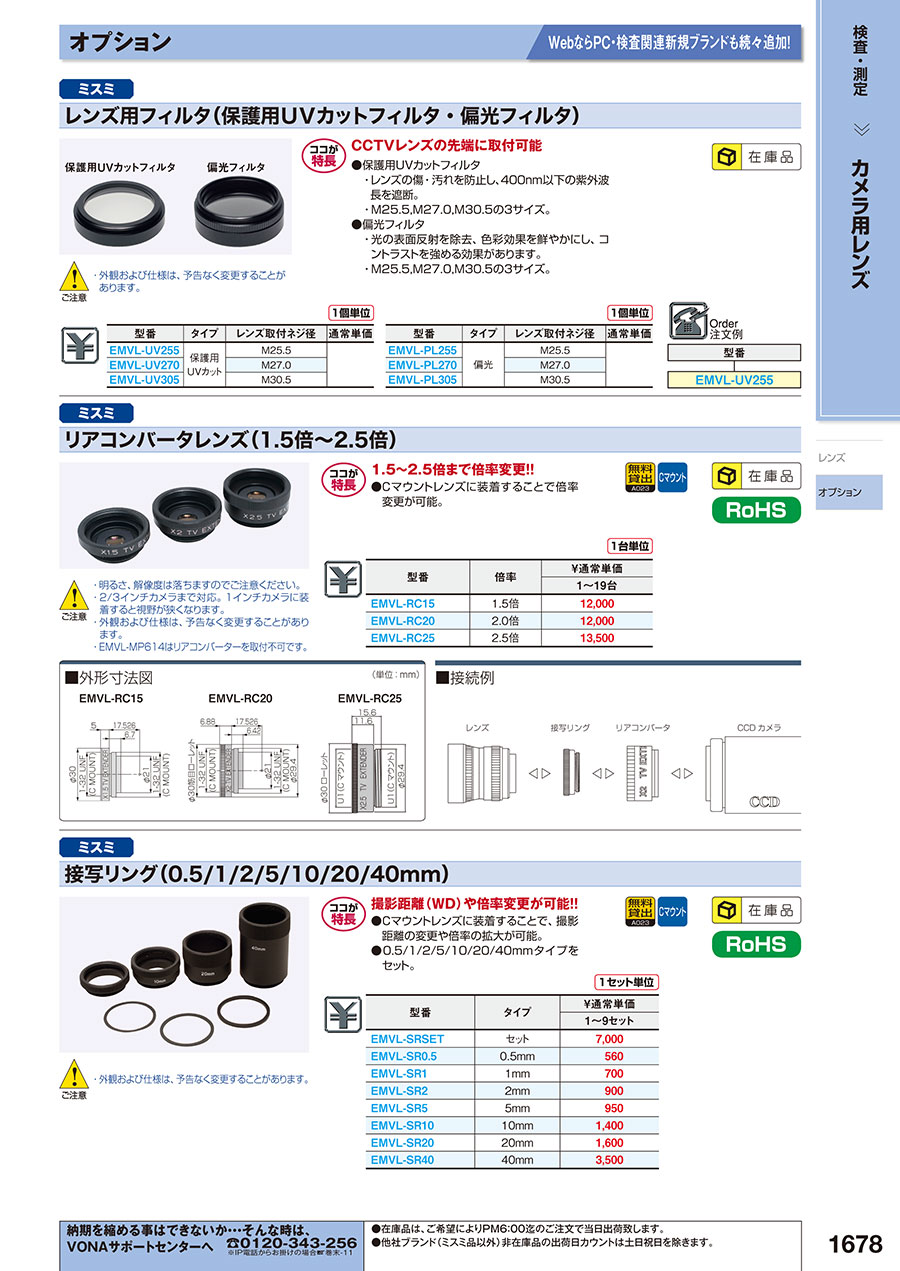

レンズ用フィルタ（保護用ＵＶカットフィルタ・偏光フィルタ）
- 通常単価(税別)
- 6,000円
- 税込単価
- 6,600円
【特長】保護用UVカットフィルタ・レンズの傷・汚れを防止・400nm以下の紫外...
詳細情報を確認するご注意
- 材料や部材入手難などの影響により納期が不安定になっています。
販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
注文停止中の商品は、再入荷時期の目途が立っておりません。
未確定：候補が6型番あります。
商品仕様
規格表
| 型式 |
| EMVL-UV255 |
| 型式 | タイプ | レンズ取付ネジ径 |
| EMVL-UV255 | 保護用 UVカット | M25.5 |
| EMVL-UV270 | M27.0 | |
| EMVL-UV305 | M30.5 |
| 型式 | タイプ | レンズ取付ネジ径 |
| EMVL-PL255 | 偏光 | M25.5 |
| EMVL-PL270 | M27.0 | |
| EMVL-PL305 | M30.5 |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
6,000円 ( 6,600円 ) | 在庫品1日目当日出荷可能 |
6,000円 ( 6,600円 ) | 在庫品1日目当日出荷可能 |
6,000円 ( 6,600円 ) | 在庫品1日目当日出荷可能 |
6,000円 ( 6,600円 ) | 在庫品1日目当日出荷可能 |
6,000円 ( 6,600円 ) | 在庫品1日目当日出荷可能 |
6,000円 ( 6,600円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特長】
保護用UVカットフィルタ
・レンズの傷・汚れを防止
・400nm以下の紫外波長を遮断
・M25.5,M27.0,M30.5の3サイズ
偏光フィルタ
・光の表面反射を除去
・色彩効果を鮮やかにコントラストを強める効果
・M25.5,M27.0,M30.5の3サイズ
ご注意
- 材料や部材入手難などの影響により納期が不安定になっています。
販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
注文停止中の商品は、再入荷時期の目途が立っておりません。
ココが特長
CCTVレンズの先端に取付可能●保護用UVカットフィルタ
・M25.5,M27.0,M30.5の3サイズ。
●偏光フィルタ
・光の表面反射を除去、色彩効果を鮮やかにし、コントラストを強める効果があります。
・M25.5,M27.0,M30.5の3サイズ。
ご注意
EMVL-UV270は2019年、EMVL-UV225は2022月1月以降、EMVL-UV305は2022年10月以降から下記の仕様変更となります。
共通仕様
接写リング取付換算表 ～メガピクセルレンズ用～
| レンズ 焦点距離 | EMVL-MP420 | EMVL-MP614 | EMVL-MP814 | EMVL-MP1022 | ||||||||||||
| 接写リング (mm) | 視野 | WD(mm) | 視野 | WD(mm) | 視野 | WD(mm) | 視野 | WD(mm) | ||||||||
| 1/2" | 1/3" | 1/4" | 1/2" | 1/3" | 1/4" | 1/2" | 1/3" | 1/4" | 1/2" | 1/3" | 1/4" | |||||
| 0 | 126×168 | 95×126 | 71×95 | 97 | 171×229 | 129×171 | 96×129 | 201 | 66×88 | 49×66 | 37×49 | 102 | 49×65 | 37×49 | 28×37 | 91 |
| − | − | − | − | − | − | − | − | − | − | − | − | − | − | − | − | |
| 0.5 | 30×41 | 23×30 | 17×23 | 14 | 43×58 | 32×43 | 24×32 | 41 | 30×41 | 23×30 | 17×23 | 51 | 33×44 | 25×33 | 18×25 | 56 |
| 40×53 | 30×40 | 23×30 | 23 | 58×77 | 43×58 | 33×43 | 59 | 40×53 | 30×40 | 23×30 | 126 | 98×131 | 73×98 | 55×73 | 196 | |
| 1 | 17×23 | 13×17 | 10×13 | 3 | 25×33 | 18×25 | 14×18 | 18 | 17×23 | 13×17 | 10×13 | 31 | ||||
| 20×27 | 15×20 | 11×15 | 6 | 29×38 | 22×29 | 16×22 | 23 | 20×27 | 15×20 | 11×15 | 57 | |||||
| 1.5 | 17×23 | 13×17 | 10×13 | 8 | 19×25 | 14×19 | 11×14 | 21 | ||||||||
| 19×26 | 14×19 | 11×14 | 11 | 27×35 | 20×27 | 15×20 | 34 | |||||||||
| 2 | 13×18 | 10×13 | 7.5×10 | 3 | 15×20 | 12×15 | 8.6×12 | 15 | ||||||||
| 14×19 | 11×14 | 8.1×11 | 5 | 20×27 | 15×20 | 11×15 | 22 | |||||||||
| レンズ 焦点距離 | EMVL-1214J | EMVL-1614J | EMVL-MP2020 | EMVL-MP3020 | ||||||||||||
| 接写リング (mm) | 視野 | WD(mm) | 視野 | WD(mm) | 視野 | WD(mm) | 視野 | WD(mm) | ||||||||
| 1/2" | 1/3" | 1/4" | 1/2" | 1/3" | 1/4" | 1/2" | 1/3" | 1/4" | 1/2" | 1/3" | 1/4" | |||||
| 0 | 60×80 | 45×60 | 34×45 | 197 | 22×29 | 17×22 | 12×17 | 88 | 29×39 | 22×29 | 16×22 | 190 | ||||
| − | − | − | − | − | − | − | − | 229×305 | 171×229 | 129×171 | 984 | 155×206 | 116×155 | 87×116 | 986 | |
| 0.5 | 40×53 | 30×40 | 23×30 | 92 | 44×58 | 33×44 | 25×33 | 141 | 20×27 | 15×20 | 11×15 | 79 | 27×35 | 20×27 | 15×20 | 173 |
| 91×121 | 68×91 | 51×68 | 223 | 102×136 | 77×102 | 57×77 | 343 | 107×142 | 80×107 | 60×80 | 447 | 102×136 | 77×102 | 57×77 | 639 | |
| 1 | 30×40 | 23×30 | 17×23 | 65 | 34×45 | 26×34 | 19×26 | 108 | 18×24 | 14×18 | 10×14 | 71 | 24×32 | 18×24 | 14×18 | 159 |
| 52×69 | 39×52 | 29×39 | 120 | 62×83 | 47×62 | 35 ×47 | 204 | 70×93 | 52×70 | 39×52 | 287 | 75×100 | 56×75 | 42×56 | 473 | |
| 1.5 | 24×32 | 18×24 | 14×18 | 50 | 28×37 | 21×28 | 16×21 | 87 | 17×22 | 12×17 | 9×12 | 64 | 22×30 | 17×22 | 13×17 | 148 |
| 36×48 | 27×36 | 20×27 | 80 | 45×60 | 34×45 | 25×34 | 144 | 51×68 | 38×51 | 29×38 | 209 | 59×79 | 44×59 | 33×44 | 376 | |
| 2 | 20×27 | 15×20 | 11×15 | 39 | 24×32 | 18×24 | 13×18 | 73 | 15×20 | 11×15 | 9×11 | 59 | 21×28 | 16×21 | 12×16 | 137 |
| 28×37 | 21×28 | 16×21 | 58 | 35×46 | 26×35 | 20×26 | 110 | 41×54 | 31×41 | 23×31 | 164 | 49×66 | 37×49 | 28×37 | 312 | |
| 5 | 13×17 | 9×13 | 7×9 | 34 | 10×14 | 7.8×10 | 6×7.8 | 38 | 15×19 | 11×15 | 8×11 | 98 | ||||
| 15×20 | 11×15 | 8×11 | 42 | 18×24 | 14×18 | 10×14 | 67 | 24×32 | 18×24 | 14×18 | 156 | |||||
| 10 | 7.0×9.3 | 5.2×7.0 | 3.9×5.2 | 15 | 6.8×9.1 | 5.1×6.8 | 3.8×5.1 | 22 | 9.6×13 | 7.2×9.6 | 5.4×7.2 | 68 | ||||
| 7.7×10.3 | 5.8×7.7 | 4.3×5.8 | 16 | 9.5×13 | 7.1×9.5 | 5.3×7.1 | 30 | 13×18 | 9.9×13 | 7.4×9.9 | 86 | |||||
| 15 | 5.1×6.8 | 3.8×5.1 | 2.9×3.8 | 15 | 7.2×9.6 | 5.4×7.2 | 4×5.4 | 53 | ||||||||
| 6.4×8.5 | 4.8×6.4 | 3.6×4.8 | 17 | 9.0×12 | 6.8×9.0 | 5×6.8 | 60 | |||||||||
| 20 | 5.8×7.7 | 4.3×5.8 | 3.2×4.3 | 44 | ||||||||||||
| 6.9×9.2 | 5.2×6.9 | 3.9×5.2 | 47 | |||||||||||||
| レンズ 焦点距離 | EMVL-MP2514J | EMVL-MP3514J | EMVL-MP5018J | |||||||||
| 接写リング (mm) | 視野 | WD(mm) | 視野 | WD(mm) | 視野 | WD(mm) | ||||||
| 1/2" | 1/3" | 1/4" | 1/2" | 1/3" | 1/4" | 1/2" | 1/3" | 1/4" | ||||
| 0 | 55×74 | 41×55 | 31×41 | 291 | 55×73 | 41×55 | 31×41 | 391 | 48×63 | 36×48 | 27×36 | 482 |
| − | − | − | − | − | − | − | − | − | − | − | − | |
| 0.5 | 45×60 | 34×45 | 25×34 | 236 | 47×63 | 35×47 | 27×35 | 337 | 43×58 | 32×43 | 24×32 | 438 |
| 107×142 | 80×107 | 60×80 | 560 | 98×131 | 74×98 | 55×74 | 701 | 80×107 | 60×80 | 45×60 | 813 | |
| 1 | 38×51 | 29×38 | 21×29 | 200 | 41×55 | 31×41 | 23×31 | 295 | 40×53 | 30×40 | 22×30 | 402 |
| 74×99 | 55×74 | 42×55 | 390 | 75×100 | 56×75 | 42×56 | 542 | 69×91 | 51×69 | 39×51 | 693 | |
| 1.5 | 33×44 | 25×33 | 19×25 | 172 | 37×49 | 28×37 | 21×28 | 263 | 37×49 | 28×37 | 21×28 | 371 |
| 57×76 | 43×57 | 32×43 | 298 | 62×82 | 46×62 | 35×46 | 441 | 60×80 | 45×60 | 34×45 | 604 | |
| 2 | 29×39 | 22×29 | 16×22 | 151 | 33×44 | 25×33 | 19×25 | 235 | 34×45 | 26×34 | 19×26 | 345 |
| 46×62 | 35×46 | 26×35 | 241 | 52×70 | 39×52 | 29×39 | 371 | 53×70 | 40×53 | 30×40 | 536 | |
| 5 | 17×23 | 13×17 | 10×13 | 87 | 21×28 | 16×21 | 12×16 | 145 | 24×32 | 18×24 | 13×18 | 239 |
| 22×29 | 16×22 | 12×16 | 111 | 27×36 | 20×27 | 15×20 | 188 | 32×42 | 24×32 | 18×24 | 317 | |
| 10 | 10×13 | 7.5×10 | 5.6×7.5 | 50 | 13×17 | 9.6×13 | 7.2×9.6 | 87 | 16×21 | 12×16 | 8.9×12 | 159 |
| 12×15 | 8.6×12 | 6.5×8.6 | 57 | 15×20 | 11×15 | 8.4×11 | 101 | 19×25 | 14×19 | 11×14 | 188 | |
| 15 | 7.1×9.5 | 5.3×7.1 | 4.0×5.3 | 35 | 9.3×12 | 7.0×9.3 | 5.2×7.0 | 62 | 12×16 | 8.8×12 | 6.6×8.8 | 118 |
| 7.8×10 | 5.9×7.8 | 4.4×5.9 | 37 | 10×14 | 7.8×10 | 5.8×7.8 | 67 | 13×18 | 10×13 | 7.6×１0 | 133 | |
| 20 | 5.5×7.4 | 4.1×5.5 | 3.1×4.1 | 26 | 7.3×9.7 | 5.5×7.3 | 4.1×5.5 | 47 | 9.4×13 | 7.1×9.4 | 5.3×7.1 | 95 |
| 5.9×7.9 | 4.5×5.9 | 3.3×4.5 | 27 | 7.9×11 | 5.9×7.9 | 4.4×5.9 | 50 | 11×14 | 7.8×11 | 5.9×7.8 | 103 | |
| 25 | 6.0×8.0 | 4.5×6.0 | 3.4×4.5 | 37 | 7.8×10 | 5.9×7.8 | 4.4×5.9 | 78 | ||||
| 6.4×8.5 | 4.8×6.4 | 3.6×4.8 | 39 | 8.5×11 | 6.4×8.5 | 4.8×6.4 | 83 | |||||
| 30 | 6.7×9.0 | 5.0×6.７ | 3.8×5.0 | 67 | ||||||||
| 7.2×9.6 | 5.4×7.2 | 4.1×5.4 | 70 | |||||||||
| 35 | 5.9×7.8 | 4.4×5.9 | 3.3×4.4 | 59 | ||||||||
| 4.7×6.3 | 4.7×6.3 | 3.5×4.7 | 60 | |||||||||
接写リング取付換算表の値より【拡大】して見たい場合
【例】
●WD ：50mm～150mm
●視野 ：3mm角
●インチサイズ：1/2インチ（EMVC-IUC130A）
●WD ：50mm～150mm
●視野 ：3mm角
●インチサイズ：1/2インチ（EMVC-IUC130A）
【選択肢】リアコンバータレンズ（5115）を使用
【候補①】 焦点距離 35mm ＋ 接写リング20mm ＋ 2.5倍レンズ
●WD 51～59mm
●視野 縦2.7×横3.6 ～ 縦3.4×横4.4
※取付換算表の値を÷2.5
| 13,900円 | ： | EMVL-MP3520（35mmレンズ） |
| 7,000円 | ： | 接写リングセット |
| ＋13,500円 | ： | EMVL-RC25（2.5倍） |
| 34,400円 |
【候補②】 焦点距離 50mm ＋ 接写リング35mm ＋ 2倍レンズ
●WD 82～123mm
●視野 縦3.0×横4.0 ～ 縦3.4×横4.5
※取付換算表の値を÷2
| 13,900円 | ： | EMVL-MP5028（50mmレンズ） |
| 7,000円 | ： | 接写リングセット |
| ＋12,000円 | ： | EMVL-RC20（2.0倍） |
| 32,900円 |
接写リング取付換算表の値より【広角】で見たい場合
【計算式】WD：視野 ＝ 焦点距離：インチサイズ
※インチサイズ 1/2インチ＝4.8mm，1/3インチ＝3.6mm
1/4インチ＝2mm，2/3インチ＝6.6mm を代入
1/4インチ＝2mm，2/3インチ＝6.6mm を代入
| 【例①】 ●WD ：1,000mm ●視野 ：？ ●インチサイズ：1/2インチ（EMVC-IUC130A） ●焦点距離 ：16mmレンズ |  | 【計算】 1000 ： 視野 ＝ 16 ： 4.8 → 視野 ＝ 4.8×1000÷16→ 視野 ＝ 300mm 視野は 縦300 × 横400 になります。 |
| 【例②】 ●WD ：600mm ●視野 ：100mm ●インチサイズ：1/4インチ（EMVC-AM40） ●焦点距離 ：？ | | 【計算】 600 ： 100 ＝ 焦点距離 ： 2 → 焦点距離 ＝ 2×600÷100→ 焦点距離 ＝ 12mm レンズは 焦点距離12mmを選びます。 |
| 【例③】 ●WD ：100mm ●視野 ：100mm ●インチサイズ：1/4インチ（EMVC-AM40） ●焦点距離 ：？ | | 【計算】 100 ： 100 ＝ 焦点距離 ： 2 → 焦点距離 ＝ 2×100÷100→ 焦点距離 ＝ 2mm レンズ焦点距離2mmが無いため、近い3.5mmを選びます。 WD ： 100 ＝ 3.5 ： 2 → WD ＝ 3.5×100÷2→ WD ＝ 175mm WDを175mmにすれば、視野100mmで撮影できます。 |
※上記計算は参考値ですので、実機でご確認をお願いします。
