2方向可動アーム（壁面／レール対応）
- 通常単価(税別)
- 8,000円～13,000円
- 税込単価
- 8,800円～14,300円
通常出荷日：在庫品1日目当日出荷可能
【用途】・壁面・レール固定 DPAM-PA03用アーム【特長】●DPAM-LA19P・耐荷重5kg・ア...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 材料や部材入手難などの影響により納期が不安定になっています。
販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
注文停止中の商品は、再入荷時期の目途が立っておりません。
未確定：候補が2型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
規格表
| 型式 | 可動 | 耐荷重 (kg) | 重量 (kg) | 材質 | VESA100対応可否 | ||
| 左右 | 上下 | 回転 | |||||
| DPAM-LA19P | 160° | -25〜10° | - | 5 | 0.6 | アルミニウム合金 | 対応 変換プレート付属 |
| DPAM-LA37P | 180° | -90〜90° | 270° | 14 | 1.4 | アルミニウム合金 | 対応 変換プレート付属 |
納期
| 出荷日 |
| 翌日（当日） |
(在庫品)
概要仕様
DPAM-LA37P
付属品
| ① | VESA100mmプレート | 1枚 |
| ② | モニタ固定用ネジ（M4-10） | 8本 |
| ③ | レール取付用皿キャップネジ（M6-12） | 2本 |
| ④ | レール取付用ナット | 2本 |
| ⑤ | 六角レンチ | 1本 |
| ⑥ | レール傷防止シート | 1枚 |
| ⑦ | スパナ（DPAM-LA37Pのみ） | 1本 |
外形図 | ||
| DPAM-LA19P | （単位：mm） | |
 | ||
| DPAM-LA37P | ||
 | ||
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
8,000円 ( 8,800円 ) | 在庫品1日目当日出荷可能 |
13,000円 ( 14,300円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【用途】
・壁面・レール固定 DPAM-PA03用アーム
【特長】
●DPAM-LA19P
・耐荷重5kg
・アーム上部のノブの調整で簡単にモニタの角度調整が可能
・関節部は球体構造
・左右160°、上下-25〜10°にモニタの角度調整可能
●DPAM-LA37P
・耐荷重14kg
・関節部はアルミダイキャスト製で繰返しの動作に高耐久
・関節部は二重の関節構造
・ボルトの調整で左右180°、上下-90〜90°にモニタの角度調整可能
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 材料や部材入手難などの影響により納期が不安定になっています。
販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
注文停止中の商品は、再入荷時期の目途が立っておりません。
【ココが特長】
壁面・レール固定
（DPAM-PA03利用）用アーム
●DPAM-LA19P：アーム上部のノブの調整で簡単にモニタの角度調整が可能。（耐荷重5kg）
●関節部は球体構造となっており、左右160°、上下-25〜10°にモニタの角度調整が可能。
●DPAM-LA37P：関節部はアルミダイキャスト製で繰返しの動作に高耐久。（耐荷重14kg）
●関節部は二重の関節構造となっており、ボルトの調整で左右180°、上下-90〜90°にモニタの角度調整が可能。
壁面・レール固定
（DPAM-PA03利用）用アーム
●DPAM-LA19P：アーム上部のノブの調整で簡単にモニタの角度調整が可能。（耐荷重5kg）
●関節部は球体構造となっており、左右160°、上下-25〜10°にモニタの角度調整が可能。
●DPAM-LA37P：関節部はアルミダイキャスト製で繰返しの動作に高耐久。（耐荷重14kg）
●関節部は二重の関節構造となっており、ボルトの調整で左右180°、上下-90〜90°にモニタの角度調整が可能。
【ご注意】
・モニタ重量が耐荷重を下回る場合でも、モニタ重心位置によりアームにかかる荷重が変わるため、モニタを保持できない場合があります。
・外観および仕様は、予告なく変更することがあります。
・モニタにより、可動図通りにならない時があります。
・モニタ重量が耐荷重を下回る場合でも、モニタ重心位置によりアームにかかる荷重が変わるため、モニタを保持できない場合があります。
・外観および仕様は、予告なく変更することがあります。
・モニタにより、可動図通りにならない時があります。
・ボルトの締め込みすぎにご注意お願い致します。
タテ関節部分で使用しているボルトを強く締めすぎ、お客様起因のネジの山崩れが発生しております。
締めすぎて破損した場合、補償対象外となりますのでご注意お願い致します。
貸出サービスは終了となりました。
//jp.misumi-ec.com/maker/misumi/el/service/freerent.html

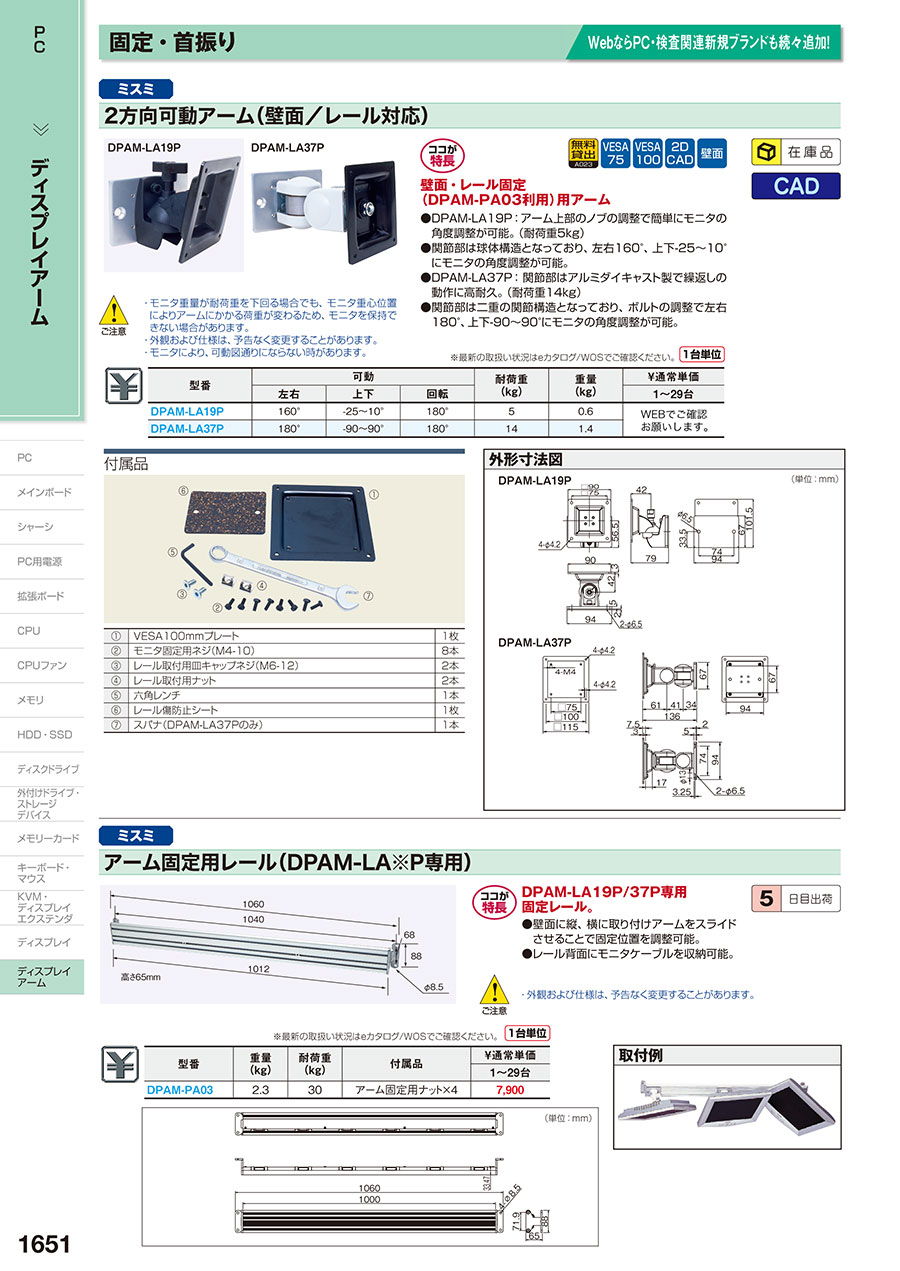

カタログ
商品担当おすすめ
2方向可動アーム（壁面／レール対応）のレビュー
タッチパネルBOXの取付
3
3.02016/11/12
角度調整が楽に出来て、良かった。
取付も簡単でした。
価格面でもう少し安価に出来ませんか。
1人が参考にしています。
タッチパネルボックスの取り付けに使用しています
4
4.02023/12/20
タッチパネルボックスをアルミフレームの架台に取り付けるのに使用しています。この商品の100角のプレートに合わせてボックス...もっと読む
0人が参考にしています。
モニターの取り付けに使用しています
3
3.02023/11/21
画像検査の画面を映し出すモニターを取り付けるために購入しました。社内の別の職場で使っているところを見て、今回の設備にも使...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Qこのディスプレイアームの可動範囲や可動方向を教えて下さい。
A
セレクションガイドにて用途、可動方向、取付方法等をご確認ください。
https://jp.misumi-ec.com/maker/misumi/el/select/camera_parts02.html
https://jp.misumi-ec.com/maker/misumi/el/select/camera_parts02.html
Q取付穴が横向きになっていますが、 90°回転させて縦向きに取り付けることは可能でしょうか。
A
縦の取り付けは保証対象外となります。 こちらの商品はレール取付用のアームとなっておりますが縦型レールに取り付けた場合、ボルトがわずかにでも緩んだ場合に落下の恐れがございます。 また、壁面などに直接ボルト等で取りつける場合でも、縦で取りつけた場合、関節の順番が変わってしまうため耐荷重が落ちてしまいます。
