セーフティライトカーテン用延長ケーブル

セーフティライトカーテン用延長ケーブル
  • セーフティライトカーテン用延長ケーブル
  • セーフティライトカーテン用延長ケーブル
通常単価(税別)
6,760円～9,940円
税込単価
7,436円～10,934円
通常出荷日：在庫品1日目当日出荷可能

当日出荷可能、最大10mまでラインアップしたセーフティライトカーテン用延長ケーブル。

  • セーフティライトカーテン本体はこちらです。
  • REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
  • 当ページの価格表は26年2月時点の情報です。
未確定：候補が3型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

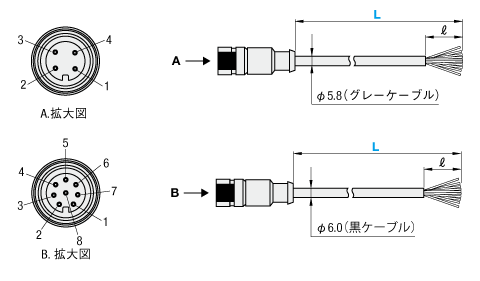

外形図・規格表

■コネクタピン概要

投光器（M12 防水航空用コネクタ 4ピン メスケーブル） 受光器（M12 防水航空用コネクタ 8ピン メスケーブル）
■ケーブル機能表
ケーブルピン番号線色機能接続説明
投光器側1茶24V電源正極DC電源の+24V正極に接続
3青0V電源負極DC電源の0V負極に接続
2灰RS485+設定／同期RS485+配線図参照
4ピンクRS485−設定／同期RS485−
*PE黄PEシールド線接地／GND接続
受光器側2茶24V電源正極DC電源の+24V正極に接続
7青0V電源負極DC電源の0V負極に接続
5灰RS485+設定／同期RS485+配線図参照
6ピンクRS485−設定／同期RS485−
*PE黄PEシールド線接地／GND接続
8黒OSSD1 スイッチ出力端子スイッチ信号入力ポート1へ接続
1白OSSD2 スイッチ出力端子スイッチ信号入力ポート2へ接続
4黄EDM検出およびリセット入力配線図参照
3緑―未使用線
[ ! ]PEピンは、伝送線のシールド網をM12防水航空用コネクタの金属外殻にハンダ付けした接点です。
[ ! ]セーフティライトカーテン本体および取付用ブラケットは付属しておりません。

規格表

注文例 型式-呼び
 E-LV4SLC-10M
・下表の価格表は26年2月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型番ケーブル長さ￥基準価格
TYPE呼びL(m)ℓ (mm)
E-LV4SLC3.5M3.51506,760
5M57,500
10M109,940
■電線・ケーブル仕様
投光器側／受光器側投光器側受光器側
構成部品4芯シールドケーブル（外径5.8mm、灰色）8芯シールドケーブル（黒色・外径5.8mm）
導体構造AWG/mm40/0.08BS+250D
材質銅導体
OD/外径(mm)0.08±0.005
絶縁芯線数48
芯線材質PVC 35P（耐熱温度105℃）
芯線直径(mm)1.1+0/-0.11.05+0/-0.1
平均厚さ(ｍｍ)0.2
色1.茶 2.灰 3.青 4.ピンク1. 白　2. 黄　3. 緑　4. 青　5. 灰　6. 茶　7. ピンク　8. 黒
シールドアルミ箔＋ポリエステルフィルムAL.FACE OUTSIDE
構造（N/mm）96/0.10±3
材質錫メッキ銅線(TS)
シールド率(%）80%
外被覆外被覆直径(ｍｍ)5.8+0.1 mm
材質110P PVC(セミマット仕上げ)110P PVC
色灰黒
平均厚さ(mm)0.5
最小曲げ半径30mm
マーキングAVVR 300/300V 4×0.2mm2（JB/T8734.4-2016準拠、CE認証取得）AVVR 300/300V 8×0.2mm2（JB/T8734.4-2016準拠、CE認証取得）
製品画像
光同期配線方式の例
NPN出力（EDMなし、自動リセット）
線同期配線方式の例
NPN出力配線図（EDMなし、自動リセット）

型番リスト

表示件数
  • 1
    • 型番
    E-LV4SLC-3.5M
    E-LV4SLC-5M
    E-LV4SLC-10M

    ケーブル長

    (mm)

    		最小発注数量
    3.5
    1個
    5
    1個
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    6,760円
    ( 7,436円 )
    在庫品1日目当日出荷可能
    7,500円
    ( 8,250円 )
    在庫品1日目当日出荷可能
    9,940円
    ( 10,934円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    当日出荷可能、最大10mまでラインアップしたセーフティライトカーテン用延長ケーブル。

    ご注意

    • セーフティライトカーテン本体はこちらです。
    • REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
    • 当ページの価格表は26年2月時点の情報です。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は マニュアルカタログをご覧ください。
