六角穴付ボルト －アルミニウム合金－
未確定：候補が55型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
外形図・規格表

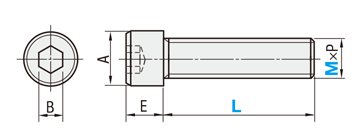

外形図
CBAL(アルミ)
CBALB(アルミ・黒アルマイト)
CBALB(アルミ・黒アルマイト)
| Type | [ M ]材質 | [ S ]表面処理 |
| CBAL | A2017 | ー |
| CBALB | 黒アルマイト |
規格表
| 型式 | - | L |
| CBAL5 | - | 12 |
| M×P | A | E | B |
| 3×0.5 | 5.5 | 3 | 2.5 |
| 4×0.7 | 7 | 4 | 3 |
| 5×0.8 | 8.5 | 5 | 4 |
| 6×1.0 | 10 | 6 | 5 |
| 8×1.25 | 13 | 8 | 6 |
| 10×1.5 | 16 | 10 | 8 |
L寸公差
[ ! ]JIS B 1176に準拠。
| 寸法区分 | 公差 | |
| を超え | 以下 | (㎜) |
| 5 | 6 | ±0.24 |
| 8 | 10 | ±0.29 |
| 12 | 16 | ±0.35 |
| 20 | 30 | ±0.42 |
| 35 | 50 | ±0.5 |
[ ! ]六角穴ボルトに関する技術情報こちら>>
■金属の比較
[ ! ]チタンに関してはこちらの商品をご確認ください。
| 項目 | 単位 | アルミ | チタン | 鉄 |
| 比重 | g/cm3 | 2.7 | 4.5 | 7.9 |
| 引張強さ | N/mm2 | 78 | 377 | 315 |
| 熱伝導率 | cal/cm・sec・℃ | 0.487 | 0.041 | 0.145 |
| ヤング率 | kN/mm2 | 69 | 106 | 205 |
■六角穴付ボルトの機械的性質（参考）
[ ! ]チタンに関してはこちらの商品をご確認ください。
[ ! ]表中の数値は参考値であり保証値ではありません。
[ ! ]推奨締付けトルクはねじり破断トルク×50%になります。
[ ! ]黒アルマイト品は上記数値の約80%になります。
| 引張破断荷重 [N] | ねじり破断トルク [N・m] | |||
| アルミ | (参考)チタン | アルミ | (参考)チタン | |
| M3 | 1,650 | 3,210 | 1.0 | 2.4 |
| M4 | 2,890 | 5,610 | 2.5 | 4.7 |
| M5 | 4,680 | 9,080 | 6.7 | 9.8 |
| M6 | 6,630 | 12,800 | 11.0 | 11.3 |
| M8 | 12,000 | 23,400 | 30.0 | 22.8 |
| M10 | 23,560 | 37,100 | 48.0 | 61.5 |
[ ! ]表中の数値は参考値であり保証値ではありません。
[ ! ]推奨締付けトルクはねじり破断トルク×50%になります。
[ ! ]黒アルマイト品は上記数値の約80%になります。
関連リンク
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
211円 ( 232円 ) | 在庫品1日目当日出荷可能 |
161円 ( 177円 ) | 在庫品1日目当日出荷可能 |
161円 ( 177円 ) | 在庫品1日目当日出荷可能 |
185円 ( 204円 ) | 在庫品1日目当日出荷可能 |
185円 ( 204円 ) | 在庫品1日目当日出荷可能 |
220円 ( 242円 ) | 在庫品1日目当日出荷可能 |
192円 ( 211円 ) | 在庫品1日目当日出荷可能 |
191円 ( 210円 ) | 在庫品1日目当日出荷可能 |
173円 ( 190円 ) | 在庫品1日目当日出荷可能 |
191円 ( 210円 ) | 在庫品1日目当日出荷可能 |
193円 ( 212円 ) | 在庫品1日目当日出荷可能 |
216円 ( 238円 ) | 在庫品1日目当日出荷可能 |
222円 ( 244円 ) | 在庫品1日目当日出荷可能 |
174円 ( 191円 ) | 在庫品1日目当日出荷可能 |
194円 ( 213円 ) | 在庫品1日目当日出荷可能 |
194円 ( 213円 ) | 在庫品1日目当日出荷可能 |
227円 ( 250円 ) | 在庫品1日目当日出荷可能 |
250円 ( 275円 ) | 在庫品1日目当日出荷可能 |
302円 ( 332円 ) | 在庫品1日目当日出荷可能 |
247円 ( 272円 ) | 在庫品1日目当日出荷可能 |
247円 ( 272円 ) | 在庫品1日目当日出荷可能 |
265円 ( 292円 ) | 在庫品1日目当日出荷可能 |
279円 ( 307円 ) | 在庫品1日目当日出荷可能 |
279円 ( 307円 ) | 在庫品1日目当日出荷可能 |
244円 ( 268円 ) | 在庫品1日目当日出荷可能 |
318円 ( 350円 ) | 在庫品1日目当日出荷可能 |
318円 ( 350円 ) | 在庫品1日目当日出荷可能 |
396円 ( 436円 ) | 在庫品1日目当日出荷可能 |
361円 ( 397円 ) | 在庫品1日目当日出荷可能 |
361円 ( 397円 ) | 在庫品1日目当日出荷可能 |
387円 ( 426円 ) | 在庫品1日目当日出荷可能 |
387円 ( 426円 ) | 在庫品1日目当日出荷可能 |
254円 ( 279円 ) | 在庫品1日目当日出荷可能 |
254円 ( 279円 ) | 在庫品1日目当日出荷可能 |
264円 ( 290円 ) | 在庫品1日目当日出荷可能 |
273円 ( 300円 ) | 在庫品1日目当日出荷可能 |
303円 ( 333円 ) | 在庫品1日目当日出荷可能 |
260円 ( 286円 ) | 在庫品1日目当日出荷可能 |
279円 ( 307円 ) | 在庫品1日目当日出荷可能 |
279円 ( 307円 ) | 在庫品1日目当日出荷可能 |
293円 ( 322円 ) | 在庫品1日目当日出荷可能 |
269円 ( 296円 ) | 在庫品1日目当日出荷可能 |
290円 ( 319円 ) | 在庫品1日目当日出荷可能 |
290円 ( 319円 ) | 在庫品1日目当日出荷可能 |
340円 ( 374円 ) | 在庫品1日目当日出荷可能 |
340円 ( 374円 ) | 在庫品1日目当日出荷可能 |
292円 ( 321円 ) | 在庫品1日目当日出荷可能 |
292円 ( 321円 ) | 在庫品1日目当日出荷可能 |
299円 ( 329円 ) | 在庫品1日目当日出荷可能 |
333円 ( 366円 ) | 在庫品1日目当日出荷可能 |
335円 ( 369円 ) | 在庫品1日目当日出荷可能 |
324円 ( 356円 ) | 在庫品1日目当日出荷可能 |
397円 ( 437円 ) | 在庫品1日目当日出荷可能 |
397円 ( 437円 ) | 在庫品1日目当日出荷可能 |
472円 ( 519円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特長】
"軽量化"したいシーンで大活躍する六角穴付アルミボルト。
材質はA2017合金、シルバーと黒の2種類からお選びいただけます。
ご注意
- より高機能な六角穴付チタンボルトはこちらのページに移行しました。新登場となるβチタン合金も取り揃えております。（2026年4月発売）
- 当ページの価格表は26年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
■価格表
・下記の価格表は26年1月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・下記の価格表は26年1月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | L | CBAL | CBALB | *数量 | |||
| Type | M(並目) | ￥基準価格 | ￥スライド価格 | ￥基準価格 | ￥スライド価格 | ||
| *数量未満 | *数量以上 | *数量未満 | *数量以上 | ||||
| CBAL CBALB | 3 | 6 | 211 | 190 | ー | ー | 100 |
| 8 | 161 | 150 | 254 | 231 | |||
| 10 | 161 | 150 | 254 | 231 | |||
| 12 | 185 | 174 | 264 | 242 | |||
| 15 | 185 | 174 | 273 | 250 | |||
| 20 | 220 | 198 | 303 | 285 | |||
| 4 | 6 | 192 | 181 | ー | ー | ||
| 8 | 191 | 180 | ー | ー | |||
| 10 | 173 | 162 | 260 | 237 | |||
| 12 | 191 | 180 | 279 | 256 | |||
| 15 | 193 | 182 | 279 | 256 | |||
| 20 | 216 | 195 | 293 | 276 | |||
| 5 | 8 | 222 | 204 | ー | ー | ||
| 10 | 174 | 164 | 269 | 246 | |||
| 12 | 194 | 178 | 290 | 267 | |||
| 15 | 194 | 178 | 290 | 267 | |||
| 20 | 227 | 206 | 340 | 322 | |||
| 25 | 250 | 227 | 340 | 322 | |||
| 6 | 8 | 302 | 278 | ー | ー | ||
| 10 | 247 | 233 | 292 | 268 | |||
| 12 | 247 | 233 | 292 | 268 | |||
| 15 | 265 | 245 | 299 | 282 | |||
| 20 | 279 | 254 | 333 | 316 | |||
| 25 | 279 | 254 | 335 | 317 | |||
| 8 | 15 | 244 | 221 | 324 | 288 | 50 | |
| 20 | 318 | 291 | 397 | 357 | |||
| 25 | 318 | 291 | 397 | 357 | |||
| 30 | 396 | 353 | 472 | 430 | |||
| 10 | 20 | 361 | 325 | ー | ー | ||
| 25 | 361 | 325 | ー | ー | |||
| 30 | 387 | 347 | ー | ー | |||
| 35 | 387 | 347 | ー | ー | |||
