【クリーン洗浄品】L型板金取付板・ブラケット－フリー寸法四角穴タイプ－ SWRDS

通常単価(税別): -

税込単価: -

通常出荷日：6日目～8日目

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご...

詳細を確認

洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
当ページの価格表は26年1月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

詳細を確認

未確定：候補が13型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

外形図・規格表
型番リスト
詳細情報

外形図・規格表

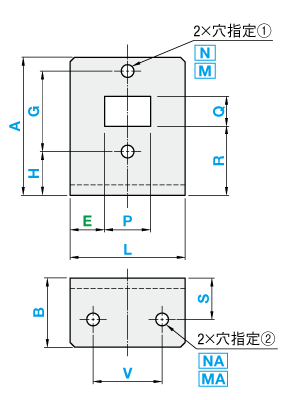

外形図

（共通寸法）

[ ! ]緑色のパラメータは省略可能です。省略した場合、センターに対して均等配置になります。詳細は>>こちら
[ ! ]仕様・加工限界の詳細は>>こちら

■穴種選択表

穴種	ボルト通し穴	タップ穴（並目）
Code	N・NA	M・MA
形状図	[ ! ]
形状図	[ ! ]d寸法は規格表下部「N・NA加工寸法表」参照

型式		[ M ]材質	[ S ]表面処理	洗浄方法
Type	材質記号	[ M ]材質	[ S ]表面処理	洗浄方法	洗浄環境	梱包形態	梱包環境
SL-SWRDS	SPU	T0.8~3.2: SPCC T4.5・6.0: SPHC	三価クロメート(白)	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-SWRDS	SPU		三価クロメート(白)	精密洗浄	クラス1000	脱気2重梱包	クラス１0
SL-SWRDS	SPK		三価クロメート(黒)	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-SWRDS	SPK		三価クロメート(黒)	精密洗浄	クラス1000	脱気2重梱包	クラス１0
SL-SWRDS	AM	A5052	－	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-SWRDS	AM		－	精密洗浄	クラス1000	脱気2重梱包	クラス１0
SL-SWRDS	AMW		アルマイト処理(白)	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-SWRDS	AMW		アルマイト処理(白)	精密洗浄	クラス1000	脱気2重梱包	クラス１0
SL-SWRDS	AMB		アルマイト処理(黒)	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-SWRDS	AMB		アルマイト処理(黒)	精密洗浄	クラス1000	脱気2重梱包	クラス１0
SL-SWRDS	SUD	SUS304(2B)	－	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-SWRDS				精密洗浄	クラス1000	脱気2重梱包	クラス１0
SHD-SWRDS				電解研磨＋精密洗浄	クラス1000	脱気2重梱包	クラス１0

[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に

詳細図を記載しておりますので、ご確認ください。

規格表

型式

－

穴指定①

－

穴指定②

Code・呼び径

Type

－

材質記号

SL-SWRDS

－

SPU

－

T4.5

－

A60

－

B30

－

L50

－

P20

－

Q13

－

E15

－

R30

－

H19

－

G35

－

V30

－

S18

－

MA5

型式

選択

指定1mm単位

穴指定①
Code/指定方法

穴指定②
Code/指定方法

Type

材質記号

SL-SWRDS
SH-SWRDS

SPU
SPK

0.8 ・ 1.0 ・ 1.2 ・ 1.6
2.3 ・ 3.2 ・ 4.5 ・ 6.0

20
～
200
(300)

[ ! ]

15
～
200

[ ! ]

10
～
200

[ ! ]

指定
1mm単位

指定
0.1mm単位

N
(ボルト通し穴)
0・3・4・5
6・8・10
（選択）
[ ! ]

M
(タップ穴)
0・3・4・5
6・8・10
（選択）
[ ! ]

指定
0.1mm単位

NA
(ボルト通し穴)
0・3・4・5
6・8・10
（選択）
[ ! ]

MA
(タップ穴)
0・3・4・5
6・8・10
（選択）
[ ! ]

AM
AMW
AMB

1.0 ・ 1.5 ・ 2.0 ・ 3.0 ・ 4.0 ・ 5.0

SL-SWRDS
SH-SWRDS
SHD-SWRDS

SUD

0.8 ・ 1.0 ・ 1.2 ・ 1.5 ・ 2.0
3.0 ・ 4.0 ・ 5.0 ・ 6.0

[ ! ]P・Q≧T×2
[ ! ]T6.0は、A≦300, B≧20, L≧20
[ ! ]四角穴の隅Rはほとんどつきません。
[ ! ]穴が端面に近すぎると穴が変形する可能性がありますが、加工限界内であればそのまま加工します。

[ ! ]N・NA加工寸法表

N・NA指定値	通し穴径(d)
0	(穴無し)
3	3.5
4	4.5
5	5.5
6	6.5
8	9
10	11

[ ! ]穴加工対応表

T	N・NA（ボルト通し穴）	M・MA（タップ穴）
0.8	0・3・4・5・6・8・10	0
1.0、1.2		0・3
1.5、1.6		0・3・4
2.0、2.3		0・3・4・5・6
3.0、3.2		0・3・4・5・6・8
4.0～6.0		0・3・4・5・6・8・10

[ ! ]AM/AMW/AMBはT1.0時タップ穴不可

追加工

・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

Alterations	コーナーカット	コーナーR加工
Alterations	A面のみ適応 ※B面はC2以下	A面のみ適応 ※B面はR2以下
Code	CC	CR
Spec.	CC=指定1mm単位 1≦CC≦10 指定方法型式末尾に追加（例）～－CC5	CR=指定1mm単位 1≦CR≦10 指定方法型式末尾に追加（例）～－CR5
￥/1Code	600	600

仕様・加工限界

[ ! ]許容差は下図を参照
＜加工寸法の普通許容差＞

商品	基準寸法の区分（A・B寸法）	6以下	6を超え 30以下	30を超え 120以下	120を超え 400以下
板金（曲げ無）	許容差（a・b）	±0.3	±0.5	±0.8	±1.2

※板金は、JIS B 0408の金属プレス加工品普通許容差の公差等級：B級を採用。
[ ! ]バリ高さ0.1以下
[ ! ]曲げ角度公差±1°

[ ! ]薄板の場合は、タップの山がつぶれる可能性がありますので締め付けの際はご注意ください。
[ ! ]下図のf,b,gの各部には加工限界があります。

T			f(穴と曲げの距離)			b (穴と断面との距離)	g (曲げと端面との距離)
SPCC SPHC	A5052	SUS304	通し穴	タップ穴	曲げ線と平行な長穴（四角穴）	b (穴と断面との距離)	g (曲げと端面との距離)
0.8	ー	0.8	2	3	3.5	1	5
1.0	1.0	1.0	2	3	3.5	1	5.5
1.2	ー	1.2	2	3	3.5	1	5.5
1.6	1.5	1.5	2	3	4	1	6
2.3	2.0	2.0	2	3	5	1.5	7
3.2	3.0	3.0	2	3	7	1.5	9
4.5	4.0	4.0	3	4	8(9)	2	11
ー	5.0	5.0	3	4	15	2.5	18
6.0	ー	6.0	3	4	15	2.5	18

[ ! ]T4.0・T4.5の曲げと平行な長穴のfは（9）となります。
[ ! ]上記加工限界値で寸法指定した場合、穴が変形する可能性があります。

[ ! ]プレスブレーキのブレーキ押さえによるキズが付きます。r・e・d寸法は目安となります。

T			曲げ後R	ブレーキキズ
T			曲げ後R	位置	深さ
SPCC SPHC	A5052	SUS304	（r）	（e）	（d）
0.8	ー	0.8	0.8	5	0.1
1.0	1.0	1.0	1.0	5	0.1
1.2	ー	1.2	1.2	5	0.1
1.6	1.5	1.5	1.5	6	0.1
2.3	2.0	2.0	2.0	7.5	0.1
3.2	3.0	3.0	3.0	10.5	0.2
4.5	4.0	4.0	4.0	13.5	0.3
ー	5.0	5.0	5.0	17	0.5
6.0	ー	6.0	6.0	17	0.5

[ ! ]曲げと穴の位置が近い場合、rが小さくなることがあります。

[ ! ]曲げによる食い込み、及び膨らみが付きます。

[ ! ]最小曲げRにて製作している為、衝撃など応力が集中する環境下でのご使用は破損のおそれがあります。

■材質（表面処理）、加工方法別の外観

	三価クロメート（白）	三価クロメート（黒）
	SPU	SPK
SPCC T0.8～3.2
SPHC T4.5～6.0

	なし	アルマイト処理（白）	アルマイト処理（黒）
	AM	AMW	AMB
A5052

	なし
	SUD
SUS304（2B) T0.8～6.0

洗浄工程

	※材質がステンレスの場合、アルカリ系温水洗浄となることがあります。
・脱脂洗浄（型式：SL-□□）	※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

作業環境：一般環境

脱脂洗浄

炭化水素系洗浄※
Ro水洗浄
中性洗剤洗浄

ジェット水洗

高圧ジェット水洗(Ro水)
後に純水(10MΩ・cm)で
洗浄

乾燥

エアブロー(オイルフリー)
使用

防錆梱包

防錆袋使用

・精密洗浄（型式：SH-□□）※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

作業環境：クラス1000

作業環境：クラス10

脱脂洗浄

炭化水素系洗浄※
Ro水洗浄
中性洗剤洗浄

ジェット水洗

高圧ジェット水洗(Ro水)
後に純水(10MΩ・cm)で
洗浄

温純水洗い

温純水(13MΩ・cm)使用

乾燥

窒素ブロー使用

脱気2重梱包

クリーンベンチ(クラス10)
で実施

・電解研磨+精密洗浄（型式：SHD-□□）

作業環境：クラス1000

作業環境：クラス10

脱脂洗浄

炭化水素系洗浄
Ro水洗浄
中性洗剤洗浄

電解研磨

材質に応じた電解研磨槽
で電解研磨

ジェット水洗

高圧ジェット水洗(Ro水)
後に純水(10MΩ・cm)で
洗浄

温純水洗い

温純水(13MΩ・cm)使用

乾燥

窒素ブロー使用

脱気2重梱包

クリーンベンチ(クラス10)
で実施

商品の形状や材質等によって溶剤や工程が変わることがあります。

梱包例

脱脂洗浄の場合 (TYPE型番：SL-□□）	精密洗浄または電解研磨＋精密洗浄の場合
脱脂洗浄の場合 (TYPE型番：SL-□□）	(TYPE型番：SH-□□・SHD-□□）
	オーステナイト系ステンレス・アルミ材質の場合	鉄・マルテンサイト系ステンレス材質の場合
防錆梱包（1重梱包）	1重目梱包2重目梱包	1重目梱包2重目梱包乾燥剤
一部商品・サイズによっては、梱包形態が異なる場合がございます。	[ ! ]1重目・2重目の梱包とも、脱気されております。	[ ! ]防錆対策として乾燥剤を同封しております。 1梱包につき1つになります。
一部商品・サイズによっては、梱包形態が異なる場合がございます。		[ ! ]防錆対策として乾燥剤を同封しております。 1梱包につき1つになります。

洗浄効果・利用推奨環境

洗浄方法	商品型番	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	利用シーン・工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	通常組立工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	バッテリー組立後工程
精密洗浄	SH-□□	脱気２重梱包	油分除去粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程
電解研磨＋精密洗浄	SHD-□□	脱気２重梱包	油分除去粉塵除去アウトガス低減	真空環境クリーン環境（クラス10～1,000）	半導体前工程
					液晶成膜工程
					有機EL前工程

型番リスト

表示件数

型番

SH-SWRDS-AM-T[1,1.5,2,3,4,5]-A[20-200/1]-B[5-200/1]-L[5-200/1]

SH-SWRDS-AMB-T[1,1.5,2,3,4,5]-A[20-200/1]-B[5-200/1]-L[5-200/1]

SH-SWRDS-AMW-T[1,1.5,2,3,4,5]-A[20-200/1]-B[5-200/1]-L[5-200/1]

SH-SWRDS-SPK-T[0.8,1,1.2,1.6,2.3,3.2,4.5,6]-A[20-300/1]-B[5-200/1]-L[5-200/1]

SH-SWRDS-SPU-T[0.8,1,1.2,1.6,2.3,3.2,4.5,6]-A[20-300/1]-B[5-200/1]-L[5-200/1]

SH-SWRDS-SUD-T[0.8,1,1.2,1.5,2,3,4,5,6]-A[20-300/1]-B[5-200/1]-L[5-200/1]

SHD-SWRDS-SUD-T[0.8,1,1.2,1.5,2,3,4,5,6]-A[20-300/1]-B[5-200/1]-L[5-200/1]

SL-SWRDS-AM-T[1,1.5,2,3,4,5]-A[20-200/1]-B[5-200/1]-L[5-200/1]

SL-SWRDS-AMB-T[1,1.5,2,3,4,5]-A[20-200/1]-B[5-200/1]-L[5-200/1]

SL-SWRDS-AMW-T[1,1.5,2,3,4,5]-A[20-200/1]-B[5-200/1]-L[5-200/1]

SL-SWRDS-SPK-T[0.8,1,1.2,1.6,2.3,3.2,4.5,6]-A[20-300/1]-B[5-200/1]-L[5-200/1]

SL-SWRDS-SPU-T[0.8,1,1.2,1.6,2.3,3.2,4.5,6]-A[20-300/1]-B[5-200/1]-L[5-200/1]

SL-SWRDS-SUD-T[0.8,1,1.2,1.5,2,3,4,5,6]-A[20-300/1]-B[5-200/1]-L[5-200/1]

詳細材質

洗浄方法

材質

表面処理

板厚 T

(mm)

外形寸法 A

(mm)

外形寸法 B

(mm)

外形寸法 L

(mm)

材質証明書：材質

材質証明書：表面処理

RoHS?

最小発注数量

A5052	精密洗浄	A5052	なし	1 ～ 5	20 ～ 200	5 ～ 200	5 ～ 200	A5052	なし	10	1個
A5052	精密洗浄	A5052	アルマイト処理（黒）	1 ～ 5	20 ～ 200	5 ～ 200	5 ～ 200	A5052	アルマイト処理（黒）	10	1個
A5052	精密洗浄	A5052	アルマイト処理（白）	1 ～ 5	20 ～ 200	5 ～ 200	5 ～ 200	A5052	アルマイト処理（白）	10	1個
SPCC(SPHC)	精密洗浄	SPCC/SPHC	三価クロメート（黒）	0.8 ～ 6	20 ～ 300	5 ～ 200	5 ～ 200	SPCC（T0.8～3.2）/SPHC（T4.5～6.0）	三価クロメート（黒）	10	1個
SPCC(SPHC)	精密洗浄	SPCC/SPHC	三価クロメート（白）	0.8 ～ 6	20 ～ 300	5 ～ 200	5 ～ 200	SPCC（T0.8～3.2）/SPHC（T4.5～6.0）	三価クロメート（白）	10	1個
SUS304(2B)	精密洗浄	SUS304（2B）	なし	0.8 ～ 6	20 ～ 300	5 ～ 200	5 ～ 200	SUS304（2B）	なし	10	1個
SUS304(2B)	電解研磨＋精密洗浄	SUS304（2B）	なし	0.8 ～ 6	20 ～ 300	5 ～ 200	5 ～ 200	SUS304（2B）	なし	10	1個
A5052	脱脂洗浄	A5052	なし	1 ～ 5	20 ～ 200	5 ～ 200	5 ～ 200	A5052	なし	10	1個
A5052	脱脂洗浄	A5052	アルマイト処理（黒）	1 ～ 5	20 ～ 200	5 ～ 200	5 ～ 200	A5052	アルマイト処理（黒）	10	1個
A5052	脱脂洗浄	A5052	アルマイト処理（白）	1 ～ 5	20 ～ 200	5 ～ 200	5 ～ 200	A5052	アルマイト処理（白）	10	1個
SPCC(SPHC)	脱脂洗浄	SPCC/SPHC	三価クロメート（黒）	0.8 ～ 6	20 ～ 300	5 ～ 200	5 ～ 200	SPCC（T0.8～3.2）/SPHC（T4.5～6.0）	三価クロメート（黒）	10	1個
SPCC(SPHC)	脱脂洗浄	SPCC/SPHC	三価クロメート（白）	0.8 ～ 6	20 ～ 300	5 ～ 200	5 ～ 200	SPCC（T0.8～3.2）/SPHC（T4.5～6.0）	三価クロメート（白）	10	1個
SUS304(2B)	脱脂洗浄	SUS304（2B）	なし	0.8 ～ 6	20 ～ 300	5 ～ 200	5 ～ 200	SUS304（2B）	なし	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	6日目
- ( - )	8日目
- ( - )	8日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	8日目
- ( - )	8日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目

基本情報

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。

■洗浄型式

・脱脂洗浄（防錆1重梱包）	：型番SL-□□
・精密洗浄（脱気2重梱包）	：型番SH-□□
・電解研磨＋精密洗浄（脱気2重梱包）	：型番SHD-□□

商品型番	洗浄方法	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	工程別
SL-□□	脱脂洗浄	防錆梱包	油分除去	一般環境	通常組立工程
					バッテリー組立後工程
SH-□□	精密洗浄	脱気2重梱包	油分除去粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程
SHD-□□	電解研磨＋精密洗浄	脱気2重梱包	油分除去粉塵除去アウトガス低減	真空環境クリーン環境（クラス10～1,000）	半導体前工程
					液晶成膜工程
					有機EL前工程

■ご留意事項
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

四角穴加工に対応しました！
鉄・アルミ・ステンレスからご選定頂けるL型板金ブラケットです。
汎用的な穴パターンをご用意しております。

ご注意

洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
当ページの価格表は26年1月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

・下表の価格表は26年1月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
■材質　SPCC / SPHC

A	B	T	￥基準単価
			SPU		SPK
			SL-SWRDS	SH-SWRDS	SL-SWRDS	SH-SWRDS
20～100	15～100	0.8～1.6	4,240	4,280	4,240	4,280
		2.3～3.2	4,620	4,660	4,620	4,660
		4.5	5,160	5,200	5,160	5,200
		6.0	6,090	6,130	6,090	6,130
	101～200	0.8～1.6	6,080	6,120	6,080	6,120
		2.3～3.2	6,660	6,700	6,660	6,700
		4.5	7,480	7,520	7,480	7,520
		6.0	8,880	8,920	8,880	8,920
101～200	15～100	0.8～1.6	5,560	5,600	5,560	5,600
		2.3～3.2	6,100	6,140	6,100	6,140
		4.5	6,920	6,960	6,920	6,960
		6.0	8,200	8,240	8,200	8,240
	101～200	0.8～1.6	7,500	7,540	7,500	7,540
		2.3～3.2	8,280	8,320	8,280	8,320
		4.5	9,360	9,400	9,360	9,400
		6.0	11,130	11,170	11,130	11,170
201～300	20～100	6.0	10,850	10,890	10,850	10,890
201～300	101～200	6.0	15,830	15,870	15,830	15,870

・下表の価格表は26年1月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
■材質　A5052

A	B	T	￥基準単価
			AM		AMW		AMB
			SL-SWRDS	SH-SWRDS	SL-SWRDS	SH-SWRDS	SL-SWRDS	SH-SWRDS
10～100	15～100	1.0・1.5	4,440	4,480	5,760	5,800	6,020	6,060
		2.0・3.0	4,520	4,560	5,840	5,880	6,100	6,140
		4.0・5.0	5,760	5,800	7,480	7,520	7,800	7,840
	101～200	1.0・1.5	7,600	7,640	9,820	9,860	10,260	10,300
		2.0・3.0	7,760	7,800	9,980	10,020	10,400	10,440
		4.0・5.0	9,940	9,980	12,840	12,880	13,360	13,400
101～200	15～100	1.0・1.5	6,880	6,920	8,920	8,960	9,260	9,300
		2.0・3.0	7,060	7,100	9,080	9,120	9,420	9,460
		4.0・5.0	9,000	9,040	11,600	11,640	12,100	12,140
	101～200	1.0・1.5	10,100	10,140	13,140	13,180	13,680	13,720
		2.0・3.0	10,340	10,380	13,360	13,400	13,920	13,960
		4.0・5.0	13,260	13,300	17,180	17,220	17,880	17,920

・下表の価格表は26年1月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
■材質　SUS304

A	B	T	￥基準単価
			SUD
			SL-SWRDS	SH-SWRDS	SHD-SWRDS
20～100	15～100	0.8～1.5	4,400	4,440	4,620
		2.0・3.0	5,020	5,060	5,240
		4.0・5.0	5,900	5,940	6,120
		6.0	7,240	7,280	7,460
	101～200	0.8～1.5	7,520	7,560	7,740
		2.0・3.0	8,640	8,680	8,860
		4.0・5.0	10,240	10,280	10,460
		6.0	12,190	12,230	12,410
101～200	15～100	0.8～1.5	6,840	6,880	7,060
		2.0・3.0	7,820	7,860	8,040
		4.0・5.0	9,280	9,320	9,500
		6.0	11,040	11,080	11,260
	101～200	0.8～1.5	10,020	10,060	10,240
		2.0・3.0	11,500	11,540	11,720
		4.0・5.0	13,640	13,680	13,860
		6.0	16,270	16,310	16,490
201～300	20～100	6.0	21,800	21,840	22,020
201～300	101～200	6.0	27,800	27,840	28,020

納期

材質記号
●SPU・SPK・AM・SUD

日目出荷

[ NG ]ストーク適用不可

●AMW・AMB

日目出荷

[ NG ]ストーク適用不可

出荷日については、こちらをご覧ください。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はマニュアルカタログをご覧ください。

【クリーン洗浄品】L型板金取付板・ブラケット－フリー寸法四角穴タイプ－ SWRDSのレビュー

この商品のレビューはありません

L型ブラケットカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

技術サポート窓口

メカニカル部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

回答可能（特定物質なし）	関連する各国主要規制に対応しているため、輸出案件等でも安心してご利用いただけます REACH SVHCおよび中国RoHSで規定される物質は、含有が禁止されるものではないため、特定物質には該当せず、回答可能の選択肢に含まれます（報告義務が発生する可能性がございます）・以下の条件に、いずれも該当する商品です　 - chemSHERPA-AI形式での回答が可能　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用していない
回答不可（調査不可/特定物質あり）	各国主要規制に対応していない（または調査不可）のため、輸出案件等でのご利用は推奨いたしません・以下の条件のうち、いずれかに該当する商品です　 - chemSHERPA-AI形式での回答が不可　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用している
調査中	現在調査中です。調査完了まで今しばらくお待ちください・調査中のため、現時点ではchemSHERPA-AI形式での回答ができない商品です

絞り込み条件

chemSHERPA・RoHS

詳細材質

洗浄方法

材質

表面処理

板厚 T(mm)

外形寸法 A(mm)

外形寸法 B(mm)

外形寸法 L(mm)

タイプ

出荷日

【クリーン洗浄品】L型板金 取付板・ブラケット－フリー寸法 四角穴タイプ－ SWRDS

外形図・規格表

外形図

規格表

追加工

仕様・加工限界

型番リスト

詳細情報

基本情報

ご注意

納期・価格

納期

L型ブラケットカテゴリの売れ筋ランキング

技術サポート窓口

chemSHERPA

【クリーン洗浄品】L型板金取付板・ブラケット－フリー寸法四角穴タイプ－ SWRDS
