【クリーン洗浄品】金属中空スペーサー（金属ワッシャ・カラー）
未確定：候補が8型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

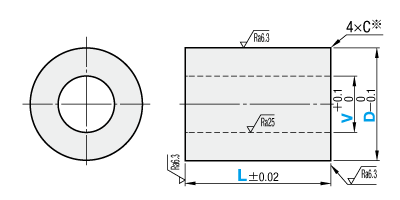

外形図・規格表
D=16以下 C0.2以下
D=16.1以上 C0.5以下
[ ! ]加工条件
＊1 肉厚と全長の加工限界
4.0≦D≦10.0→V≦D−2
10.1≦D≦30.0→V≦D−4
30.1≦D≦50.0→V≦D−6
＊2 Vと全長の加工限界
L≦V×8
D=16.1以上 C0.5以下
[ ! ]加工条件
＊1 肉厚と全長の加工限界
4.0≦D≦10.0→V≦D−2
10.1≦D≦30.0→V≦D−4
30.1≦D≦50.0→V≦D−6
＊2 Vと全長の加工限界
L≦V×8
| 型式 | [ M ]材質 | [ S ]表面処理 | 洗浄方法 | |||
| 洗浄方法 | 洗浄環境 | 梱包形態 | 梱包環境 | |||
| SL-SPMSM | S45C相当 | 無電解ニッケルメッキ | 脱脂洗浄 | 一般環境 | 防錆梱包 | 一般環境 |
| SH-SPMSM | 精密洗浄 | クラス1000 | 脱気2重梱包 | クラス１0 | ||
| SL-SPMSS | SUS304 | − | 脱脂洗浄 | 一般環境 | 防錆梱包 | 一般環境 |
| SH-SPMSS | 精密洗浄 | クラス1000 | 脱気2重梱包 | クラス１0 | ||
| SHD-SPMSS | 電解研磨＋精密洗浄 | |||||
| SL-SPMUS | SUS316L | − | 脱脂洗浄 | 一般環境 | 防錆梱包 | 一般環境 |
| SH-SPMUS | 精密洗浄 | クラス1000 | 脱気2重梱包 | クラス１0 | ||
| SHD-SPMUS | 電解研磨＋精密洗浄 | |||||
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に
詳細図を記載しておりますので、ご確認ください。規格表
| 型式 | − | D | − | V | − | L |
| SL-SPMSM | − | D19.4 | − | V10.3 | − | L20.6 |
・下表の価格表は26年1月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | D 指定0.1mm単位 | V 指定0.1mm単位 | L 指定0.1mm単位 | ￥基準単価 | |||||||
| SL-SPMSM | SH-SPMSM | SL-SPMSS | SH-SPMSS | SHD-SPMSS | SL-SPMUS | SH-SPMUS | SHD-SPMUS | ||||
| SL-SPMSM SH-SPMSM SL-SPMSS SH-SPMSS SHD-SPMSS SL-SPMUS SH-SPMUS SHD-SPMUS | 4.0〜10.0 | 2.0～44.0 | 1.0〜5.0 | 710 | 760 | 820 | 870 | 970 | 860 | 910 | 1,010 |
| 5.1〜10.0 | 790 | 840 | 890 | 940 | 1,040 | 920 | 970 | 1,070 | |||
| 10.1〜20.0 | 830 | 880 | 930 | 980 | 1,080 | 950 | 1,000 | 1,100 | |||
| 20.1～30.0 | 910 | 960 | 980 | 1,030 | 1,130 | 1,020 | 1,070 | 1,170 | |||
| 30.1〜40.0 | 950 | 1,000 | 1,120 | 1,170 | 1,270 | 1,130 | 1,180 | 1,280 | |||
| 40.1〜50.0 | 1,030 | 1,080 | 1,230 | 1,280 | 1,380 | 1,260 | 1,310 | 1,410 | |||
| 10.1〜15.0 | 1.0〜5.0 | 780 | 830 | 900 | 950 | 1,050 | 930 | 980 | 1,080 | ||
| 5.1〜10.0 | 840 | 890 | 930 | 980 | 1,080 | 980 | 1,030 | 1,130 | |||
| 10.1〜20.0 | 890 | 940 | 1,010 | 1,060 | 1,160 | 1,020 | 1,070 | 1,170 | |||
| 20.1～30.0 | 960 | 1,010 | 1,080 | 1,130 | 1,230 | 1,110 | 1,160 | 1,260 | |||
| 30.1〜40.0 | 1,010 | 1,060 | 1,210 | 1,260 | 1,360 | 1,230 | 1,280 | 1,380 | |||
| 40.1〜50.0 | 1,100 | 1,150 | 1,320 | 1,370 | 1,470 | 1,350 | 1,400 | 1,500 | |||
| 15.1〜20.0 | 1.0〜5.0 | 860 | 910 | 980 | 1,030 | 1,130 | 1,010 | 1,060 | 1,160 | ||
| 5.1〜10.0 | 880 | 930 | 1,050 | 1,100 | 1,200 | 1,060 | 1,110 | 1,210 | |||
| 10.1〜20.0 | 940 | 990 | 1,080 | 1,130 | 1,230 | 1,090 | 1,140 | 1,240 | |||
| 20.1～30.0 | 1,000 | 1,050 | 1,170 | 1,220 | 1,320 | 1,200 | 1,250 | 1,350 | |||
| 30.1〜40.0 | 1,080 | 1,130 | 1,290 | 1,340 | 1,440 | 1,320 | 1,370 | 1,470 | |||
| 40.1〜50.0 | 1,200 | 1,250 | 1,420 | 1,470 | 1,570 | 1,440 | 1,490 | 1,590 | |||
| 20.1〜25.0 | 1.0〜5.0 | 900 | 950 | 1,020 | 1,070 | 1,170 | 1,070 | 1,120 | 1,220 | ||
| 5.1〜10.0 | 930 | 980 | 1,090 | 1,140 | 1,240 | 1,140 | 1,190 | 1,290 | |||
| 10.1〜20.0 | 970 | 1,020 | 1,150 | 1,200 | 1,300 | 1,180 | 1,230 | 1,330 | |||
| 20.1～30.0 | 1,020 | 1,070 | 1,210 | 1,260 | 1,360 | 1,270 | 1,320 | 1,420 | |||
| 30.1〜40.0 | 1,150 | 1,200 | 1,350 | 1,400 | 1,500 | 1,420 | 1,470 | 1,570 | |||
| 40.1〜50.0 | 1,220 | 1,270 | 1,440 | 1,490 | 1,590 | 1,490 | 1,540 | 1,640 | |||
| 25.1〜30.0 | 1.0〜5.0 | 910 | 960 | 1,050 | 1,100 | 1,200 | 1,090 | 1,140 | 1,240 | ||
| 5.1〜10.0 | 950 | 1,000 | 1,130 | 1,180 | 1,280 | 1,180 | 1,230 | 1,330 | |||
| 10.1〜20.0 | 980 | 1,030 | 1,180 | 1,230 | 1,330 | 1,220 | 1,270 | 1,370 | |||
| 20.1～30.0 | 1,030 | 1,080 | 1,230 | 1,280 | 1,380 | 1,300 | 1,350 | 1,450 | |||
| 30.1〜40.0 | 1,190 | 1,240 | 1,400 | 1,450 | 1,550 | 1,460 | 1,510 | 1,610 | |||
| 40.1〜50.0 | 1,230 | 1,280 | 1,480 | 1,530 | 1,630 | 1,530 | 1,580 | 1,680 | |||
| 30.1〜35.0 | 1.0〜5.0 | 930 | 980 | 1,090 | 1,140 | 1,240 | 1,120 | 1,170 | 1,270 | ||
| 5.1〜10.0 | 980 | 1,030 | 1,170 | 1,220 | 1,320 | 1,230 | 1,280 | 1,380 | |||
| 10.1〜20.0 | 1,000 | 1,050 | 1,210 | 1,260 | 1,360 | 1,260 | 1,310 | 1,410 | |||
| 20.1～30.0 | 1,050 | 1,100 | 1,250 | 1,300 | 1,400 | 1,340 | 1,390 | 1,490 | |||
| 30.1〜40.0 | 1,230 | 1,280 | 1,440 | 1,490 | 1,590 | 1,510 | 1,560 | 1,660 | |||
| 40.1〜50.0 | 1,240 | 1,290 | 1,510 | 1,560 | 1,660 | 1,560 | 1,610 | 1,710 | |||
| 35.1〜40.0 | 1.0〜5.0 | 990 | 1,040 | 1,160 | 1,210 | 1,310 | 1,230 | 1,280 | 1,380 | ||
| 5.1〜10.0 | 1,020 | 1,070 | 1,250 | 1,300 | 1,400 | 1,330 | 1,380 | 1,480 | |||
| 10.1〜20.0 | 1,050 | 1,100 | 1,270 | 1,320 | 1,420 | 1,360 | 1,410 | 1,510 | |||
| 20.1～30.0 | 1,180 | 1,230 | 1,390 | 1,440 | 1,540 | 1,480 | 1,530 | 1,630 | |||
| 30.1〜40.0 | 1,340 | 1,390 | 1,780 | 1,830 | 1,930 | 1,910 | 1,960 | 2,060 | |||
| 40.1〜50.0 | 1,410 | 1,460 | 2,200 | 2,250 | 2,350 | 2,370 | 2,420 | 2,520 | |||
| 40.1〜45.0 | 1.0〜5.0 | 1,090 | 1,140 | 1,230 | 1,280 | 1,380 | 1,310 | 1,360 | 1,460 | ||
| 5.1〜10.0 | 1,130 | 1,180 | 1,330 | 1,380 | 1,480 | 1,450 | 1,500 | 1,600 | |||
| 10.1〜20.0 | 1,160 | 1,210 | 1,340 | 1,390 | 1,490 | 1,470 | 1,520 | 1,620 | |||
| 20.1～30.0 | 1,330 | 1,380 | 1,530 | 1,580 | 1,680 | 1,640 | 1,690 | 1,790 | |||
| 30.1〜40.0 | 1,450 | 1,500 | 2,120 | 2,170 | 2,270 | 2,280 | 2,330 | 2,430 | |||
| 40.1〜50.0 | 1,580 | 1,630 | 2,880 | 2,930 | 3,030 | 3,120 | 3,170 | 3,270 | |||
| 45.1〜50.0 | 1.0〜5.0 | 1,190 | 1,240 | 1,430 | 1,480 | 1,580 | 1,530 | 1,580 | 1,680 | ||
| 5.1〜10.0 | 1,250 | 1,300 | 1,540 | 1,590 | 1,690 | 1,650 | 1,700 | 1,800 | |||
| 10.1〜20.0 | 1,270 | 1,320 | 1,670 | 1,720 | 1,820 | 1,790 | 1,840 | 1,940 | |||
| 20.1～30.0 | 1,400 | 1,450 | 2,130 | 2,180 | 2,280 | 2,300 | 2,350 | 2,450 | |||
| 30.1〜40.0 | 1,560 | 1,610 | 2,550 | 2,600 | 2,700 | 2,760 | 2,810 | 2,910 | |||
| 40.1〜50.0 | 1,690 | 1,740 | 2,970 | 3,020 | 3,120 | 3,220 | 3,270 | 3,370 | |||
| [ ! ]＊1 肉厚と全長の加工限界 [ ! ] ＊2 Vと全長の加工限界 | |||||||||||
| 4.0≦D≦10.0→V≦D−2L≦V×8 | |||||||||||
| 10.1≦D≦30.0→V≦D−4 | |||||||||||
| 30.1≦D≦50.0→V≦D−6 | |||||||||||
追加工
| 型式 | − | D | − | V | − | L | − | (追加工) |
| SL-SPMUS | − | D9.3 | − | V4.3 | − | L5.1 | − | LTC |
| Alterations | Code | Spec. | ￥/1Code |
| L寸 マイナス公差変更  | LTC | L公差を変更 0 -0.05 | 0 |
洗浄工程| ※材質がステンレスの場合、アルカリ系温水洗浄となることがあります。 | |
| ・脱脂洗浄（型式：SL-□□） | ※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。 |
作業環境：一般環境 | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Ro水洗浄 中性洗剤洗浄 |  |
後に純水(10MΩ・cm)で 洗浄 | |
使用 | |
| ||||||||
・精密洗浄（型式：SH-□□）※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。
作業環境：クラス1000 | 作業環境：クラス10 | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Ro水洗浄 中性洗剤洗浄 | |
後に純水(10MΩ・cm)で 洗浄 | |
| |
| |
で実施 | ||||||||||
・電解研磨+精密洗浄（型式：SHD-□□）
作業環境：クラス1000 | 作業環境：クラス10 | |||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Ro水洗浄 中性洗剤洗浄 | |
で電解研磨 | |
後に純水(10MΩ・cm)で 洗浄 | |
| |
| |
で実施 | ||||||||||||
商品の形状や材質等によって溶剤や工程が変わることがあります。
梱包例| 脱脂洗浄の場合 (TYPE型番：SL-□□） | 精密洗浄または電解研磨＋精密洗浄の場合 | |
| (TYPE型番：SH-□□・SHD-□□） | ||
| オーステナイト系ステンレス・アルミ材質の場合 | 鉄・マルテンサイト系ステンレス材質の場合 | |
 防錆梱包（1重梱包） |  1重目梱包2重目梱包 |  1重目梱包2重目梱包乾燥剤 |
| 一部商品・サイズによっては、 梱包形態が異なる場合がございます。 | [ ! ]1重目・2重目の梱包とも、脱気されております。 | [ ! ]防錆対策として乾燥剤を同封しております。 1梱包につき1つになります。 |
洗浄効果・利用推奨環境洗浄方法 | 商品型番 | 梱包形態 | 未洗浄品と比べた効果 | ご利用環境（目安） | 利用シーン・工程 |
|---|---|---|---|---|---|
| 脱脂洗浄 | SL-□□ | 防錆梱包 | 油分除去 | 一般環境 | 通常組立工程 |
| バッテリー組立後工程 | |||||
| 精密洗浄 | SH-□□ | 脱気２重梱包 | 油分除去 粉塵除去 | クリーン環境（クラス10～1,000） | バッテリー組立工程 |
| 液晶関連組立後工程 | |||||
| 車載カメラ組立工程 | |||||
| 電解研磨＋精密洗浄 | SHD-□□ | 脱気２重梱包 | 油分除去 粉塵除去 アウトガス低減 | 真空環境 クリーン環境（クラス10～1,000） | 半導体前工程 |
| 液晶成膜工程 | |||||
| 有機EL前工程 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
詳細情報
基本情報
「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。
■洗浄型式
| ・脱脂洗浄（防錆1重梱包） | ：型番SL-□□ |
| ・精密洗浄（脱気2重梱包） | ：型番SH-□□ |
| ・電解研磨＋精密洗浄（脱気2重梱包） | ：型番SHD-□□ |
| 商品型番 | 洗浄方法 | 梱包形態 | 未洗浄品と比べた効果 | ご利用環境（目安） | 工程別 |
| SL-□□ | 脱脂洗浄 | 防錆梱包 | 油分除去 | 一般環境 | 通常組立工程 |
| バッテリー組立後工程 | |||||
| SH-□□ | 精密洗浄 | 脱気2重梱包 | 油分除去 粉塵除去 | クリーン環境（クラス10～1,000） | バッテリー組立工程 |
| 液晶関連組立後工程 | |||||
| 車載カメラ組立工程 | |||||
| SHD-□□ | 電解研磨＋精密洗浄 | 脱気2重梱包 | 油分除去 粉塵除去 アウトガス低減 | 真空環境 クリーン環境（クラス10～1,000） | 半導体前工程 |
| 液晶成膜工程 | |||||
| 有機EL前工程 |
■ご留意事項
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
ご注意
- 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
- 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
納期・価格
納期
| 5 | 日目出荷 |
[ ! ]数量・外径によって、納期が異なります。ご希望商品の納期は、型番確定後に「価格を確認」ボタンを押下しご確認ください。
出荷日については、こちらをご覧ください。
