【クリーン洗浄品】サニタリーフレキシブルホース

通常単価(税別): -

税込単価: -

通常出荷日：6日目～7日目

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご...

詳細を確認

洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
当ページの価格表は26年1月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

詳細を確認

未確定：候補が18型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

外形図・規格表
型番リスト
詳細情報

外形図・規格表

スタンダードタイプ

ハイグレードタイプ

■拡大図（フランジ溶接部）

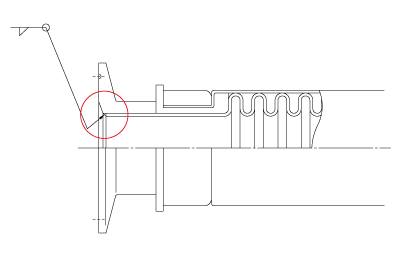

スタンダードタイプはフランジ外側で溶接を行いフランジとチューブの段差が生じておりますが、安価に購入可能となります。

スタンダードタイプ

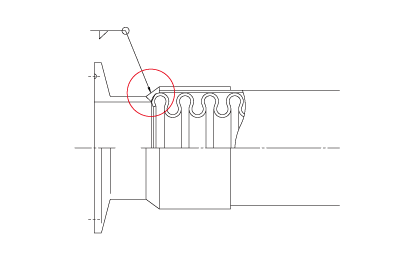

ハイグレードタイプはフランジとチューブの段差が少ない構造のため、液だまりが発生しにくく、衛生管理がしやすくなっております。

ハイグレードタイプ

■部品名・材質

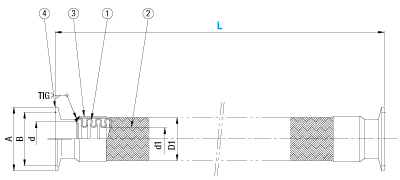

スタンダードタイプ

部品番号	部品名	材質
①	チューブ	SUS304
②	ブレード
③	リング
④	フェルール

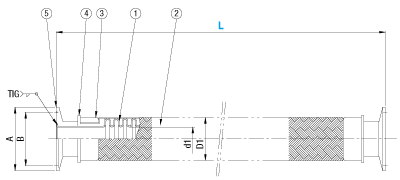

ハイグレードタイプ

部品番号	部品名	材質
①	チューブ	SUS304
②	ブレード
③	プレスリング
④	リング
⑤	フェルール

Type		[ M ]材質	洗浄方法
スタンダードタイプ	ハイグレードタイプ	[ M ]材質	洗浄方法	洗浄環境	梱包形態	梱包環境
SL-SNFHS	SL-SNFHH	SUS304	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-SNFHS	SH-SNFHH		精密洗浄	クラス1000	脱気2重梱包	クラス１0
SHD-SNFHS	SHD-SNFHH		電解研磨＋精密洗浄	クラス1000	脱気2重梱包	クラス１0

[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に

詳細図を記載しておりますので、ご確認ください。

規格表

型式	ー	L
SL-SNFHS1S	ー	1

・下表の価格表は26年1月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		L 指定0.1m単位	A	B	d	D1	d1	最小曲げ半径
Type	No.
SL-SNFHS SH-SNFHS SHD-SNFHS (スタンダードタイプ)	1S	0.3〜2.0	50.5	43.5	23.0	31.2	21.6	200
	1.5S				35.7	46.6	32.5	200
	2S		64	56.5	47.8	56.7	41.1	210
SL-SNFHH SH-SNFHH SHD-SNFHH (ハイグレードタイプ)	1S		50.5	43.5	-	26.7	19.0	170
	1.5S					40.5	30.5	200
	2S		64	56.5		55.6	44.9	330

使用例

フレキシブルホースの正しい取付け方

屈曲部にはエルボを使用して、チューブは真直に取付けてください。

小さな曲げ部分にはパイプを使用して、チューブは許容曲げ半径を維持してお使いください。

エルボの使用と、U字配管になるようにチューブの取付を行います。

ホースの動きに同調する回転ローラーを取付けることにより、無理な屈曲は避けられます。

半円の滑車を取付けて、許容範囲を維持してください。

ロール巻のチューブの許容曲げ半径を維持して、引張り方向に対して無理のない形にロール巻を立ててください。

回転ジョイントを取付けて、チューブをねじらないようにしてください。

チューブの取付は、運動方向に対して常に平行になるように取付けてください。

洗浄工程

	※材質がステンレスの場合、アルカリ系温水洗浄となることがあります。
・脱脂洗浄（型式：SL-□□）	※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

作業環境：一般環境

脱脂洗浄

炭化水素系洗浄※
Ro水洗浄
中性洗剤洗浄

ジェット水洗

高圧ジェット水洗(Ro水)
後に純水(10MΩ・cm)で
洗浄

乾燥

エアブロー(オイルフリー)
使用

防錆梱包

防錆袋使用

・精密洗浄（型式：SH-□□）※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

作業環境：クラス1000

作業環境：クラス10

脱脂洗浄

炭化水素系洗浄※
Ro水洗浄
中性洗剤洗浄

ジェット水洗

高圧ジェット水洗(Ro水)
後に純水(10MΩ・cm)で
洗浄

温純水洗い

温純水(13MΩ・cm)使用

乾燥

窒素ブロー使用

脱気2重梱包

クリーンベンチ(クラス10)
で実施

・電解研磨+精密洗浄（型式：SHD-□□）

作業環境：クラス1000

作業環境：クラス10

脱脂洗浄

炭化水素系洗浄
Ro水洗浄
中性洗剤洗浄

電解研磨

材質に応じた電解研磨槽
で電解研磨

ジェット水洗

高圧ジェット水洗(Ro水)
後に純水(10MΩ・cm)で
洗浄

温純水洗い

温純水(13MΩ・cm)使用

乾燥

窒素ブロー使用

脱気2重梱包

クリーンベンチ(クラス10)
で実施

商品の形状や材質等によって溶剤や工程が変わることがあります。

梱包例

脱脂洗浄の場合 (TYPE型番：SL-□□）	精密洗浄または電解研磨＋精密洗浄の場合
脱脂洗浄の場合 (TYPE型番：SL-□□）	(TYPE型番：SH-□□・SHD-□□）
	オーステナイト系ステンレス・アルミ材質の場合	鉄・マルテンサイト系ステンレス材質の場合
防錆梱包（1重梱包）	1重目梱包2重目梱包	1重目梱包2重目梱包乾燥剤
一部商品・サイズによっては、梱包形態が異なる場合がございます。	[ ! ]1重目・2重目の梱包とも、脱気されております。	[ ! ]防錆対策として乾燥剤を同封しております。 1梱包につき1つになります。
一部商品・サイズによっては、梱包形態が異なる場合がございます。		[ ! ]防錆対策として乾燥剤を同封しております。 1梱包につき1つになります。

洗浄効果・利用推奨環境

洗浄方法	商品型番	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	利用シーン・工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	通常組立工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	バッテリー組立後工程
精密洗浄	SH-□□	脱気２重梱包	油分除去粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程
電解研磨＋精密洗浄	SHD-□□	脱気２重梱包	油分除去粉塵除去アウトガス低減	真空環境クリーン環境（クラス10～1,000）	半導体前工程
					液晶成膜工程
					有機EL前工程

型番リスト

表示件数

型番

SH-SNFHH1S-[0.3-2/0.1]

SH-SNFHH1.5S-[0.3-2/0.1]

SH-SNFHH2S-[0.3-2/0.1]

SH-SNFHS1S-[0.3-2/0.1]

SH-SNFHS1.5S-[0.3-2/0.1]

SH-SNFHS2S-[0.3-2/0.1]

SHD-SNFHH1S-[0.3-2/0.1]

SHD-SNFHH1.5S-[0.3-2/0.1]

SHD-SNFHH2S-[0.3-2/0.1]

SHD-SNFHS1S-[0.3-2/0.1]

SHD-SNFHS1.5S-[0.3-2/0.1]

SHD-SNFHS2S-[0.3-2/0.1]

SL-SNFHH1S-[0.3-2/0.1]

SL-SNFHH1.5S-[0.3-2/0.1]

SL-SNFHH2S-[0.3-2/0.1]

SL-SNFHS1S-[0.3-2/0.1]

SL-SNFHS1.5S-[0.3-2/0.1]

SL-SNFHS2S-[0.3-2/0.1]

特性・用途

外径呼び D

(φ)

内径

(φ)

洗浄方法

タイプ

(m)

RoHS?

最小発注数量

クリーン洗浄 / 低発塵	1.0S	19	精密洗浄	ハイグレードタイプ	0.3 ～ 2	10	1個
クリーン洗浄 / 低発塵	1.5S	30.5	精密洗浄	ハイグレードタイプ	0.3 ～ 2	10	1個
クリーン洗浄 / 低発塵	2.0S	44.9	精密洗浄	ハイグレードタイプ	0.3 ～ 2	10	1個
クリーン洗浄 / 低発塵	1.0S	21.6	精密洗浄	スタンダードタイプ	0.3 ～ 2	10	1個
クリーン洗浄 / 低発塵	1.5S	32.5	精密洗浄	スタンダードタイプ	0.3 ～ 2	10	1個
クリーン洗浄 / 低発塵	2.0S	41.1	精密洗浄	スタンダードタイプ	0.3 ～ 2	10	1個
クリーン洗浄 / 低発塵 / 真空	1.0S	19	電解研磨＋精密洗浄	ハイグレードタイプ	0.3 ～ 2	10	1個
クリーン洗浄 / 低発塵 / 真空	1.5S	30.5	電解研磨＋精密洗浄	ハイグレードタイプ	0.3 ～ 2	10	1個
クリーン洗浄 / 低発塵 / 真空	2.0S	44.9	電解研磨＋精密洗浄	ハイグレードタイプ	0.3 ～ 2	10	1個
クリーン洗浄 / 低発塵 / 真空	1.0S	21.6	電解研磨＋精密洗浄	スタンダードタイプ	0.3 ～ 2	10	1個
クリーン洗浄 / 低発塵 / 真空	1.5S	32.5	電解研磨＋精密洗浄	スタンダードタイプ	0.3 ～ 2	10	1個
クリーン洗浄 / 低発塵 / 真空	2.0S	41.1	電解研磨＋精密洗浄	スタンダードタイプ	0.3 ～ 2	10	1個
クリーン洗浄	1.0S	19	脱脂洗浄	ハイグレードタイプ	0.3 ～ 2	10	1個
クリーン洗浄	1.5S	30.5	脱脂洗浄	ハイグレードタイプ	0.3 ～ 2	10	1個
クリーン洗浄	2.0S	44.9	脱脂洗浄	ハイグレードタイプ	0.3 ～ 2	10	1個
クリーン洗浄	1.0S	21.6	脱脂洗浄	スタンダードタイプ	0.3 ～ 2	10	1個
クリーン洗浄	1.5S	32.5	脱脂洗浄	スタンダードタイプ	0.3 ～ 2	10	1個
クリーン洗浄	2.0S	41.1	脱脂洗浄	スタンダードタイプ	0.3 ～ 2	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目

基本情報

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。

■洗浄型式

・脱脂洗浄（防錆1重梱包）	：型番SL-□□
・精密洗浄（脱気2重梱包）	：型番SH-□□
・電解研磨＋精密洗浄（脱気2重梱包）	：型番SHD-□□

商品型番	洗浄方法	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	工程別
SL-□□	脱脂洗浄	防錆梱包	油分除去	一般環境	通常組立工程
					バッテリー組立後工程
SH-□□	精密洗浄	脱気2重梱包	油分除去粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程
SHD-□□	電解研磨＋精密洗浄	脱気2重梱包	油分除去粉塵除去アウトガス低減	真空環境クリーン環境（クラス10～1,000）	半導体前工程
					液晶成膜工程
					有機EL前工程

■ご留意事項
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

両端にフェルールがついたフレキシブルホースです。柔軟性がある為、配管設計の自由度が向上いたします。
【特長】
用途：配管誤差調整・変位吸収・振動緩和（ねじれの吸収不可）
サイズ：1S～2S
スタンダードタイプ（SNFHS）：フランジ外側で溶接を行いフランジとチューブの段差が生じておりますが、安価に購入可能となります。
ハイグレードタイプ（SNFHH）：フランジ入り口で溶接を行いフランジとチューブの段差が少ない構造のため、液だまりが発生しずらく衛生管理がしやすくなっております。
【材質】
・ステンレス製

ご注意

洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
当ページの価格表は26年1月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

・下表の価格表は26年1月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		￥基準単価
Type	No.	0.3	0.4	0.5	0.6	0.7	0.8	0.9	1.0	1.1	1.2	1.3	1.4	1.5	1.6	1.7	1.8	1.9	2.0
SL-SNFHS	1S	11,470	14,840	19,090	16,970	22,100	12,720	19,530	21,660	13,150	11,030	19,970	21,220	15,280	22,530	17,410	15,720	13,590	17,840
	1.5S	15,450	19,970	25,940	22,960	30,370	16,990	26,670	29,650	17,710	14,730	27,390	28,930	20,700	31,100	23,680	21,420	18,440	24,410
	2S	17,320	22,830	30,290	26,560	35,960	19,110	31,260	34,990	20,080	16,350	32,230	34,020	23,810	36,940	27,530	24,780	21,050	28,510
SH-SNFHS	1S	11,560	15,010	19,340	17,180	22,390	12,850	19,780	21,950	13,280	11,120	20,220	21,510	15,450	22,820	17,620	15,890	13,720	18,050
	1.5S	15,540	20,140	26,190	23,170	30,660	17,120	26,920	29,940	17,840	14,820	27,640	29,220	20,870	31,390	23,890	21,590	18,570	24,620
	2S	17,410	23,000	30,540	26,770	36,250	19,240	31,510	35,280	20,210	16,440	32,480	34,310	23,980	37,230	27,740	24,950	21,180	28,720
SHD-SNFHS	1S	11,800	15,490	20,070	17,780	23,240	13,210	20,510	22,800	13,640	11,360	20,950	22,360	15,930	23,670	18,220	16,370	14,080	18,650
	1.5S	15,780	20,620	26,920	23,770	31,510	17,480	27,650	30,790	18,200	15,060	28,370	30,070	21,350	32,240	24,490	22,070	18,930	25,220
	2S	17,650	23,480	31,270	27,370	37,100	19,600	32,240	36,130	20,570	16,680	33,210	35,160	24,460	38,080	28,340	25,430	21,540	29,320
SL-SNFHH	1S	15,360	18,370	25,340	21,850	30,610	16,430	26,230	29,720	16,690	15,100	27,120	28,820	19,260	31,500	22,750	20,150	16,670	23,640
	1.5S	20,690	31,840	47,760	39,800	60,490	23,880	50,140	58,100	26,270	18,660	52,530	55,720	34,220	62,870	42,180	36,610	28,650	44,570
	2S	25,490	34,650	51,630	43,140	65,250	27,290	54,200	62,690	28,710	24,500	56,760	60,130	37,210	67,810	45,700	39,770	31,270	48,260
SH-SNFHH	1S	15,450	18,540	25,590	22,060	30,900	16,560	26,480	30,010	16,820	15,190	27,370	29,110	19,430	31,790	22,960	20,320	16,800	23,850
	1.5S	20,780	32,010	48,010	40,010	60,780	24,010	50,390	58,390	26,400	18,750	52,780	56,010	34,390	63,160	42,390	36,780	28,780	44,780
	2S	25,580	34,820	51,880	43,350	65,540	27,420	54,450	62,980	28,840	24,590	57,010	60,420	37,380	68,100	45,910	39,940	31,400	48,470
SHD-SNFHH	1S	15,690	19,020	26,320	22,660	31,750	16,920	27,210	30,860	17,180	15,430	28,100	29,960	19,910	32,640	23,560	20,800	17,160	24,450
	1.5S	21,020	32,490	48,740	40,610	61,630	24,370	51,120	59,240	26,760	18,990	53,510	56,860	34,870	64,010	42,990	37,260	29,140	45,380
	2S	25,820	35,300	52,610	43,950	66,390	27,780	55,180	63,830	29,200	24,830	57,740	61,270	37,860	68,950	46,510	40,420	31,760	49,070

[ ! ]表示数量超えはWOSにてご確認ください。

納期

スタンダードタイプ

日目出荷

[ NG ]ストーク適用不可

ハイグレードタイプ

日目出荷

[ NG ]ストーク適用不可

出荷日については、こちらをご覧ください。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はマニュアルカタログをご覧ください。
