【クリーン洗浄品】引張ばね フック自在タイプ

[ ! ]本製品は右巻きばねです。
[ ! ]材質SUS304-WPBには磁性があるため、磁性の有無が重要な用途ではご注意ください。
[ ! ]使用回数の目安は100万回です。ただし、これはあくまで目安であり、使用温度や引張荷重などの条件によって寿命は変動します。
より長寿命を求める場合は、許容最大たわみFmax.より小さな荷重での使用を推奨します。
[ ! ]使用可能温度を超えた環境での使用では、ばねの荷重性能が低下する場合があります。
[ ! ]フック部分にはショットピーニング処理を施しているため、コイル部と比べて光沢がございません。品質上の問題ではありませんのでご安心ください。

Type	[ M ]材質	洗浄方法
		洗浄方法	洗浄環境	梱包形態	梱包環境
SL-KUFM	SUS304-WPB	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-KUFM		精密洗浄	クラス1000	脱気2重梱包	クラス１0
SHD-KUFM		電解研磨＋精密洗浄

[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に詳細図を記載しておりますので、ご確認ください。

・下表の価格表は26年1月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		コイル 線径d	フック 線径	フック 内径V	許容最大 たわみFmax.	最大 荷重N	初張力 (参考値)	ばね定数 (参考値)	￥基準単価
TYPE	D-L	[mm]	[mm]	[mm]	[mm]	［N］	［N］	［N/mm］	SL-KUFM	SH-KUFM	SHD-KUFM
SL-KUFM SH-KUFM SHD-KUFM	8−25	1.2	1.4	5.2	4.5	40	2.9	8.24	1,370	1,720	1,870
	30				7.0			5.30
	35				9.5			3.91	1,380	1,730	1,880
	40				12.5			2.97
	8.5−30	1.4	1.6	5.6	7.0	67	4.9	8.87	1,380	1,730	1,880
	35				10.5			5.91
	40				11.5			5.40
	45				13.5			4.60
	50				16.0			3.88	1,660	2,010	2,160
	60				20.5			3.03	1,670	2,020	2,170
	70				25.0			2.48
	13−40	1.8	2	8.5	11.5	87	5.4	7.10	1,500	1,850	2,000
	45				15.0			5.44
	50				18.0			4.53	1,790	2,140	2,290
	60				24.5			3.33
	70				30.5			2.68
	80				37.5			2.18	1,800	2,150	2,300
	15−45	2	2.3	10.4	13.0	102	6.1	7.38	1,580	1,930	2,080
	50				17.0			5.64	2,750	3,100	3,250
	60				24.0			4.00
	70				32.0			3.00
	80				39.5			2.43	3,650	4,000	4,150
	90				43.5			2.21
	100				51.0			1.88
	17−60	2.3	2.9	12.2	16.0	108	8.4	6.23	2,850	3,200	3,350
	70				22.5			4.43
	80				28.0			3.56	3,800	4,150	4,300
	90				33.0			3.02
	100				39.5			2.52
	125				53.5			1.86
	19−60	2.6	2.9	12.2	13.5	127	11	8.59	2,850	3,200	3,350
	70				18.0			6.44
	80				23.5			4.94	3,950	4,300	4,450
	90				29.0			4.00
	100				34.0			3.41
	125				46.0			2.52
	20−80	2.9	3.2	12.6	22.0	180	15.6	7.47	3,950	4,300	4,450
	90				25.0			6.58
	100				29.5			5.57
	125				40.5			4.06
	150				52.0			3.16
	22−80	3.2	3.5	14	18.5	230	19.1	11.40	4,450	4,800	4,950
	90				22.5			9.37
	100				28.0			7.53
	125				38.5			5.48
	150				51.0			4.14

[ ! ]初張力・ばね定数は参考値です。ロットによって多少のばらつきがあります。

使用可能温度

SWP-B材：常温（0～40℃）
ステンレス製：-10～100℃
※上記温度を超えて使用された場合、条件により荷重値は変動します。
※耐熱が必要な場合や錆の発生の恐れが懸念される環境で使用される場合は、ステンレス製をおすすめいたします。

使用回数目安

100万回
・上記回数はあくまで目安であり、引張方向や使用温度・環境、引張荷重などの条件によって寿命は変動します。
・より長寿命を求める場合は、許容最大たわみFmax.より小さな荷重での使用を推奨します。
・フックの使用状況によってはフック部分が早期損傷する場合があります。

その他

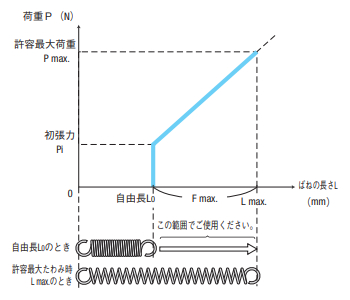

・許容最大たわみFmax.（mm）以下でご使用ください。許容最大たわみFmax.を超えて使用すると、ばねが変形したり、
少ない使用回数で破損したりする可能性があります。取り付け時にも引張ばねを許容たわみ量以上に
伸ばしすぎないようにご注意ください。
・材質SUS304-WPBには磁性があるため、磁性の有無が重要な用途ではご注意ください。
