メカニカル部品技術窓口
両端プローブ 大電流シリーズ 5A・6.5A（最小取付ピッチ0.4mm・0.5mm）
未確定：候補が2型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
外形図・規格表

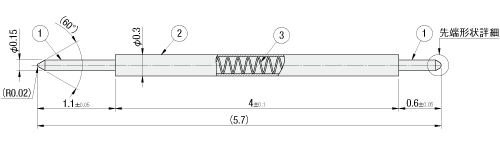

RNPC30

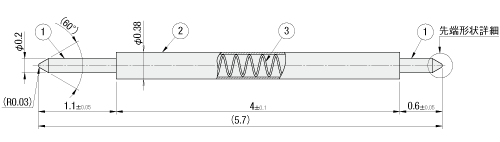

RNPC38
●RNPC30 先端形状詳細
AR |
●RNPC38 先端形状詳細
AR |
| 番号 | 部品 | [ M ]材質 | [ S ]表面処理 |
| ① | プランジャ | 銅合金 | 金メッキ |
| ② | バレル | 銅合金 | 金メッキ |
| ③ | スプリング | ステンレス | 金メッキ |
規格表
| 型式 | - | 先端形状 |
| RNPC30 | - | AR |
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
＊隣接するコンタクトプローブの最小中心間距離です。
| 型式 | 最小取付ピッチ＊ | フルストローク | 推奨ストローク | スプリング圧 | 許容電流 | 抵抗値 | 交換 目安回数 | ￥基準単価 | ||
| Type | No. | 初期 | 推奨ストローク | |||||||
| RNPC | 30 | 0.4mm | 0.8mm | 0.65mm | 3.5gf | 13gf | 5.0A | 100mΩ | 10万回 | 1,300 |
| 38 | 0.5mm | 1.0mm | 0.65mm | 2.7gf | 13gf | 6.5A | 50mΩ | 100万回 | ||
■参考値 バレル穴径
| 型式 | バレル外形 | 参考バレル穴径 |
| RNP30 | 0.30 | 0.33 |
| RNP38 | 0.38 | 0.41 |
■参考値 最大電流
●RNPC30-AR
| デューティ比 | 最大電流 |
| 1.0 | 5.0A |
| 0.5 | 6.5A |
| 0.1 | 9.5A |
| 0.01 | 13.0A |
●RNPC38-AR
| デューティ比 | 最大電流 |
| 1.0 | 6.5.A |
| 0.5 | 9.0A |
| 0.1 | 13.0A |
| 0.01 | 18.0A |
詳細情報
基本情報
交換目安10万回～100万回。
両端プローブに大電流シリーズ（～6.5A）を追加しました。お求めやすい価格帯で提供いたします。
ぜひ半導体デバイス検査用にご使用ください。
▼コンタクトプローブ特集ページはこちら
ご注意
- 上下逆にして開梱すると、商品が飛び出る可能性がございます。ご注意ください。
納期・価格
価格
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
■スライド価格
■スライド価格
| 数量区分 | 標準対応 | 個別対応 | ||
| 小口 | 大口 | |||
| 数量 | 1～5 | 6～9 | 10～50 | 51～ |
| 値引率 | 基準価格 | 47% | 58% | お見積り |
| 出荷日 | 通常 | |||
納期
| 3 | 日目出荷 |
出荷日については、こちらをご覧ください。
概要・仕様

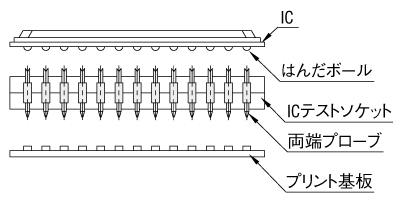

使用例
ボードやIC検査用のソケットに挿入して使用します。
