両端プローブ ファインピッチシリーズ（最小取付ピッチ0.17mm・0.25mm）
- 通常単価(税別)
- -
- 税込単価
- -
交換目安8万回～10万回。両端プローブにファインピッチシリーズを追加しました。...
詳細情報を確認する未確定：候補が2型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
外形図・規格表

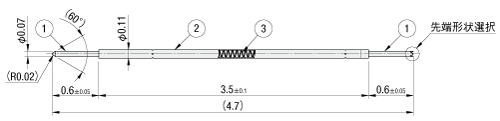

RNP11
●RNP11 先端形状パターン [ ! ]片側のみ選択
H | AR |

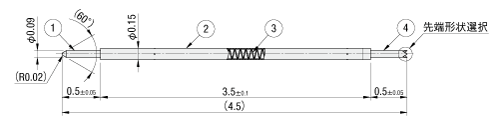

RNP15
●RNP15 先端形状パターン [ ! ]片側のみ選択
H | AR |
●RNP11の材質
[ ! ]バレルは内側に金メッキ処理を施しています。
| 番号 | 部品 | [ M ]材質 | [ S ]表面処理 | |||||
| ① | プランジャ | パラジウム合金 | - | |||||
| ② | バレル | ニッケル合金 | - | |||||
| ③ | スプリング | SWP | 金メッキ | |||||
●RNP15の材質
[ ! ]バレルは内側に金メッキ処理を施しています。
[ ! ]①のプランジャのみ金メッキ処理を施しています。
| 番号 | 部品 | [ M ]材質 | [ S ]表面処理 | |||||
| ① | プランジャ | スチール | 金メッキ | |||||
| ② | バレル | ニッケル合金 | - | |||||
| ③ | スプリング | SWP | 金メッキ | |||||
| ④ | プランジャ | パラジウム合金 | - | |||||
[ ! ]①のプランジャのみ金メッキ処理を施しています。
規格表
| 型式 | - | 先端形状 |
| RNP11 | - | AR |
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
＊隣接するコンタクトプローブの最小中心間距離です。
| 型式 | 最小取付ピッチ＊ | フルストローク | 推奨ストローク | スプリング圧 | 許容電流 | 抵抗値 | 交換 目安回数 | RNP11 | RNP15 | ||||
| Type | No. | 初期 | 推奨ストローク | ￥基準単価 | ￥基準単価 | ￥スライド単価 | |||||||
| 10～50本 | 1～5本 | 6～9本 | 10～50本 | ||||||||||
| RNP | 11 | 0.17mm | 0.5mm | 0.4mm | 1.9gf | 6gf | 0.2A | 300mΩ | 10万回 | 1,600 | - | - | - |
| 15 | 0.25mm | 0.4mm | 0.3mm | 5.3gf | 14gf | 0.4A | 200mΩ | 8万回 | - | 2,800 | 1,760 | 1,410 | |
■参考値 バレル穴径
| 型式 | バレル外径 | 参考バレル穴径 |
| RNP11 | 0.11 | 0.14 |
| RNP15 | 0.15 | 0.18 |
詳細情報
基本情報
交換目安8万回～10万回。
両端プローブにファインピッチシリーズを追加しました。お求めやすい価格帯で提供いたします。
ぜひ半導体デバイス検査用にご使用ください。
▼コンタクトプローブ特集ページはこちら
ご注意
- 上下逆にして開梱すると、商品が飛び出る可能性がございます。ご注意ください。
- RNP15は片側のプランジャのみ表面処理があります。
納期・価格
価格
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
■スライド価格
●RNP11
■スライド価格
●RNP11
| 数量区分 | 標準対応 | 個別対応 |
| 小口 | 大口 | |
| 数量 | 10～50 | 51～ |
| 値引率 | 基準価格 | お見積り |
| 出荷日 | 通常 |
●RNP15
| 数量区分 | 標準対応 | 個別対応 | ||
| 小口 | 大口 | |||
| 数量 | 1～5 | 6～9 | 10～50 | 51～ |
| 値引率 | 基準価格 | 37% | 49% | お見積り |
| 出荷日 | 通常 | |||
納期
●RNP11
| 4 | 日目出荷 |
●RNP15
| 3 | 日目出荷 |
出荷日については、こちらをご覧ください。
概要・仕様

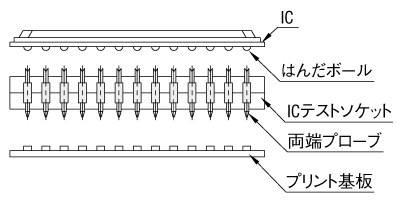

使用例
ボードやIC検査用のソケットに挿入して使用します。
