べスペル®（ポリイミド）プレート

●A・Bの寸法公差

A・B	AB寸公差
単位：mm
～99	+5.0
100～250

●Tの寸法公差・ソリ・ネジレ率

T	T寸公差	ソリ・ネジレ率 1000mmに対して
3.2	0～+1.0	1.2%以下
4.8		1.2%以下
6.3		1.2%以下
12.7		1.0%以下
25.4		0.4%以下

●精度保証

仕上	幅の平行度	基準面角度
	100ｍｍに対して
側面フライス	0.1	0.1
6面フライス

■規格表

型式				A	B	T	F	G
Type	T寸公差選択		穴数

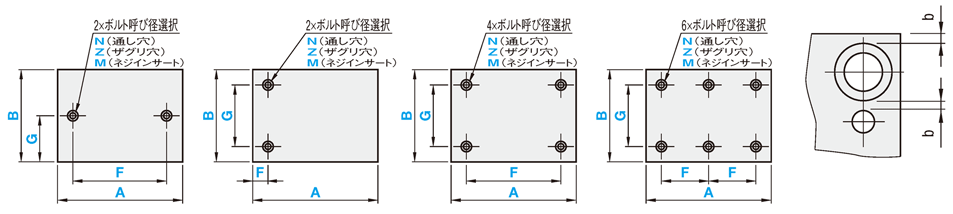

VSPL	丸のこ切断			指定1mm単位		選択	指定0.5mm単位
	選択不可		2H(横) 2HL(縦) 4H 6H	20～250	20～150	3.2・4.8・6.3・12.7・25.4	6～141.5 (2H・4H) 4.5～145.5 (2HL) 6～45.5 (6H)	4.5～145.5 (2H) 6～141.5 (2HL・4H・6H)
	上下面フライス等*(2F)			指定1mm単位		指定0.1mm単位	指定0.5mm単位
	2FQ	0～+0.2	2H(横) 2HL(縦) 4H 6H	20～250	20～150	2.0～24.0	6～141.5 (2H・4H) 4.5～145.5 (2HL) 6～45.5 (6H)	4.5～145.5 (2H) 6～141.5 (2HL・4H・6H)
	2FN	±0.1
	2FM	-0.2～0

[ ! ]F寸の指定範囲　2H・4H選択時：d（d₁）＋2.5≦F≦A−d（d₁）−5、6H選択時：d（d₁）＋2.5≦F≦（A−d（d₁）−5）/2が必要です。

[ ! ]G寸の指定範囲　2H選択時：d（d₁）/2＋2.5≦G≦B−d（d₁）/2−2.5、4H・6H選択時：d（d₁）＋2.5≦G≦B−d（d₁）−5が必要です。
（dは通し穴、ネジインサート、d₁はザグリ穴選択のとき）

[ ! ]穴加工付タイプを選択の場合、N（通し穴）・Z（ザグリ穴）から選択、ネジインサート加工付タイプを選択の場合、M（ネジインサート）・L（挿入長さ）を穴加工対応表から選択してください。
[ ! ]ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。

■穴加工対応表

T寸法	穴加工付ボルト呼び径選択
	N(通し穴)	Z(ザグリ穴)					M(ネジインサ−ト)						L(挿入長さ)
2～4	3	－					－						－
5	4			－			3	4					表1より 選択
6	5	3					3	4	5	6
8～9	6	3	4	5			3	4	5	6	8
10～14	8		4	5	6		3	4	5	6	8	10
15～25	10		4	5	6	8	3	4	5	6	8	10

■標準タイプ

型式	－	A	－	B	－	T	－	(CRA…etc)
VSPL	－	50	－	40	－	6.3	－	CRA10

Alterations	コーナーのR加工			コーナーカット
Code	CRA・CRB・CRC・CRD			CCA・CCB・CCC・CCD
Spec.	任意のコーナーをR加工します。 R＝指定5mm単位 [ ! ]10≦A(B)－R(2R) [ ! ]5≦CRA・CRB・CRC・CRD≦100 指定方法 (例) AとCのコーナーをR10加工 CRA10－CRC10 [ NG ]側面フライス等*・6面フライス等*は適用不可 [ NG ]T40・50・60・70・80・90・100は適用不可			任意のコーナーをカットすることができます。 5≦コーナーカット≦50 10≦A－C(2C)またはB－C(2C) 5mm単位指定 指定方法 (例) AとDのコーナーをC5でカットする場合 →CCA5ーCCD5 [ NG ]側面フライス等*・6面フライス等*は適用不可 [ NG ]T40・50・60・70・80・90・100は適用不可
	[ NG ]穴加工付タイプは適用不可となります。
￥/1Code	5≦R≦20	25≦R≦50	55≦R≦100	5≦C≦20	25≦C≦50
	800/コーナー	800/コーナー	800/コーナー	800/コーナー	800/コーナー

[ NG ]穴加工付タイプには適用できません

■穴加工付タイプ

型式

－

A

－

B

－

T

－

F

－

G

－

ボルト呼び径

－

(XC・YC)

VSPL2H

－

50

－

40

－

6.3

－

F10

－

G20

－

N3

－

XC10
