べスペル®（ポリイミド）円形プレート

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

2025年12月新規格追加。「耐熱温度300℃」と樹脂の中では最高クラスの耐熱...

詳細情報を確認する

環境対応
RoHS対応（10物質）
材質
べスペル（R）（ポリイミド）
グレード
スタンダ-ド
色
茶色系
材質証明書
対象
材質証明書：材質
ポリイミド

ご注意

「ベスペル®」は米国デュポン社の登録商標です。
ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
規格表内の赤文字は2025年12月に追加した商品です。

未確定：候補が13型番あります。

外形図・規格表
型番リスト
詳細情報

外形図・規格表

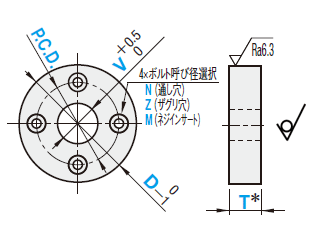

外形図

標準タイプ	穴加工付タイプ
	－2穴－2H	－3穴－3H	－4穴－4H

穴加工詳細

ネジインサート加工詳細

N（通し穴）

Z（ザグリ穴）

M（ネジインサート）

ボルト呼び径	3	4	5	6	8	10
d	3.5	4.5	5.5	6.5	9	11
d1	－	8	9.5	11	14	－
h	－	5	6	7	9	－

■表1

ボルト呼び径	3	4	5	6	8	10
d	3.5	4.5	5.5	6.5	9	11
L	3	4	5	6	8	10
	4.5	6	7.5	9	12	15
	6	8	10	12	16	20

ネジインサート指定方法　（例）M4-L6
[ ! ]L≦T-1
[ ! ]L+5＜Tの場合は止まり穴になります。
[ ! ]ネジインサート材質：SUS304

規格表

Type	材質	[ M ]グレ−ド	色	連続使用温度
ENVSPL	べスペル® (ポリイミド)	スタンダ-ド	ブラウン	300℃

●Tの寸法公差

T	T寸公差
3.2	0～+1.0
4.8
6.3
12.7
25.4

■標準タイプ

型式	−	D	−	V	−	T
ENVSPL	−	35	−	25	−	3.2

型式	指定5mm 単位	指定1mm 単位	選択T
Type	D	V	選択T
ENVSPL	20〜100	0〜70 (V≦D－10)	3.2 4.8 6.3 12.7 25.4

■穴加工付タイプ

型式	−	D	−	V	−	T	−	P.C.D	−	ボルト呼び径
ENVSPL2H	−	50	−	10	−	6.3	−	35	−	N4

■穴加工付タイプ

型式		指定5mm 単位	指定1mm 単位	選択T	指定1mm単位 P.C.D	ボルト呼び径選択		ボルト呼び径選択
Type	穴数	D	V			N(通し穴)	Z(ザグリ穴)	M(ネジインサート)	L
ENVSPL	2H 3H 4H	20〜80	0〜70 (V≦D－10)	3.2	10〜70＊	3 4 5 6 8 10	-	-	(挿入長さ) 表1より選択
				4.8			-	3・4
				6.3			-	3・4
				12.7			4・5・6	3・4・5・6
				25.4			4・5・6・8・10	3・4・5・6・10

[ ! ]穴加工付タイプを選択の場合、N（通し穴）・Z（ザグリ穴）から選択、ネジインサート加工付タイプを選択の場合、M（ネジインサート）・L（挿入長さ）を選択してください。
＊V＋5＋d（d1）≦P.C.D≦D−5−d（d1）（dは通し穴、ネジインサート、d1はザグリ穴選択のとき）

型番リスト

表示件数

型番

ENVSPL2H-[20-80/5]-[0-70/1]-[3.2,4.8,6.3,12.7,25.4]-[10-70/1]-L[3,4,4.5,5,6,7.5,8,9,10,12,15,16,20]

ENVSPL2H-[20-80/5]-[0-70/1]-[3.2,4.8,6.3,12.7,25.4]-[10-70/1]-M[3,4,5,6,8,10]

ENVSPL2H-[20-80/5]-[0-70/1]-[3.2,4.8,6.3,12.7,25.4]-[10-70/1]-N[3,4,5,6,8,10]

ENVSPL2H-[20-80/5]-[0-70/1]-[3.2,4.8,6.3,12.7,25.4]-[10-70/1]-Z[3,4,5,6,8,10]

ENVSPL3H-[20-80/5]-[0-70/1]-[3.2,4.8,6.3,12.7,25.4]-[10-70/1]-L[3,4,4.5,5,6,7.5,8,9,10,12,15,16,20]

ENVSPL3H-[20-80/5]-[0-70/1]-[3.2,4.8,6.3,12.7,25.4]-[10-70/1]-M[3,4,5,6,8,10]

ENVSPL3H-[20-80/5]-[0-70/1]-[3.2,4.8,6.3,12.7,25.4]-[10-70/1]-N[3,4,5,6,8,10]

ENVSPL3H-[20-80/5]-[0-70/1]-[3.2,4.8,6.3,12.7,25.4]-[10-70/1]-Z[3,4,5,6,8,10]

ENVSPL4H-[20-80/5]-[0-70/1]-[3.2,4.8,6.3,12.7,25.4]-[10-70/1]-L[3,4,4.5,5,6,7.5,8,9,10,12,15,16,20]

ENVSPL4H-[20-80/5]-[0-70/1]-[3.2,4.8,6.3,12.7,25.4]-[10-70/1]-M[3,4,5,6,8,10]

ENVSPL4H-[20-80/5]-[0-70/1]-[3.2,4.8,6.3,12.7,25.4]-[10-70/1]-N[3,4,5,6,8,10]

ENVSPL4H-[20-80/5]-[0-70/1]-[3.2,4.8,6.3,12.7,25.4]-[10-70/1]-Z[3,4,5,6,8,10]

ENVSPL-[20-100/5]-[0-70/1]-[3.2,4.8,6.3,12.7,25.4]

穴数

厚さ　T

(mm)

外径 D

(mm)

内径 V

(mm)

穴ピッチ P.C.D

(mm)

通し穴呼び径 [N]

ザグリ穴呼び径 [Z]

ネジインサート呼び径 [M]

ネジインサート挿入長さ [L]

(mm)

RoHS?

最小発注数量

2H	3.2 ～ 25.4	20 ～ 80	0 ～ 70	10 ～ 70	-	-	-	3 ～ 20	10	1個
2H	3.2 ～ 25.4	20 ～ 80	0 ～ 70	10 ～ 70	-	-	3 ～ 10	-	10	1個
2H	3.2 ～ 25.4	20 ～ 80	0 ～ 70	10 ～ 70	3 ～ 10	-	-	-	10	1個
2H	3.2 ～ 25.4	20 ～ 80	0 ～ 70	10 ～ 70	-	3 ～ 10	-	-	10	1個
3H	3.2 ～ 25.4	20 ～ 80	0 ～ 70	10 ～ 70	-	-	-	3 ～ 20	10	1個
3H	3.2 ～ 25.4	20 ～ 80	0 ～ 70	10 ～ 70	-	-	3 ～ 10	-	10	1個
3H	3.2 ～ 25.4	20 ～ 80	0 ～ 70	10 ～ 70	3 ～ 10	-	-	-	10	1個
3H	3.2 ～ 25.4	20 ～ 80	0 ～ 70	10 ～ 70	-	3 ～ 10	-	-	10	1個
4H	3.2 ～ 25.4	20 ～ 80	0 ～ 70	10 ～ 70	-	-	-	3 ～ 20	10	1個
4H	3.2 ～ 25.4	20 ～ 80	0 ～ 70	10 ～ 70	-	-	3 ～ 10	-	10	1個
4H	3.2 ～ 25.4	20 ～ 80	0 ～ 70	10 ～ 70	3 ～ 10	-	-	-	10	1個
4H	3.2 ～ 25.4	20 ～ 80	0 ～ 70	10 ～ 70	-	3 ～ 10	-	-	10	1個
なし	3.2 ～ 25.4	20 ～ 100	0 ～ 70	-	-	-	-	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目

基本情報

2025年12月新規格追加。
「耐熱温度300℃」と樹脂の中では最高クラスの耐熱性をもちます。
アウトガス特性も優れるため、真空装置内の回転部スペーサーやフランジ周辺部品としても活躍します。

ご注意

「ベスペル®」は米国デュポン社の登録商標です。
ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
規格表内の赤文字は2025年12月に追加した商品です。

納期・価格

納期

■標準タイプ・穴加工付タイプ

日目出荷

出荷日については、こちらをご覧ください。

価格

[ ! ]詳細価格はWOSにてご確認ください。
■数量スライド価格（[ ! ]1円未満切り捨て）
◦標準タイプ・穴加工付タイプ

数量区分	標準対応
数量区分	小口			大口
数量	1	2〜10	11〜20	21〜
値引率	基準単価	5%	8%	10%
出荷日	通常			お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

概要・仕様

物性表

項目			試験方法 JIS	単位	べスペル🄬 (ポリイミド)
項目			試験方法 JIS	単位	スタンダード
機械的性質	引張り強さ		D638	MPa	86.2
	伸び		D638	％	7.5
	曲げ強さ		D790	MPa	110
	圧縮強さ	降伏点	D695	MPa	133
	アイゾット衝撃強さ		D256	kJ/m²	43
	ロックウェル硬さ	Eスケール	D785	－	E45～58
熱的性質	連続使用温度		-	℃	300
	荷重たわみ温度	1.813MPa		℃	360
	線膨張係数		D696	℃^-1	5.4
	熱伝導率		C177	W/m・K	0.35
	比熱		ー	J/g・K	1,130
電気的性質	体積固有抵抗率		D257	Ω・cm	10¹⁴～10¹⁵
その他	比重		D792	－	1.43
	吸水率		D570	％	0.24%
	難燃性		D635/UL94	－	V-0
	耐薬品性	油	D543	－	◎
		酸	D543	－	◎
		アルカリ	D543	－	◎
		有機溶剤	D543	－	◎

[ ! ]連続使用温度は目安で使用環境によって変動します
[ ! ]記載の数値は参考値であり、保証値ではありません

物性比較表

特性			べスペル® (ポリイミド)	PEEK	フッ素	MCナイロン	POM
アウトガス特性			◎	〇	◎	△	△
連続使用温度			300℃	250℃	250℃	120℃	95℃
圧縮強さ(MPa)			133	119	12	95	74
曲げ弾性率(MPa)			3,201	4,021	550	2,599	2,589
耐摩耗性			◎	◎	△	◎	〇
すべり特性			◎	〇	◎	〇	〇
寸法安定性			◎	〇	×～△	△	△
体積固有低効率(Ω・cm)			10^14〜10^15	10^16	10^18	10^12	10^13
難燃性			Ｖ-0	Ｖ-0	Ｖ-0	HB	HB
吸水率(%)			0.24	0.1	0.01	0.8	0.2
比重			1.43	1.30	2.15	1.15	1.41
耐薬品性	酸	弱	◎	◎	◎	×	〇
	酸	強	〇	△	◎	×	△
	アルカリ	弱	◎	◎	◎	〇	〇
	アルカリ	強	△	△	◎	×	×
	有機溶剤		◎	◎	〇	△	△
	油		◎	◎	◎	◎	◎
