調整式ワンウェイトルク蝶番
- 通常単価(税別)
- 9,800円～10,425円
- 税込単価
- 10,780円～11,468円
通常出荷日：在庫品1日目当日出荷可能
一方向にのみトルクが働く調整式トルク蝶番です。使用環境や扉質量に合わせて、最適なトルク値に微調整が可能...
詳細を確認未確定：候補が14型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

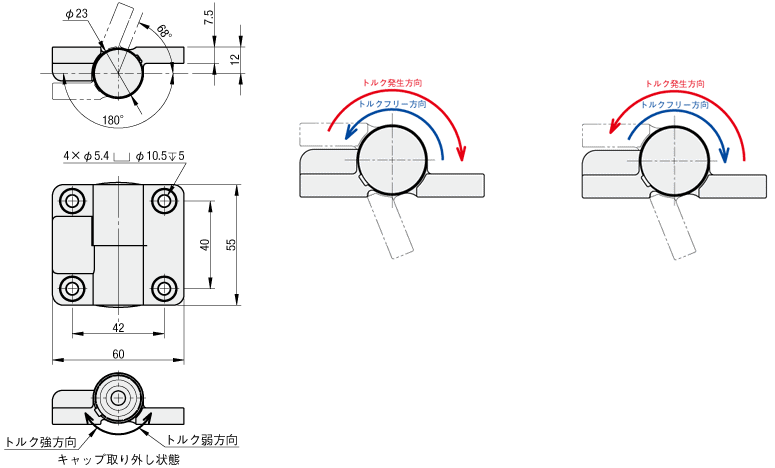

外形図・規格表
HHPTQJ100
Aタイプ
（トルク発生方向：蝶番開き方向） Bタイプ
（トルク発生方向：蝶番閉じ方向）
Aタイプ（トルク発生方向：蝶番開き方向） Bタイプ
（トルク発生方向：蝶番閉じ方向）
| 部品名 | [ M ]材質 | [ S ]表面処理 | ||||||||||
| ①本体 | 亜鉛合金 | 焼付塗装（シルバー） | ||||||||||
| ②キャップ | ポリプロピレン（グレー） | ー | ||||||||||
| ③トルク調整用ねじ | SCM435 | ー | ||||||||||
■使用上の注意
・すべての蝶番の軸心を水平にし、同一線上となるように配置してください。
・トルク調整用ねじは取り外さないでください。
・トルク低下が生じた場合はトルクを再調整してください。
・フリーストップしない範囲では、ストッパーなどを設けてください。
・すべての蝶番の軸心を水平にし、同一線上となるように配置してください。
・トルク調整用ねじは取り外さないでください。
・トルク低下が生じた場合はトルクを再調整してください。
・フリーストップしない範囲では、ストッパーなどを設けてください。
規格表
| 型式 | トルク発生方向 | |
| HHPTQJ100 | - | A |
| 型式 | トルク発生方向 | ※定格トルク | 質量 （g） | 使用温度範囲 (℃) | 適合フレーム | ￥基準単価 | ||
| N・m | kgf・cm | |||||||
| HHPTQJ100 | A（蝶番開き方向） B（蝶番閉じ方向） | 0〜10 | 0〜102 | 242 | 0〜40 | 8シリーズ 40mm角 | 9,800 | |
追加工
注文例
| 型式 | - | トルク発生方向 | - | 追加工Code |
| HHPTQJ100 | - | A | - | SET |
| Alterations | Code | Spec | ||||||||||||
| 適用ボルト ナットセット | SET SEP SEU SST SSP SSU | 蝶番をアルミフレームに 取り付ける際の適用ボルト とナットをセットにします。 （蝶番価格に加算） | Code | ボルト | ナット | |||||||||
| Type | 個数 | 材質 | Spec | Type | 個数 | 材質 | Spec | |||||||
| SET | CBS5-12 | 4 | スチール | 低頭六角穴ボルト | HNTT8-5 | 4 | スチール | 先入れナット | ||||||
| SEP | HNTP8-5 | 後入れバネナット | ||||||||||||
| SEU | HNTU8-5 | 先入れバネナット | ||||||||||||
| SST | CBSST5-12 | ステンレス | HNTTSN8-5 | ステンレス | 先入れナット | |||||||||
| SSP | SHNTP8-5 | 後入れバネナット | ||||||||||||
| SSU | SHNTU8-5 | 先入れバネナット | ||||||||||||
| 適用型番 | ￥/1Code | |||||
| SET | SEP | SEU | SST | SSP | SSU | |
| HHPTQJ100 | 260 | 310 | 340 | 440 | 520 | 625 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
9,800円 ( 10,780円 ) | 在庫品1日目当日出荷可能 |
10,110円 ( 11,121円 ) | 在庫品1日目当日出荷可能 |
10,060円 ( 11,066円 ) | 在庫品1日目当日出荷可能 |
10,140円 ( 11,154円 ) | 在庫品1日目当日出荷可能 |
10,320円 ( 11,352円 ) | 在庫品1日目当日出荷可能 |
10,240円 ( 11,264円 ) | 在庫品1日目当日出荷可能 |
10,425円 ( 11,468円 ) | 在庫品1日目当日出荷可能 |
9,800円 ( 10,780円 ) | 在庫品1日目当日出荷可能 |
10,110円 ( 11,121円 ) | 在庫品1日目当日出荷可能 |
10,060円 ( 11,066円 ) | 在庫品1日目当日出荷可能 |
10,140円 ( 11,154円 ) | 在庫品1日目当日出荷可能 |
10,320円 ( 11,352円 ) | 在庫品1日目当日出荷可能 |
10,240円 ( 11,264円 ) | 在庫品1日目当日出荷可能 |
10,425円 ( 11,468円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
一方向にのみトルクが働く調整式トルク蝶番です。
使用環境や扉質量に合わせて、最適なトルク値に微調整が可能です。
開閉方向に応じて必要なトルクだけを発生させ、軽やかな操作と安心設計を両立します。
上開き扉の保持にも、下開き扉の落下防止にも対応します。
納期・価格
| 翌日出荷 >>こちら |
[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。
[ ! ]表示数量超えはWOSにてご確認ください。
| 数量区分 | 標準対応 | 個別対応 |
| 小口 | 大口 | |
| 数 量 | 1～50 | 51～ |
| 出荷日 | 通常 | お見積り |
概要・仕様
選定方法
使用可否目安表（蓋重心が中央にある場合の参考値）
L：支点から蓋の端までの距離（m）
m：蓋（扉）の質量（kg）
【計算式】 最大トルクT=L/2×m（重量kg）×9.8（ニュートンN）
（例）使用可否目安表より
蓋寸法 L = 400 mm、蓋の質量（m）= 1kg の場合（※均等荷重時）
必要トルク ≒ 1.96 N·m になります。本蝶番は2個合計トルク0〜20N·m の範囲で調整可能なため、
適切に設定すれば十分保持が可能（OK領域） となります。
※設定トルクが小さすぎると保持できず、大きすぎると動作が重くなります。使用条件に応じて調整してください。
※重心が中央から大きく偏る場合には、本表は使用せず、重心位置 Lcg を用いた計算式
T = Lcg× m（重量kg) × 9.8（ニュートンN） により別途ご検討ください。
m：蓋（扉）の質量（kg）
【計算式】 最大トルクT=L/2×m（重量kg）×9.8（ニュートンN）
（例）使用可否目安表より
蓋寸法 L = 400 mm、蓋の質量（m）= 1kg の場合（※均等荷重時）
必要トルク ≒ 1.96 N·m になります。本蝶番は2個合計トルク0〜20N·m の範囲で調整可能なため、
適切に設定すれば十分保持が可能（OK領域） となります。
※設定トルクが小さすぎると保持できず、大きすぎると動作が重くなります。使用条件に応じて調整してください。
※重心が中央から大きく偏る場合には、本表は使用せず、重心位置 Lcg を用いた計算式
T = Lcg× m（重量kg) × 9.8（ニュートンN） により別途ご検討ください。
使用例
トルク発生方向：扉の開閉方向によって、トルクの作用が異なります。
同一トルク値でも挙動は逆になりますので、目的に応じて方向を確認してください。
実際の設計時は取付条件に応じた現品確認を推奨いたします。
同一トルク値でも挙動は逆になりますので、目的に応じて方向を確認してください。
実際の設計時は取付条件に応じた現品確認を推奨いたします。

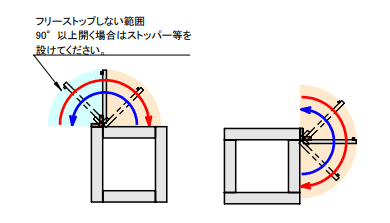

蝶番開き方向トルク発生タイプ（型式末尾A） 上開き扉などの保持用途に適します。 扉を開く際は軽い力で開けられ、任意の角度でトルクが働き保持します。 閉じるときはトルクが抵抗となり、ゆっくりと静かに閉まります。  ＜上蓋＞ ＜上開き＞

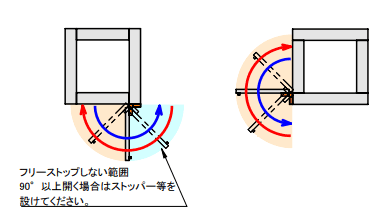

| 蝶番閉じ方向トルク発生タイプ（型式末尾B） 下開き扉などの落下制動用途に適します。 扉を開く際にトルクが抵抗として働き、勢いよく落下するのを防止します。 閉じるときは軽くスムーズに戻せます。
＜下蓋＞ ＜下開き＞  | |
 トルク発生方向  トルクフリー方向  フリーストップ範囲 | ||
トルク調整方法
・マイナスドライバーでキャップを外し、六角レンチ（呼び5）を使用してトルクを調整してください。
・調整時は、反対側にあるシャフトのすりわりを工具で固定しながら回してください。
・本製品は 0〜10 N·m の範囲で無段階に調整可能なフリー調整型です。
・2個使用する場合は、左右の蝶番を同量回してトルクバランスを合わせてください。
・調整後は、扉の開閉動作および保持力を実際に確認のうえご使用ください。
・詳細はこちらの取付説明書をご確認ください。
・調整時は、反対側にあるシャフトのすりわりを工具で固定しながら回してください。
・本製品は 0〜10 N·m の範囲で無段階に調整可能なフリー調整型です。
・2個使用する場合は、左右の蝶番を同量回してトルクバランスを合わせてください。
・調整後は、扉の開閉動作および保持力を実際に確認のうえご使用ください。
・詳細はこちらの取付説明書をご確認ください。
