未確定：候補が14型番あります。
抜差しワンウェイトルク蝶番
- 通常単価(税別)
- 8,400円～9,585円
- 税込単価
- 9,240円～10,544円
一方向にのみトルクが働く蝶番です。抜き差し構造により、取り付けが容易で装置設計...
詳細情報を確認する- 特性・用途
- 低発塵
- 詳細材質
- A6063S-T5相当
- 種類
- 抜差し蝶番
- 洗浄方法
- 洗浄無し
- フレームNo.
- 6シリーズ30mm角
- 幅
- 60
- 長さ
- 77.5
- 表面処理
- アルマイト処理
- 定格トルク(N・m)
- 9.0
- 穴数
- 4
- 材質証明書
- 対象
- 材質証明書：材質
- 本体：A6063S-T5相当｜ヘクサロビュラ穴付きボルト：SUSXM7｜軸：SUS420相当｜スリーブ/カバー：ポリアセタール
- 材質証明書：表面処理
- 本体：アルマイト処理
未確定：候補が14型番あります。

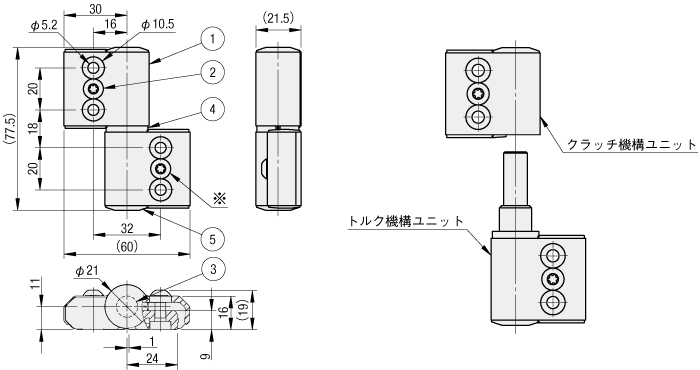

外形図・規格表
HHPTQA90
[ ! ] 本製品は左右逆転の2個（R/L）で1セット構成です。図はLタイプです。
[ ! ] 本製品は左右逆転の2個（R/L）で1セット構成です。図はLタイプです。
Aタイプ
（トルク発生方向：蝶番開き方向）
（トルク発生方向：蝶番開き方向）
Bタイプ
（トルク発生方向：蝶番閉じ方向）
（トルク発生方向：蝶番閉じ方向）
| 部品名 | [ M ]材質 | [ S ]表面処理 | ||||||||||
| ①本体 | A6063S-T5相当 | アルマイト処理 | ||||||||||
| ②ヘクサロビュラ穴付きボルト | SUSXM7 | ー | ||||||||||
| ③軸 | SUS420相当 | ー | ||||||||||
| ④スリーブ | ポリアセタール（黒） | ー | ||||||||||
| ⑤カバー | ||||||||||||
■使用上の注意
・扉（蓋）1枚に対して、1セット（左右各1個）使用してください。
・2蝶番の軸心を水平にし、同一線上となるように配置してください。
・フリーストップしない範囲では、ストッパーなどを設けてください。
・扉（蓋）1枚に対して、1セット（左右各1個）使用してください。
・2蝶番の軸心を水平にし、同一線上となるように配置してください。
・フリーストップしない範囲では、ストッパーなどを設けてください。
規格表
| 型式 | トルク発生方向 | |
| HHPTQA90 | - | A |
| 型式 | トルク発生方向 | ※定格トルク | ※質量 （g） | 使用温度範囲 (℃) | 適合フレーム | ￥基準単価 | ||
| N・m | kgf・cm | |||||||
| HHPTQA90 | A（蝶番開き方向） B（蝶番閉じ方向） | 9.0 | 91.8 | 270 | 0〜50 | 6シリーズ 30mm角 | 8,400 | |
※定格トルク・質量は1セット（2個）での値です。本商品はご注文数「1」で1セットのお届けとなります。
追加工
注文例
| 型式 | - | トルク発生方向 | - | 追加工Code |
| HHPTQA90 | - | A | - | SET |
| Alterations | Code | Spec | ||||||||||||
| 適用ボルト ナットセット | SET SEP SEU SST SSP SSU | 蝶番をアルミフレームに 取り付ける際の適用ボルト とナットをセットにします。 （蝶番価格に加算） | Code | ボルト | ナット | |||||||||
| 型式 | 個数 | 材質 | Spec | 型式 | 個数 | 材質 | Spec | |||||||
| SET | CBS5-16 | 8 | スチール | 低頭六角穴ボルト | HNTT6-5 | 8 | スチール | 先入れナット | ||||||
| SEP | HNTP6-5 | 後入れバネナット | ||||||||||||
| SEU | HNTU6-5 | 先入れバネナット | ||||||||||||
| SST | CBSST5-16 | ステンレス | HNTTSN6-5 | ステンレス | 先入れナット | |||||||||
| SSP | SHNTP6-5 | 後入れバネナット | ||||||||||||
| SSU | SHNTU6-5 | 先入れバネナット | ||||||||||||
| 適用型番 | ￥/1Code | |||||
| SET | SEP | SEU | SST | SSP | SSU | |
| HHPTQA90 | 480 | 580 | 620 | 840 | 980 | 1185 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
8,400円 ( 9,240円 ) | 在庫品1日目当日出荷可能 |
8,980円 ( 9,878円 ) | 在庫品1日目当日出荷可能 |
8,880円 ( 9,768円 ) | 在庫品1日目当日出荷可能 |
9,020円 ( 9,922円 ) | 在庫品1日目当日出荷可能 |
9,380円 ( 10,318円 ) | 在庫品1日目当日出荷可能 |
9,240円 ( 10,164円 ) | 在庫品1日目当日出荷可能 |
9,585円 ( 10,544円 ) | 在庫品1日目当日出荷可能 |
8,400円 ( 9,240円 ) | 在庫品1日目当日出荷可能 |
8,980円 ( 9,878円 ) | 在庫品1日目当日出荷可能 |
8,880円 ( 9,768円 ) | 在庫品1日目当日出荷可能 |
9,020円 ( 9,922円 ) | 在庫品1日目当日出荷可能 |
9,380円 ( 10,318円 ) | 在庫品1日目当日出荷可能 |
9,240円 ( 10,164円 ) | 在庫品1日目当日出荷可能 |
9,585円 ( 10,544円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
一方向にのみトルクが働く蝶番です。
抜き差し構造により、取り付けが容易で装置設計をシンプルにします。
開閉方向に応じて必要なトルクだけを発生させ、軽やかな操作と安心設計を両立します。
上開き扉の保持にも、下開き扉の落下防止にも対応します。
※着脱機構はありません。
納期・価格
| 翌日出荷 >>こちら |
[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。
[ ! ]表示数量超えはWOSにてご確認ください。
| 数量区分 | 標準対応 | 個別対応 |
| 小口 | 大口 | |
| 数 量 | 1～50 | 51～ |
| 出荷日 | 通常 | お見積り |
概要・仕様
選定方法

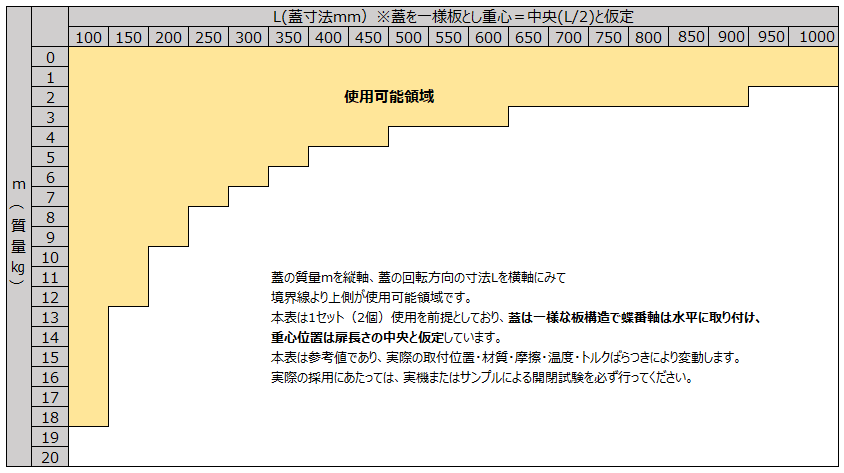

使用可否目安表（蓋重心が中央にある場合の参考値）
L：支点から蓋の端までの距離（m）
m：蓋（扉）の質量（kg）
【計算式】 最大トルクT=L/2×m（重量kg）×9.8（ニュートンN）
（例）使用可否目安表より
蓋寸法 L = 500 mm、蓋の質量（m）= 3kg の場合（※均等荷重時）
必要トルク ≒ 7.36 N·m に対して、蝶番1セットでの合計トルクが 9.0 N·m となるため、保持が可能（OK領域） となります。
※重心が中央から大きく偏る場合には、本表は使用せず、重心位置 Lcg を用いた計算式
T = Lcg× m（重量kg) × 9.8（ニュートンN） により別途ご検討ください。
m：蓋（扉）の質量（kg）
【計算式】 最大トルクT=L/2×m（重量kg）×9.8（ニュートンN）
（例）使用可否目安表より
蓋寸法 L = 500 mm、蓋の質量（m）= 3kg の場合（※均等荷重時）
必要トルク ≒ 7.36 N·m に対して、蝶番1セットでの合計トルクが 9.0 N·m となるため、保持が可能（OK領域） となります。
※重心が中央から大きく偏る場合には、本表は使用せず、重心位置 Lcg を用いた計算式
T = Lcg× m（重量kg) × 9.8（ニュートンN） により別途ご検討ください。
使用例
トルク発生方向：扉の開閉方向によって、トルクの作用が異なります。
同一トルク値でも挙動は逆になりますので、目的に応じて方向を確認してください。
実際の設計時は取付条件に応じた現品確認を推奨いたします。
同一トルク値でも挙動は逆になりますので、目的に応じて方向を確認してください。
実際の設計時は取付条件に応じた現品確認を推奨いたします。

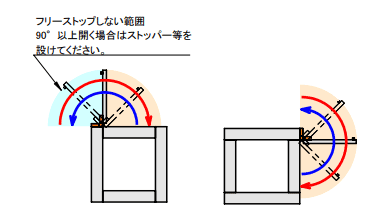

蝶番開き方向トルク発生タイプ（型式末尾A） 上開き扉などの保持用途に適します。 扉を開く際は軽い力で開けられ、任意の角度でトルクが働き保持します。 閉じるときはトルクが抵抗となり、ゆっくりと静かに閉まります。  ＜上蓋＞ ＜上開き＞

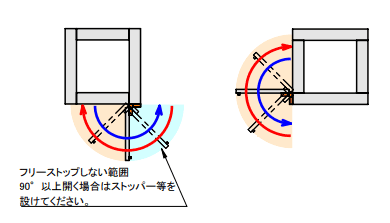

| 蝶番閉じ方向トルク発生タイプ（型式末尾B） 下開き扉などの落下制動用途に適します。 扉を開く際にトルクが抵抗として働き、勢いよく落下するのを防止します。 閉じるときは軽くスムーズに戻せます。
＜下蓋＞ ＜下開き＞  | |
 トルク発生方向  トルクフリー方向  フリーストップ範囲 | ||

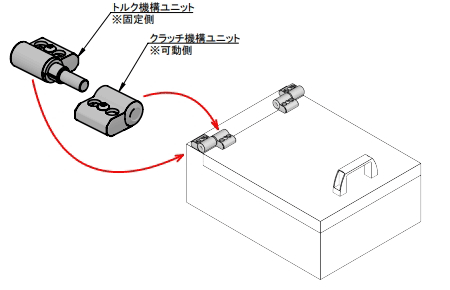

取り付け方法
トルク機構ユニットを固定側、クラッチ機構ユニットを可動側に取り付けてください。
