ワンウェイトルク蝶番
- 通常単価(税別)
- 3,000円～3,595円
- 税込単価
- 3,300円～3,955円
一方向にのみトルクが働く蝶番です。開閉方向に応じて必要なトルクだけを発生させ、...
詳細情報を確認する未確定：候補が8型番あります。

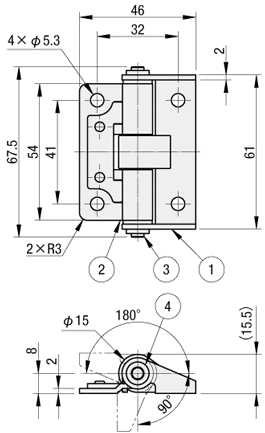

外形図・規格表
HHPTQS15
Aタイプ
（トルク発生方向：蝶番開き方向）
（トルク発生方向：蝶番開き方向）
Bタイプ
（トルク発生方向：蝶番閉じ方向）
（トルク発生方向：蝶番閉じ方向）
| 部品名 | [ M ]材質 | [ S ]表面処理 |
| ①本体 | SUS304 | 光沢バレル研磨 |
| ②固定筒 | ポリアセタール（黒） | ー |
| ③シャフト | SUS420相当 | ー |
| ④ハウジング | 亜鉛合金 | ニッケルメッキ |
■使用上の注意
・すべての蝶番の軸心を水平にし、同一線上となるように配置してください。
・フリーストップしない範囲では、ストッパーなどを設けてください。
・振動や衝撃で扉が開く恐れがある場合は、キャッチ・ラッチとの併用を推奨します。
・すべての蝶番の軸心を水平にし、同一線上となるように配置してください。
・フリーストップしない範囲では、ストッパーなどを設けてください。
・振動や衝撃で扉が開く恐れがある場合は、キャッチ・ラッチとの併用を推奨します。
規格表
| 型式 | トルク発生方向 | |
| HHPTQS15 | - | A |
| 型式 | トルク発生方向 | ※定格トルク | 質量 （g） | 適合フレーム | ￥基準単価 | |
| N・m | kgf・cm | |||||
| HHPTQS15 | A（蝶番開き方向） B（蝶番閉じ方向） | 1.5 | 15.3 | 89 | 6シリーズ 30mm角 | 3,000 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,000円 ( 3,300円 ) | 在庫品1日目当日出荷可能 |
3,490円 ( 3,839円 ) | 在庫品1日目当日出荷可能 |
3,420円 ( 3,762円 ) | 在庫品1日目当日出荷可能 |
3,595円 ( 3,955円 ) | 在庫品1日目当日出荷可能 |
3,000円 ( 3,300円 ) | 在庫品1日目当日出荷可能 |
3,490円 ( 3,839円 ) | 在庫品1日目当日出荷可能 |
3,420円 ( 3,762円 ) | 在庫品1日目当日出荷可能 |
3,595円 ( 3,955円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
一方向にのみトルクが働く蝶番です。
開閉方向に応じて必要なトルクだけを発生させ、軽やかな操作と安心設計を両立します。
上開き扉の保持にも、下開き扉の落下防止にも対応します。
縦使い・横使いどちらも可能です。
納期・価格
| 翌日出荷 >>こちら |
[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。
[ ! ]表示数量超えはWOSにてご確認ください。
| 数量区分 | 標準対応 | 個別対応 |
| 小口 | 大口 | |
| 数 量 | 1～50 | 51～ |
| 出荷日 | 通常 | お見積り |
概要・仕様
選定方法

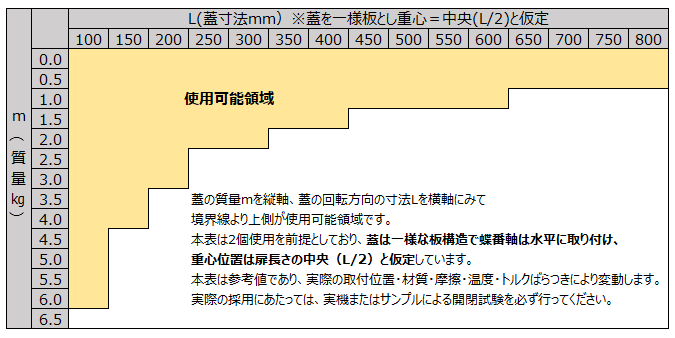

使用可否目安表（蓋重心が中央にある場合の参考値）
L：支点から蓋の端までの距離（m）
m：蓋（扉）の質量（kg）
【計算式】 最大トルクT=L/2×m（重量kg）×9.8（ニュートンN）
（例）使用可否目安表より
蓋寸法 L = 400 mm、蓋の質量（m）= 1kg の場合（※均等荷重時）
必要トルク ≒ 1.96 N·m に対して、蝶番2個での合計トルクが 3.0 N·m となるため、保持が可能（OK領域） となります。
※重心が中央から大きく偏る場合には、本表は使用せず、重心位置 Lcg を用いた計算式
T = Lcg× m（重量kg) × 9.8（ニュートンN） により別途ご検討ください。
m：蓋（扉）の質量（kg）
【計算式】 最大トルクT=L/2×m（重量kg）×9.8（ニュートンN）
（例）使用可否目安表より
蓋寸法 L = 400 mm、蓋の質量（m）= 1kg の場合（※均等荷重時）
必要トルク ≒ 1.96 N·m に対して、蝶番2個での合計トルクが 3.0 N·m となるため、保持が可能（OK領域） となります。
※重心が中央から大きく偏る場合には、本表は使用せず、重心位置 Lcg を用いた計算式
T = Lcg× m（重量kg) × 9.8（ニュートンN） により別途ご検討ください。
使用例
トルク発生方向：扉の開閉方向によって、トルクの作用が異なります。
同一トルク値でも挙動は逆になりますので、目的に応じて方向を確認してください。
実際の設計時は取付条件に応じた現品確認を推奨いたします。
同一トルク値でも挙動は逆になりますので、目的に応じて方向を確認してください。
実際の設計時は取付条件に応じた現品確認を推奨いたします。

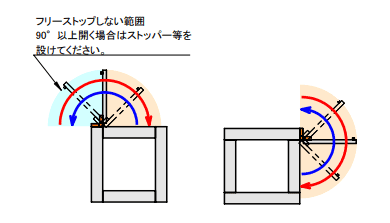

蝶番開き方向トルク発生タイプ（型式末尾A） 上開き扉などの保持用途に適します。 扉を開く際は軽い力で開けられ、任意の角度でトルクが働き保持します。 閉じるときはトルクが抵抗となり、ゆっくりと静かに閉まります。  ＜上蓋＞ ＜上開き＞

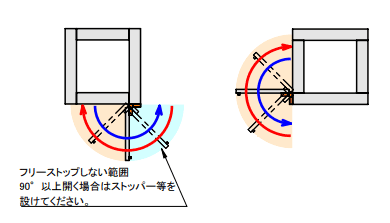

| 蝶番閉じ方向トルク発生タイプ（型式末尾B） 下開き扉などの落下制動用途に適します。 扉を開く際にトルクが抵抗として働き、勢いよく落下するのを防止します。 閉じるときは軽くスムーズに戻せます。
＜下蓋＞ ＜下開き＞  | |
 トルク発生方向  トルクフリー方向  フリーストップ範囲 | ||
