６シリーズ（溝幅８ｍｍ）組立工数削減ブラケット
- 通常単価(税別)
- 710円～870円
- 税込単価
- 781円～957円
【組立工数削減シリーズ】ブラケット本体・ナット・ボルトが一体化された商品です。...
詳細情報を確認する- 環境対応
- RoHS対応（10物質）
- 特性・用途
- 該当なし
- 詳細材質
- ADC12
- ブラケット種類
- 突起付ブラケット
- シリーズ
- ミスミ 6シリーズ（溝幅8mm）
- 適用フレーム幅 (mm)
- 30
- 適用溝数
- 1列溝
- 突起位置選択
- 両側突起付き
- 付加機能（突起付ブラケット）
- ナット止め
- 直角度
- 基準なし
- 洗浄方法
- 洗浄無し
- 材質証明書
- 対象
- 材質証明書：材質
- ADC12
ご注意
- タップ穴の追加工は片面のみです。加工面は製造工程上の都合により、左右いずれかとなります（指定不可）。
未確定：候補が4型番あります。

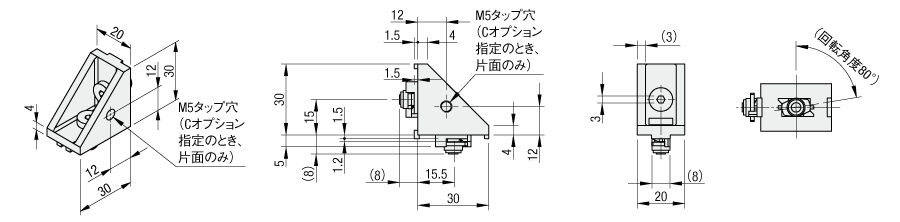

外形図・規格表
HBLFSCK6
HBLFSCKB6(カチオン電着塗装 (黒))
HBLFSCKB6(カチオン電着塗装 (黒))
製品仕様
※ステンレスブラック：ステンレスに黒色酸化処理を施した黒色仕上げです。
| No | Type | [ M ]材質 | [ S ]表面処理 | ||||
| 本体 | ボルト | ナット | 本体 | ボルト | ナット | ||
| ① | HBLFSCK6 | ADC12 | SUS304相当 | SUS304 | バレル研磨 | - | バレル研磨 |
| ② | HBLFSCKB6 | カチオン電着塗装(黒) | ステンレスブラック | ||||
規格表
| 型式 |
| HBLFSCK6 |
| HBLFSCKB6 |
・下表の価格表は25年11月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
[ ! ]軽荷重部位での使用に適しています。カバーなど荷重のかからない箇所での使用を推奨します。
参考：HBLFSN6許容荷重 1176N
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | 質量 （g） | 許容荷重 （N） | ￥基準単価 |
| HBLFSCK6 | 24 | 70 | 710 |
| HBLFSCKB6 カチオン電着塗装(黒) | 24 | 70 | 790 |
参考：HBLFSN6許容荷重 1176N
追加工
| 型式 | - | カバー取付け 穴加工 |
| HBLFSCK6 | - | C |
| Alterations | Code | Spec. | 適用ブラケット | ￥/1Code |
| カバー取付け 穴追加工 | C | ブラケットに、カバー取付用片面M5タップ穴を追加できます。 加工面は左右いずれかとなります（指定不可）。 型式例：HBLFSCK6-C (取付け用ネジこちら HCBM)  | HBLFSCK6 | 80 |
| HBLFSCKB6 |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
710円 ( 781円 ) | 在庫品1日目当日出荷可能 |
790円 ( 869円 ) | 在庫品1日目当日出荷可能 |
790円 ( 869円 ) | 在庫品1日目当日出荷可能 |
870円 ( 957円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【組立工数削減シリーズ】
ブラケット本体・ナット・ボルトが一体化された商品です。
ナットの位置合わせが不要で、仮止めをスムーズに行える点が特長です。
生産性向上とコスト最適化の両立を実現します。
ご注意
- タップ穴の追加工は片面のみです。加工面は製造工程上の都合により、左右いずれかとなります（指定不可）。
納期・価格
納期
 | 在庫品 |
[ ! ]表示数量越えはWOSにてご確認ください。
| 数量区分 | 標準対応 | 個別対応 |
| 小口 | 大口 | |
| 数量 | 1～200 | 201～ |
| 出荷日 | 通常 | お見積り |
出荷日については、こちらをご覧ください。
概要・仕様

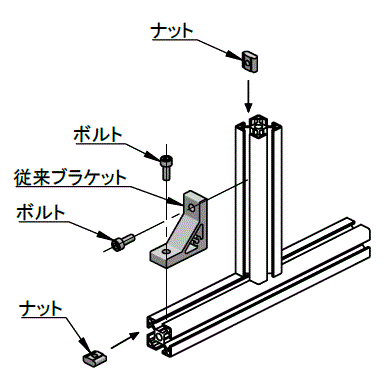

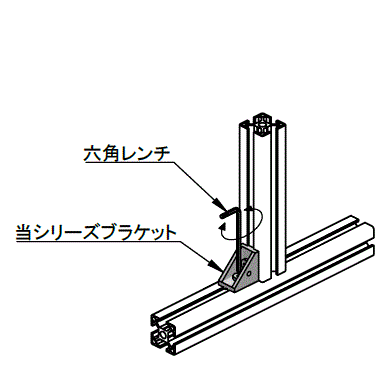

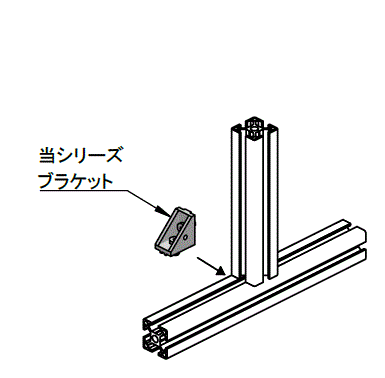

使用例

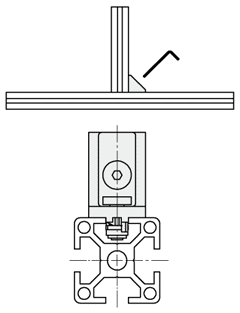

■STEP1
ブラケットをフレームに直接取り付けできます。
ナットやボルトで位置を合わせる手間を省きます。
ブラケットをフレームに直接取り付けできます。
ナットやボルトで位置を合わせる手間を省きます。

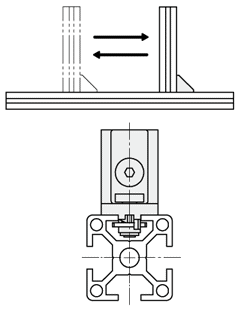

■STEP2
レンチで仮止め後、ブラケットを自由に移動・位置調整できます。
レンチで仮止め後、ブラケットを自由に移動・位置調整できます。

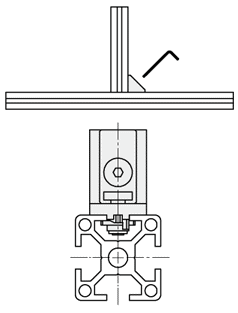

■STEP3
位置が決まったらレンチで本締めして固定します。
位置が決まったらレンチで本締めして固定します。
メリット
組立工数を約50％*削減。
作業効率の向上により、人件費を含むトータルコストの低減に貢献します。
生産性向上とコスト最適化の両立を実現します。
*削減率は製品により異なります。
組立工数を約50％*削減。
作業効率の向上により、人件費を含むトータルコストの低減に貢献します。
生産性向上とコスト最適化の両立を実現します。
*削減率は製品により異なります。
