メカニカル部品技術窓口
組立工数削減パネルファスナー
- 通常単価(税別)
- 25円～445円
- 税込単価
- 28円～490円
【組立工数削減シリーズ】ファスナー本体・ナット・ボルトが一体化された商品です。...
詳細情報を確認する未確定：候補が13型番あります。
外形図・規格表

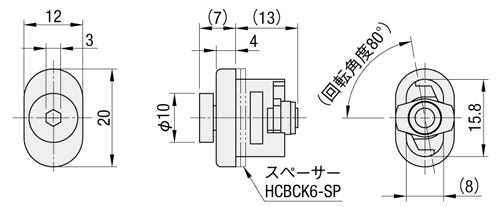

外形図
HCBCK6(グレー)
HCBCKB6(黒)
HCBCKB6(黒)

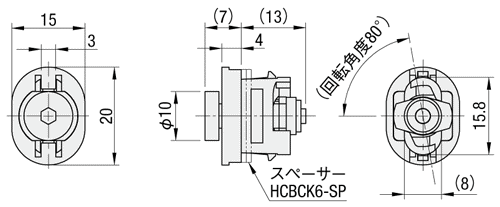

HCBCKV6(脱落防止タイプ グレー)
HCBCKVB6(脱落防止タイプ 黒)
HCBCKVB6(脱落防止タイプ 黒)
HCBCK6-SP(パネルファスナー用スペーサー)
長穴
長穴
製品仕様
・ファスナー
※ステンレスブラック：ステンレスに黒色酸化処理を施した黒色仕上げです。
| No | Type | [ M ]材質 | [ S ]表面処理 | |||
| 本体 | ボルト | ナット | ボルト | ナット | ||
| ① | HCBCK(グレー) | ポリアミド（PA-GF50） | SUS304相当 | SUS304 | - | バレル研磨 |
| ② | HCBCKB(黒) | ステンレスブラック | ||||
| ③ | HCBCKV(グレー) | ポリアミド（PA-GF50） ポリカーボネート（PC） | - | |||
| ④ | HCBCKVB(黒) | ステンレスブラック | ||||
・スペーサー
| 型式 | [ M ]材質 |
| HCBCK6-SP | ポリアセタール(POM) |
規格表
| 型式 |
| HCBCK6-5 |
| HCBCK6-3 |
・下表の価格表は25年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | No. | 対応フレーム （シリーズ） | 対応パネル t寸（㎜） | 質量 （g） | 構成部材 | ￥基準単価 | |||
| Type | ファスナー | 個数 | スペーサー | 個数 | |||||
| HCBCK(グレー) | 6-5 | 6シリーズ | 5 | 7 | HCBCK6-5 | 1 | HCBCK6-SP | - | 325 |
| 6-4 | 4 | 7.2 | 1 | 350 | |||||
| 6-3 | 3 | 7.4 | 2 | 375 | |||||
| HCBCKB(黒) | 6-5 | 5 | 7 | HCBCKB6-5 | 1 | HCBCK6-SP | - | 340 | |
| 6-4 | 4 | 7.2 | 1 | 365 | |||||
| 6-3 | 3 | 7.4 | 2 | 390 | |||||
| HCBCKV (脱落防止タイプ グレー) | 6-5 | 5 | 6.5 | HCBCKV6-5 | 1 | HCBCK6-SP | - | 380 | |
| 6-4 | 4 | 6.7 | 1 | 405 | |||||
| 6-3 | 3 | 6.9 | 2 | 430 | |||||
| HCBCKVB (脱落防止タイプ 黒) | 6-5 | 5 | 6.5 | HCBCKVB6-5 | 1 | HCBCK6-SP | - | 395 | |
| 6-4 | 4 | 6.7 | 1 | 420 | |||||
| 6-3 | 3 | 6.9 | 2 | 445 | |||||
| 型式 | 質量（g） | ￥基準単価 |
| HCBCK6-SP | 0.2 | 25 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
375円 ( 413円 ) | 在庫品1日目当日出荷可能 |
350円 ( 385円 ) | 在庫品1日目当日出荷可能 |
325円 ( 358円 ) | 在庫品1日目当日出荷可能 |
25円 ( 28円 ) | 在庫品1日目当日出荷可能 |
390円 ( 429円 ) | 在庫品1日目当日出荷可能 |
365円 ( 402円 ) | 在庫品1日目当日出荷可能 |
340円 ( 374円 ) | 在庫品1日目当日出荷可能 |
430円 ( 473円 ) | 在庫品1日目当日出荷可能 |
405円 ( 446円 ) | 在庫品1日目当日出荷可能 |
380円 ( 418円 ) | 在庫品1日目当日出荷可能 |
445円 ( 490円 ) | 在庫品1日目当日出荷可能 |
420円 ( 462円 ) | 在庫品1日目当日出荷可能 |
395円 ( 435円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【組立工数削減シリーズ】
ファスナー本体・ナット・ボルトが一体化された商品です。
ナットの位置合わせが不要で、取付・取外しの作業時間を短縮できる点が特長です。
納期・価格
納期
|
[ ! ]表示数量超えはWOSにてご確認ください。
| 数量区分 | 標準対応 | 個別対応 | |
| 小口 | 大口 | ||
| 数量 | 1~200 | 201~ | |
| 出荷日 | 通常 | お見積り | |
出荷日については、こちらをご覧ください。
概要・仕様
使用例

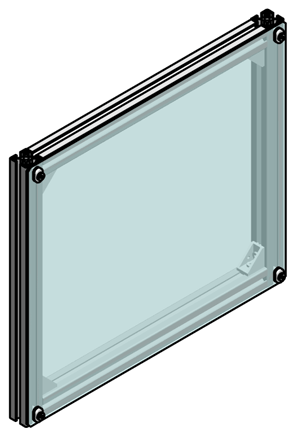

ナットやボルトで位置を合わせる手間を省き、パネルをフレームに取り付けできます。
■STEP1
パネルに長穴をあけます。
パネルに長穴をあけます。
■STEP2
パネルをフレーム上に置き、ファスナーを差し込みます。
パネルをフレーム上に置き、ファスナーを差し込みます。
■STEP3
ボルトをレンチで回して、仮止め/本締めします。
ボルトをレンチで回して、仮止め/本締めします。

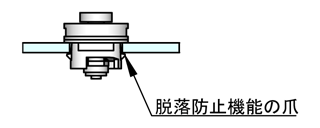

脱落防止タイプは爪付き構造のため、パネルから外れにくなっています。
