【ふっ素含有メッキ】調整ねじセット六角穴付タイプ

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

調整ねじセット　六角穴付タイプ

4.5

通常価格(税別)： 590円 (税込価格：649円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【ふっ素含有メッキ】調整ねじセット六角ボルトタイプ

通常出荷日：7 日目

■ふっ素含有無電解ニッケルメッキの特長すべり性や難付着性などの機能性に優れてお...

詳細情報を確認する

特性・用途
耐食性・耐薬品 / かじり防止
種類
六角穴付
材質
SUS304
詳細材質
SUS304
洗浄方法
洗浄無し
表面処理
ふっ素含有無電解ニッケルメッキ
L寸選択/指定
選択
材質証明書
対象
材質証明書：材質
SUS304
材質証明書：表面処理
ふっ素含有無電解ニッケルメッキ

ご注意

外形図、規格表の寸法はメッキ前の表記です。仕上がり寸法にはメッキの膜厚分が加わります。
メッキの処理過程で発生する処理跡などが残る場合があります。こちらをご参照ください。
ふっ素含有メッキは無電解ニッケルメッキ液にPTFE粒子を含有させたものを使用しています。
ふっ素含有メッキの技術情報・各種試験データはこちら

未確定：候補が130型番あります。

外形図・規格表
型番リスト
詳細情報

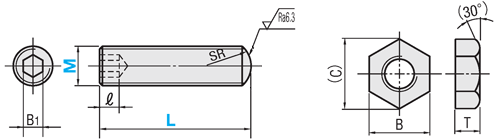

外形図・規格表

付属ナット

[ ! ]Ｌ寸法公差はJISB0405m級に準じる。
[ ! ]外形図、規格表の寸法はメッキ前の表記です。仕上がり寸法にはメッキの膜厚分が加わります。
[ ! ]めねじには目視できる範囲、かつ、径の長さより浅い部分にメッキがかかります。

調整ねじ

六角穴付タイプ

[ M ] 材質

[ A ] 付属品(ナット1コ)

表面処理仕様

L寸選択

[ M ] 材質

[ S ]表面処理種類

膜厚

耐熱温度

[ H ]被膜硬度

細目

NF-ANBS

SUS304

SUS304相当

ふっ素含有無電解ニッケルメッキ
（20vol％)

±3

µｍ

300℃

400HV

並目

NF-ANBNS

SUS304

SUS304相当

[ ! ]付属のナットは本体に組みつけた状態での出荷となります。
[ ! ]塩水噴霧試験の結果はこちら
[ ! ]形状によっては膜が付かない部分があります。こちらをご参照ください。

規格表

型式	−	L
NF-ANBS8	−	40

■L寸選択

型式		L選択														M×Pitch		B₁	(ℓ) min.	SR	B	(C)	T
Type	M	L選択														細目	並目	B₁	(ℓ) min.	SR	B	(C)	T
(細目) NF-ANBS (並目) NF-ANBNS	3	10	15	20	25	30	35	40								3×0.35	3×0.5	1.5	1.5	3	5.5	6.4	2.4
	4	10	15	20	25	30	35	40	45	50	60					4×0.5	4×0.7	2	2.2	4	7	8.1	4
	5	10	15	20	25	30	35	40	45	50	60					5×0.5	5×0.8	2.5	2.8	5	8	9.2
	6		15	20	25	30	35	40	45	50	60					6×0.75	6×1.0	3	3	6	10	11.5
	8			20	25	30	35	40	45	50	60					8×0.75	8×1.25	4	4	8	13	15	5
	10				25	30	35	40	45	50	60	70	80	90	100	10×1.0	10×1.5	5	5	10	17	19.6	6
	12					30	35	40	45	50	60	70	80	90	100	12×1.0	12×1.75	6	6	12	19	21.9	6

[ ! ]表示数量超えはWOSにてご確認ください

■ 技術情報

表面処理名称	ふっ素含有無電解ニッケルメッキ（20vol％）
表面硬度	400HV
動摩擦係数_参考値	0.1～0.2
撥水角（撥水性）_参考値	115°
電気的特性_参考値	導電性

[ ! ]塩水噴霧試験の結果はこちら
[ ! ]ふっ素含有無電解ニッケルメッキ（20vol%）はPTFE粒子を20～25vol％の割合で含有しています。

■おねじ部に関する注意点
　-ねじ面の摩擦係数が下がり抵抗損失が減るため、締結力が向上します。締付トルクの参考値はこちら
　-規格表の寸法に膜厚が加わるため、めねじへの取付時に入りにくい場合があります。

■締結力比較（母材：SUS304)

試験結果

試料	試料型番	軸力（KN）	ねじ面摩擦係数
ステンレスボルト（表面処理なし）	SCB6-25	3.6	0.473
ふっ素樹脂コーティング（PTFE+PAI）	FH-SCB6-25	6.7	0.091
ふっ素含有無電解ニッケルメッキ（20vol%）	NF-SCB6-25	8.0	0.100

試験方法

試験機		試験方法
ねじ締め付け試験機（NST-500NM/日本計測システム株式会社）		JIS B1084

型番リスト

表示件数

型番

ねじ種類	ねじ径 M	ねじピッチ	ねじ長さ L	RoHS?	最小発注数量

並目	3	0.5	10	10	2個
並目	3	0.5	15	10	2個
並目	3	0.5	20	10	2個
並目	3	0.5	25	10	2個
並目	3	0.5	30	10	2個
並目	3	0.5	35	10	2個
並目	3	0.5	40	10	2個
並目	4	0.7	10	10	2個
並目	4	0.7	15	10	2個
並目	4	0.7	20	10	2個
並目	4	0.7	25	10	2個
並目	4	0.7	30	10	2個
並目	4	0.7	35	10	2個
並目	4	0.7	40	10	2個
並目	4	0.7	45	10	2個
並目	4	0.7	50	10	2個
並目	4	0.7	60	10	2個
並目	5	0.8	10	10	2個
並目	5	0.8	15	10	2個
並目	5	0.8	20	10	2個
並目	5	0.8	25	10	2個
並目	5	0.8	30	10	2個
並目	5	0.8	35	10	2個
並目	5	0.8	40	10	2個
並目	5	0.8	45	10	2個
並目	5	0.8	50	10	2個
並目	5	0.8	60	10	2個
並目	6	1	15	10	2個
並目	6	1	20	10	2個
並目	6	1	25	10	2個
並目	6	1	30	10	2個
並目	6	1	35	10	2個
並目	6	1	40	10	2個
並目	6	1	45	10	2個
並目	6	1	50	10	2個
並目	6	1	60	10	2個
並目	8	1.25	20	10	2個
並目	8	1.25	25	10	2個
並目	8	1.25	30	10	2個
並目	8	1.25	35	10	2個
並目	8	1.25	40	10	2個
並目	8	1.25	45	10	2個
並目	8	1.25	50	10	2個
並目	8	1.25	60	10	2個
並目	10	1.5	25	10	2個
並目	10	1.5	30	10	2個
並目	10	1.5	35	10	2個
並目	10	1.5	40	10	2個
並目	10	1.5	45	10	2個
並目	10	1.5	50	10	2個
並目	10	1.5	60	10	2個
並目	10	1.5	70	10	2個
並目	10	1.5	80	10	2個
並目	10	1.5	90	10	2個
並目	10	1.5	100	10	2個
並目	12	1.75	30	10	2個
並目	12	1.75	35	10	2個
並目	12	1.75	40	10	2個
並目	12	1.75	45	10	2個
並目	12	1.75	50	10	2個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目

基本情報
納期・価格

基本情報

■ふっ素含有無電解ニッケルメッキの特長
すべり性や難付着性などの機能性に優れており、一般製造装置・半導体製造関連装置・FPD製造関連装置等で使われています。
・ふっ素含有無電解ニッケルメッキ：すべり性、かじり防止、難付着性、導電性

■ご留意事項
メッキの処理過程で発生する処理跡などが残る場合があります。こちらをご参照ください。

ご注意

外形図、規格表の寸法はメッキ前の表記です。仕上がり寸法にはメッキの膜厚分が加わります。
メッキの処理過程で発生する処理跡などが残る場合があります。こちらをご参照ください。
ふっ素含有メッキは無電解ニッケルメッキ液にPTFE粒子を含有させたものを使用しています。
ふっ素含有メッキの技術情報・各種試験データはこちら

納期・価格

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応	個別対応
数量区分	小口	大口
数　量	1〜100	101～
出荷日	通常	お見積り

[ ! ]L寸指定タイプのみ適用
[ ! ]表示数量超えはWOSにてご確認ください。

納期

●L寸選択タイプ

日目出荷

[ NG ]ストーク適用不可

出荷日については、こちらをご覧ください。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はマニュアルカタログをご覧ください。
