メカニカル部品技術窓口
絞り込み条件
未確定：候補が3型番あります。
ねじの呼び M(mm)
~mm- 12
- 16
- 20
ピッチ P(mm)
~mm- 1.75
- 2
- 2.5
耐荷重(kN)
~mm- 23.6
- 44
- 68.6
厚さ T(t)(mm)
~mm- 10
- 13
- 16
全長L(mm)
~mm- 80
- 98
- 100
d
~mm- 8
- 13
- 15
タイプ
~mm出荷日
- すべて
- 7日以内
【ふっ素含有メッキ】フットジャッキボルト 先端SR四角面取りタイプ
- 通常単価(税別)
- -
- 税込単価
- -
■ふっ素含有無電解ニッケルメッキの特長すべり性や難付着性などの機能性に優れてお...
詳細情報を確認する- 環境対応
- RoHS対応（10物質）
- 特性・用途
- 耐食性・耐薬品 / かじり防止
- 種類
- レベリングボルト
- 材質
- ステンレス
- 詳細材質
- SUS304
- 洗浄方法
- 洗浄無し
- 本体材質
- SUS304
- 本体表面処理
- ふっ素含有無電解ニッケルメッキ
- 種類(詳細)
- フットジャッキボルト
- 材質証明書
- 対象
- 材質証明書：材質
- SUS304
- 材質証明書：表面処理
- ふっ素含有無電解ニッケルメッキ
未確定：候補が3型番あります。

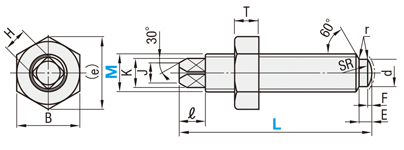

外形図・規格表
規格表
| 型式 |
| NF-FJKBS12 |
| 型式 | L | ℓ | d | E | (F) | H | SR | J | K | r | B | (e) | T | 耐荷重 (kN) | |
| Type | M(×P) 並目 | ||||||||||||||
| NF-FJKBS | 12(×1.75) | 80 | 10 | 8 | 6 | 1 | 8 | 8 | 8 | 10 | 0.5 | 19 | 21.9 | 10 | 23.6 |
| 16(×2.0) | 98 | 12 | 13 | 1.6 | 10 | 14 | 10 | 13 | 1.0 | 24 | 27.7 | 13 | 44.0 | ||
| 20(×2.5) | 100 | 13.5 | 15 | 6.5 | 2 | 12 | 16 | 12 | 16 | 30 | 34.6 | 16 | 68.6 | ||
■ 技術情報
[ ! ]塩水噴霧試験の結果はこちら
[ ! ]ふっ素含有無電解ニッケルメッキ（20vol%）はPTFE粒子を20～25vol％の割合で含有しています。
■おねじ部に関する注意点
-ねじ面の摩擦係数が下がり抵抗損失が減るため、締結力が向上します。締付トルクの参考値はこちら
-規格表の寸法に膜厚が加わるため、めねじへの取付時に入りにくい場合があります。
| 表面処理名称 | ふっ素含有無電解ニッケルメッキ （20vol％） |
| 表面硬度 | 400HV |
| 動摩擦係数_参考値 | 0.1～0.2 |
| 撥水角（撥水性）_参考値 | 115° |
| 電気的特性_参考値 | 導電性 |
[ ! ]ふっ素含有無電解ニッケルメッキ（20vol%）はPTFE粒子を20～25vol％の割合で含有しています。
■おねじ部に関する注意点
-ねじ面の摩擦係数が下がり抵抗損失が減るため、締結力が向上します。締付トルクの参考値はこちら
-規格表の寸法に膜厚が加わるため、めねじへの取付時に入りにくい場合があります。
■締結力比較（母材：SUS304)
試験結果
試験方法
| 試料 | 試料型番 | 軸力 （KN） | ねじ面摩擦 係数 |
| ステンレスボルト （表面処理なし） | SCB6-25 | 3.6 | 0.473 |
| ふっ素樹脂コーティング （PTFE+PAI） | FH-SCB6-25 | 6.7 | 0.091 |
| ふっ素含有無電解ニッケルメッキ （20vol%） | NF-SCB6-25 | 8.0 | 0.100 |
試験方法
| 試験機 | 試験方法 | |
| ねじ締め付け試験機 （NST-500NM/日本計測システム株式会社） | JIS B1084 | |
詳細情報
基本情報
■ふっ素含有無電解ニッケルメッキの特長
すべり性や難付着性などの機能性に優れており、一般製造装置・半導体製造関連装置・FPD製造関連装置等で使われています。
・ふっ素含有無電解ニッケルメッキ：すべり性、かじり防止、難付着性、導電性
■ご留意事項
メッキの処理過程で発生する処理跡などが残る場合があります。こちらをご参照ください。
■製品特長
シーティングプレートと組み合わせ可能な据付調整用のボルトです。
