ミスミ

【クリーン洗浄品】チタン十字穴付皿小ねじ

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

・チタン製の十字穴付皿小ねじです。・サイズはM3～M8です。

詳細情報を確認する

環境対応
RoHS対応（10物質）
特性・用途
クリーン洗浄
詳細形状
皿
取付穴形状
十字穴
材質
純チタン2種
ねじ山種類
メートル並目
表面処理
なし
基本形状
標準(丸)
先端形状
平先
追加形状
標準
販売単位
バラ(1個から購入可能)
ねじ種類
全ねじ
材質証明書
対象
材質証明書：材質
チタン

ご注意

洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

未確定：候補が72型番あります。

型番リスト
詳細情報

型番リスト

表示件数

型番

ねじの呼び(M)

長さL(mm)

ピッチ

(mm)

洗浄方法

最小発注数量

3	6	0.5	精密洗浄	1個
3	8	0.5	精密洗浄	1個
3	10	0.5	精密洗浄	1個
3	12	0.5	精密洗浄	1個
4	8	0.7	精密洗浄	1個
4	10	0.7	精密洗浄	1個
4	12	0.7	精密洗浄	1個
4	15	0.7	精密洗浄	1個
4	20	0.7	精密洗浄	1個
5	8	0.8	精密洗浄	1個
5	10	0.8	精密洗浄	1個
5	12	0.8	精密洗浄	1個
5	15	0.8	精密洗浄	1個
5	20	0.8	精密洗浄	1個
5	25	0.8	精密洗浄	1個
6	12	1	精密洗浄	1個
6	15	1	精密洗浄	1個
6	20	1	精密洗浄	1個
6	25	1	精密洗浄	1個
6	30	1	精密洗浄	1個
8	15	1.25	精密洗浄	1個
8	20	1.25	精密洗浄	1個
8	25	1.25	精密洗浄	1個
8	30	1.25	精密洗浄	1個
3	6	0.5	電解研磨＋精密洗浄	1個
3	8	0.5	電解研磨＋精密洗浄	1個
3	10	0.5	電解研磨＋精密洗浄	1個
3	12	0.5	電解研磨＋精密洗浄	1個
4	8	0.7	電解研磨＋精密洗浄	1個
4	10	0.7	電解研磨＋精密洗浄	1個
4	12	0.7	電解研磨＋精密洗浄	1個
4	15	0.7	電解研磨＋精密洗浄	1個
4	20	0.7	電解研磨＋精密洗浄	1個
5	8	0.8	電解研磨＋精密洗浄	1個
5	10	0.8	電解研磨＋精密洗浄	1個
5	12	0.8	電解研磨＋精密洗浄	1個
5	15	0.8	電解研磨＋精密洗浄	1個
5	20	0.8	電解研磨＋精密洗浄	1個
5	25	0.8	電解研磨＋精密洗浄	1個
6	12	1	電解研磨＋精密洗浄	1個
6	15	1	電解研磨＋精密洗浄	1個
6	20	1	電解研磨＋精密洗浄	1個
6	25	1	電解研磨＋精密洗浄	1個
6	30	1	電解研磨＋精密洗浄	1個
8	15	1.25	電解研磨＋精密洗浄	1個
8	20	1.25	電解研磨＋精密洗浄	1個
8	25	1.25	電解研磨＋精密洗浄	1個
8	30	1.25	電解研磨＋精密洗浄	1個
3	6	0.5	脱脂洗浄	1個
3	8	0.5	脱脂洗浄	1個
3	10	0.5	脱脂洗浄	1個
3	12	0.5	脱脂洗浄	1個
4	8	0.7	脱脂洗浄	1個
4	10	0.7	脱脂洗浄	1個
4	12	0.7	脱脂洗浄	1個
4	15	0.7	脱脂洗浄	1個
4	20	0.7	脱脂洗浄	1個
5	8	0.8	脱脂洗浄	1個
5	10	0.8	脱脂洗浄	1個
5	12	0.8	脱脂洗浄	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

基本情報
外形図・規格表
納期・価格

基本情報

・チタン製の十字穴付皿小ねじです。
・サイズはM3～M8です。

ご注意

洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

外形図・規格表

Type	[ M ]材質	洗浄方法
		洗浄方法	洗浄環境	梱包形態	梱包環境
SL-TFBJM	チタン	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-TFBJM		精密洗浄	クラス1000	脱気2重梱包	クラス１0
SHD-TFBJM		電解研磨＋精密洗浄

[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に

詳細図を記載しておりますので、ご確認ください。
[ ! ]チタンの技術情報は下部

に記載しておりますので、ご確認ください。

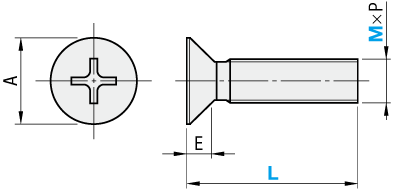

型式

SL-TFBJM3－6

M×P (並目)	A	E	十字穴番号
M×P (並目)	A	E	十字穴番号
3×0.5	6	1.75	2
4×0.7	8	2.3	2
5×0.8	10	2.8	2
6×1.0	12	3.4	3
8×1.25	16	4.4	3

・下表の価格表は25年12月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式				￥基準単価
Type	M	－	L	SL-TFBJM	SH-TFBJM	SH-TFBJM
SL-TFBJM SH-TFBJM SHD-TFBJM	3	－	6	380	420	504
			8	380	420	504
			10	380	420	504
			12	410	450	534
	4	－	8	450	490	574
			10	450	490	574
			12	480	520	604
			15	510	550	634
			20	580	620	704
	5	－	8	600	640	724
			10	610	650	734
			12	650	690	774
			15	700	740	824
			20	780	820	904
			25	880	920	1,004
	6	－	12	860	900	984
			15	950	990	1,074
			20	1,080	1,120	1,204
			25	1,360	1,400	1,484
			30	1,450	1,490	1,574
	8	ー	15	1,780	1,820	1,904
			20	1,950	1,990	2,074
			25	2,530	2,570	2,654
			30	2,530	2,570	2,654

洗浄工程
・脱脂洗浄　　（TYPE型式：SL-□□）　※ステンレス材質品はアルカリ系温純水洗浄を行う場合もございます。清浄度に変更はございません。

作業環境：一般環境
炭化水素系洗浄 Ro水洗浄		高圧ジェット水洗(Ro水）後純水で洗浄		オイルフリーコンプレッサー使用		防錆袋1重梱包

・精密洗浄　　（TYPE型式：SH-□□）

				作業環境：クラス1000				作業環境：クラス10
炭化水素系洗浄 Ro水洗浄		高圧ジェット水洗(Ro水）後純水（10MΩ・cm)で洗浄		純水（13MΩ・cm）使用		窒素ブロー使用		クラス10クリーン環境内のクリーンベンチで実施

・電解研磨+精密洗浄　　（TYPE型式：SHD-□□）

						作業環境：クラス1000				作業環境：クラス10
炭化水素系洗浄 Ro水洗浄		材質に応じた電解研磨層で電解研磨		高圧ジェット水洗(Ro水）後純水（10MΩ・cm)で洗浄		温純水（13MΩ・cm）使用		窒素ブロー使用		クラス10クリーン環境内のクリーンベンチで実施

梱包例

脱脂洗浄の場合
(TYPE型番：SL-□□）

一部商品・サイズによっては、
梱包形態が異なる場合がございます。

精密洗浄または電解研磨＋精密洗浄の場合
(TYPE型番：SH-□□・SHD-□□）

[ ! ]1重目・2重目の梱包とも、脱気されております。

洗浄効果・利用推奨環境

洗浄方法	商品型番	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	利用シーン・工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	通常組立工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	バッテリー組立後工程
精密洗浄	SH-□□	脱気２重梱包	油分除去粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程
電解研磨＋精密洗浄	SHD-□□	脱気２重梱包	油分除去粉塵除去アウトガス低減	真空環境クリーン環境（クラス10～1,000）	半導体前工程
					液晶成膜工程
					有機EL前工程

技術情報

■ステンレスとの比較

	純チタン	ステンレス（SUS340）
溶融点(℃)	1668	1530
密度(g/cm³)	4.51	7.85
電気抵抗(20℃)(μΩ⋅ｍ)	0.55	0.097
熱伝導率(20℃)(W/m⋅K)	17	63
比熱(KJ/kg⋅K)	0.519	0.46
体積比熱(W/cm³⋅K)	2.3	3.6
線膨張係数(20℃)(/K×10^-6)	8.4	12

・表中の数値は参考値であり、保証値ではありません。

■SEMによる表面拡大図（電解研磨＋精密洗浄）


Before		After

・電解研磨および精密洗浄後、ねじ上部をSEM観察したものになります。表面の凹凸が消え、平滑になったことがわかります。
・上記のデータは参考値であり、保証値ではありません。

納期・価格

■数量スライド価格（[ ! ]1円未満切り捨て）

数量区分	標準対応
数　量	1～9	10～99	100～499	500～
値引率	基準単価	20%	40%	60%

[ ! ]表示数量超えはWOSにてご確認ください。

日目出荷

[ NG ]ストーク適用不可

出荷日については、こちらをご覧ください。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はマニュアルカタログをご覧ください。
