【クリーン洗浄品】チタン 十字穴付トラス小ねじ
・チタン製の十字穴付トラス小ねじです。・サイズはM3～M6です。・トラス小ねじ...
詳細情報を確認する未確定：候補が33型番あります。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
詳細情報
基本情報
・チタン製の十字穴付トラス小ねじです。
・サイズはM3～M6です。
・トラス小ねじは、なべ小ねじと比較すると頭部の高さが低く、頭部の径が大きいです。
ご注意
- 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
- 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

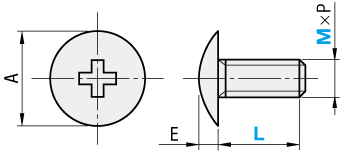

外形図・規格表
| Type | [ M ]材質 | 洗浄方法 | |||
| 洗浄方法 | 洗浄環境 | 梱包形態 | 梱包環境 | ||
| SL-TTRSM | チタン | 脱脂洗浄 | 一般環境 | 防錆梱包 | 一般環境 |
| SH-TTRSM | 精密洗浄 | クラス1000 | 脱気2重梱包 | クラス１0 | |
| SHD-TTRSM | 電解研磨＋精密洗浄 | ||||
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に
詳細図を記載しておりますので、ご確認ください。[ ! ]チタンの技術情報は下部
に記載しておりますので、ご確認ください。| 型式 |
| SL-TTRSM3－3 |
| M×P (並目) | A | E | 十字穴番号 |
| 3×0.5 | 6.9 | 1.9 | 1 |
| 4×0.7 | 9.4 | 2.5 | 2 |
| 5×0.8 | 11.8 | 3.1 | 2 |
| 6×1.0 | 14 | 3.7 | 3 |
・下表の価格表は25年12月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | ￥基準単価 | |||||
| Type | M | － | L | SL-TTRSM | SH-TTRSM | SHD-TTRSM |
| SL-TTRSM SH-TTRSM SDH-TTRSM | 3 | － | 3 | 530 | 640 | 710 |
| 4 | － | 6 | 540 | 650 | 720 | |
| 8 | 560 | 670 | 740 | |||
| 10 | 570 | 680 | 750 | |||
| 12 | 590 | 700 | 770 | |||
| 15 | 610 | 720 | 790 | |||
| 5 | － | 8 | 870 | 980 | 1,050 | |
| 10 | 920 | 1,030 | 1,100 | |||
| 15 | 980 | 1,090 | 1,160 | |||
| 20 | 1,050 | 1,160 | 1,230 | |||
| 6 | － | 12 | 750 | 860 | 930 | |
洗浄工程・脱脂洗浄 （TYPE型式：SL-□□） ※ステンレス材質品はアルカリ系温純水洗浄を行う場合もございます。清浄度に変更はございません。
作業環境：一般環境 | ||||||
|---|---|---|---|---|---|---|
 炭化水素系洗浄 Ro水洗浄 |  |  高圧ジェット水洗(Ro水）後 純水で洗浄 | |  オイルフリー コンプレッサー 使用 | |  防錆袋1重梱包 |
・精密洗浄 （TYPE型式：SH-□□）
作業環境：クラス1000 | 作業環境：クラス10 | |||||||
|---|---|---|---|---|---|---|---|---|
炭化水素系洗浄 Ro水洗浄 | | 高圧ジェット水洗(Ro水）後 純水（10MΩ・cm)で洗浄 | |  純水（13MΩ・cm）使用 | | 窒素ブロー使用 | |  クラス10クリーン環境内の クリーンベンチで実施 |
・電解研磨+精密洗浄 （TYPE型式：SHD-□□）
作業環境：クラス1000 | 作業環境：クラス10 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
炭化水素系洗浄 Ro水洗浄 | |  材質に応じた電解研磨層で 電解研磨 | | 高圧ジェット水洗(Ro水）後 純水（10MΩ・cm)で洗浄 | | 温純水（13MΩ・cm）使用 | | 窒素ブロー使用 | | クラス10クリーン環境内の クリーンベンチで実施 |
梱包例| 脱脂洗浄の場合 (TYPE型番：SL-□□）  一部商品・サイズによっては、 梱包形態が異なる場合がございます。 | 精密洗浄または電解研磨＋精密洗浄の場合 (TYPE型番：SH-□□・SHD-□□）  [ ! ]1重目・2重目の梱包とも、脱気されております。 |
洗浄効果・利用推奨環境洗浄方法 | 商品型番 | 梱包形態 | 未洗浄品と比べた効果 | ご利用環境（目安） | 利用シーン・工程 |
|---|---|---|---|---|---|
| 脱脂洗浄 | SL-□□ | 防錆梱包 | 油分除去 | 一般環境 | 通常組立工程 |
| バッテリー組立後工程 | |||||
| 精密洗浄 | SH-□□ | 脱気２重梱包 | 油分除去 粉塵除去 | クリーン環境（クラス10～1,000） | バッテリー組立工程 |
| 液晶関連組立後工程 | |||||
| 車載カメラ組立工程 | |||||
| 電解研磨＋精密洗浄 | SHD-□□ | 脱気２重梱包 | 油分除去 粉塵除去 アウトガス低減 | 真空環境 クリーン環境（クラス10～1,000） | 半導体前工程 |
| 液晶成膜工程 | |||||
| 有機EL前工程 |
技術情報
■ステンレスとの比較
・表中の数値は参考値であり、保証値ではありません。
| 純チタン | ステンレス（SUS340） | |
| 溶融点(℃) | 1668 | 1530 |
| 密度(g/cm3) | 4.51 | 7.85 |
| 電気抵抗(20℃)(μΩ⋅ｍ) | 0.55 | 0.097 |
| 熱伝導率(20℃)(W/m⋅K) | 17 | 63 |
| 比熱(KJ/kg⋅K) | 0.519 | 0.46 |
| 体積比熱(W/cm3⋅K) | 2.3 | 3.6 |
| 線膨張係数(20℃)(/K×10-6) | 8.4 | 12 |
■SEMによる表面拡大図（電解研磨＋精密洗浄）
 |  |  |
| Before | After |
・電解研磨および精密洗浄後、ねじ上部をSEM観察したものになります。表面の凹凸が消え、平滑になったことがわかります。
・上記のデータは参考値であり、保証値ではありません。
・上記のデータは参考値であり、保証値ではありません。
納期・価格
■数量スライド価格 （[ ! ]1円未満切り捨て）
[ ! ]表示数量超えはWOSにてご確認ください。
| 数量区分 | 標準対応 | |||
| 数 量 | 1～9 | 10～99 | 100～499 | 500～ |
| 値引率 | 基準単価 | 20% | 40% | 60% |
