当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
外形図、規格表の寸法はメッキ前の表記です。仕上がり寸法にはメッキの膜厚分が加わります。
メッキの処理過程で発生する処理跡などが残る場合があります。こちらをご参照ください。
ふっ素含有メッキは無電解ニッケルメッキ液にPTFE粒子を含有させたものを使用しています。
ふっ素含有メッキの技術情報・各種試験データはこちら

未確定：候補が16型番あります。

外形図・規格表
型番リスト
詳細情報

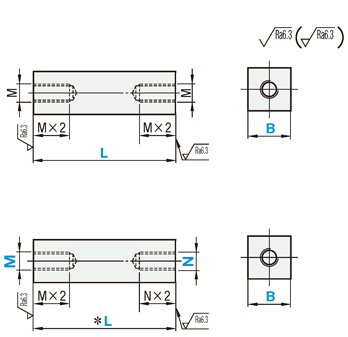

外形図・規格表

■両端めねじ
●L寸指定

●L寸・ねじ径指定

＊L≧M×2+N×2
[ ! ]L寸の寸法公差はJISB0405m級に準じる。
[ ! ]めねじの加工によりめねじ部のBが多少ふくらむことがあります。

[ ! ]外形図、規格表の寸法はメッキ前の表記です。仕上がり寸法にはメッキの膜厚分が加わります。
[ ! ]めねじには目視できる範囲、かつ、径の長さより浅い部分にメッキがかかります。

B寸公差
8	0 −0.36
10
12	0 −0.43
15

■L寸公差表

Ｌ寸	Ｌ寸公差
8 ≦ L ≦ 150	±0.1

Type

[ M ]材質

表面処理仕様

L寸指定

L寸・ねじ径指定

[ S ]表面処理種類

膜厚

耐熱温度

[ H ]被膜硬度

NF-NLRFB

NF-NLRBF

SS400相当

ふっ素含有無電解ニッケルメッキ
（20vol％)

±3

µｍ

300℃

400HV

NF-SLRFB

NF-SLRBF

SUS304

[ ! ]塩水噴霧試験の結果はこちら
[ ! ]形状によっては膜が付かない部分があります。こちらをご参照ください。

規格表

型式		−	L	−	M	−	N
(両端めねじL寸指定)	NF-NLRFB10	−	150
(両端めねじL寸・ねじ径指定)	NF-SLRBF15	−	150	−	M8	−	N10

■両端めねじ L寸指定

型式		L 指定1mm単位	M (並目)
Type	B	L 指定1mm単位	M (並目)
SS400相当 NF-NLRFB SUS304 NF-SLRFB	8	10〜150	M4
	10	15〜150	M5
	12	25〜150	M6
	15	30〜150	M8

[ ! ]L≦M×4のめねじは通しになります。
[ ! ]L≦M×6の場合めねじ下穴が貫通になる場合があります。

■両端めねじ L寸・ねじ径指定

型式		L 指定1mm単位	M(並目)・N(並目) 選択
Type	B	L 指定1mm単位	M(並目)・N(並目) 選択
SS400相当 NF-NLRBF SUS304 NF-SLRBF	8	20〜150	3	4	5
	10	20〜150		4	5	6
	12	25〜150		4	5	6	8
	15	30〜150		4	5	6	8

[ ! ]L≧M×2＋N×2

型式	−	L	−	M	−	N	−	(LKC)
NF-NLRFB8	−	150					−	LKC
NF-NLRBF20	−	150	−	M8	−	N10	−	LKC

Alterations

Code

Spec.

￥/1Code

L寸法公差変更

LKC

L寸法公差は以下のようになります。
指定方法 LKC

L寸	L寸公差
8 ≦ L ≦ 150	±0.05

400

[ ! ]追加工後の仕上がり寸法にはメッキの膜厚分が加わります。

■ 技術情報

表面処理名称	ふっ素含有無電解ニッケルメッキ（20vol％）
表面硬度	400HV
動摩擦係数_参考値	0.1～0.2
撥水角（撥水性）_参考値	115°
電気的特性_参考値	導電性

[ ! ]塩水噴霧試験の結果はこちら
[ ! ]ふっ素含有無電解ニッケルメッキ（20vol%）はPTFE粒子を20～25vol％の割合で含有しています。

型番リスト

表示件数

型番

NF-NLRBF8-[20-150/1]-M[3,4,5]-N[3,4,5]

NF-NLRBF10-[20-150/1]-M[4,5,6]-N[4,5,6]

NF-NLRBF12-[25-150/1]-M[4,5,6,8]-N[4,5,6,8]

NF-NLRBF15-[30-150/1]-M[4,5,6,8]-N[4,5,6,8]

NF-NLRFB8-[10-150/1]

NF-NLRFB10-[15-150/1]

NF-NLRFB12-[25-150/1]

NF-NLRFB15-[30-150/1]

NF-SLRBF8-[20-150/1]-M[3,4,5]-N[3,4,5]

NF-SLRBF10-[20-150/1]-M[4,5,6]-N[4,5,6]

NF-SLRBF12-[25-150/1]-M[4,5,6,8]-N[4,5,6,8]

NF-SLRBF15-[30-150/1]-M[4,5,6,8]-N[4,5,6,8]

NF-SLRFB8-[10-150/1]

NF-SLRFB10-[15-150/1]

NF-SLRFB12-[25-150/1]

NF-SLRFB15-[30-150/1]

特性・用途

材質

詳細材質

二面幅 B(またはD)

(mm)

長さ L

(mm)

寸法指定

ねじ径 M

(mm)

ねじ径 N

(mm)

材質証明書：材質

RoHS?

最小発注数量

導電性・帯電防止 / すべり性 / かじり防止	[スチール] SS400相当	SS400相当	8	20 ～ 150	L寸・ねじ径指定	3 ～ 5	3 ～ 5	SS400相当	10	2個
導電性・帯電防止 / すべり性 / かじり防止	[スチール] SS400相当	SS400相当	10	20 ～ 150	L寸・ねじ径指定	4 ～ 6	4 ～ 6	SS400相当	10	2個
導電性・帯電防止 / すべり性 / かじり防止	[スチール] SS400相当	SS400相当	12	25 ～ 150	L寸・ねじ径指定	4 ～ 8	4 ～ 8	SS400相当	10	2個
導電性・帯電防止 / すべり性 / かじり防止	[スチール] SS400相当	SS400相当	15	30 ～ 150	L寸・ねじ径指定	4 ～ 8	4 ～ 8	SS400相当	10	2個
導電性・帯電防止 / すべり性 / かじり防止	[スチール] SS400相当	SS400相当	8	10 ～ 150	L寸指定	-	-	SS400相当	10	2個
導電性・帯電防止 / すべり性 / かじり防止	[スチール] SS400相当	SS400相当	10	15 ～ 150	L寸指定	-	-	SS400相当	10	2個
導電性・帯電防止 / すべり性 / かじり防止	[スチール] SS400相当	SS400相当	12	25 ～ 150	L寸指定	-	-	SS400相当	10	2個
導電性・帯電防止 / すべり性 / かじり防止	[スチール] SS400相当	SS400相当	15	30 ～ 150	L寸指定	-	-	SS400相当	10	2個
耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / かじり防止	[ステンレス] SUS304	SUS304	8	20 ～ 150	L寸・ねじ径指定	3 ～ 5	3 ～ 5	SUS304	10	2個
耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / かじり防止	[ステンレス] SUS304	SUS304	10	20 ～ 150	L寸・ねじ径指定	4 ～ 6	4 ～ 6	SUS304	10	2個
耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / かじり防止	[ステンレス] SUS304	SUS304	12	25 ～ 150	L寸・ねじ径指定	4 ～ 8	4 ～ 8	SUS304	10	2個
耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / かじり防止	[ステンレス] SUS304	SUS304	15	30 ～ 150	L寸・ねじ径指定	4 ～ 8	4 ～ 8	SUS304	10	2個
耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / かじり防止	[ステンレス] SUS304	SUS304	8	10 ～ 150	L寸指定	-	-	SUS304	10	2個
耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / かじり防止	[ステンレス] SUS304	SUS304	10	15 ～ 150	L寸指定	-	-	SUS304	10	2個
耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / かじり防止	[ステンレス] SUS304	SUS304	12	25 ～ 150	L寸指定	-	-	SUS304	10	2個
耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / かじり防止	[ステンレス] SUS304	SUS304	15	30 ～ 150	L寸指定	-	-	SUS304	10	2個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目

基本情報

■ふっ素含有無電解ニッケルメッキの特長
すべり性や難付着性などの機能性に優れており、一般製造装置・半導体製造関連装置・FPD製造関連装置等で使われています。
・ふっ素含有無電解ニッケルメッキ：すべり性、かじり防止、難付着性、導電性

■ご留意事項
メッキの処理過程で発生する処理跡などが残る場合があります。こちらをご参照ください。
メッキ後にベーキングを行う為、母材の歪みが発生する場合があります。

■製品特長
側面に物を取り付ける場合、六角支柱より設置面積が広いため便利です。

ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
外形図、規格表の寸法はメッキ前の表記です。仕上がり寸法にはメッキの膜厚分が加わります。
メッキの処理過程で発生する処理跡などが残る場合があります。こちらをご参照ください。
ふっ素含有メッキは無電解ニッケルメッキ液にPTFE粒子を含有させたものを使用しています。
ふっ素含有メッキの技術情報・各種試験データはこちら

納期・価格

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応	個別対応
数量区分	小口	大口
数　量	1〜50	51～
値引率	基準単価	お見積り
出荷日	通常	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

日目出荷

[ NG ]ストーク適用不可

出荷日については、こちらをご覧ください。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はマニュアルカタログをご覧ください。
