【ふっ素含有メッキ】円形支柱 片端おねじ片端めねじ －ねじ径長さ指定－
- 通常単価(税別)
- -
- 税込単価
- -
■ふっ素含有無電解ニッケルメッキの特長すべり性や難付着性などの機能性に優れてお...
詳細情報を確認する- 商品タイプ
- 標準タイプ
- 種類
- 円形
- 軸単形状
- 片端おねじ片端めねじ
- インロー(端部凹凸)
- なし
- 表面処理
- ふっ素含有無電解ニッケルメッキ
- 目盛
- 目盛なし
- ガス抜き穴
- なし
- 洗浄方法
- 洗浄無し
- 寸法指定
- L寸・ねじ径長さ指定
- 材質証明書
- 対象
- 材質証明書：表面処理
- ふっ素含有無電解ニッケルメッキ
ご注意
- めねじ上に六角レンチ用通し穴（追加工HL）を指定すると、加工の都合上めねじ部にバリが発生し、有効長が短くなる可能性がございます。ご選定の際はその点ご留意ください。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が24型番あります。

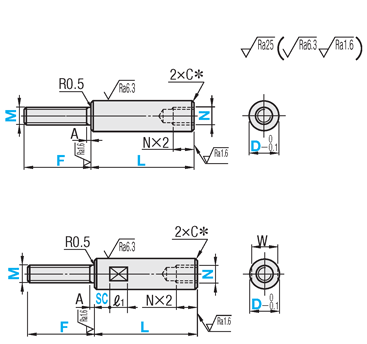

外形図・規格表
(標準)
(スパナ溝付)
[ ! ]L、F、SC、ℓ1の寸法公差はJISB0405m級に準じる。
[ ! ]めねじの加工によりめねじ部のDは多少ふくらむことがあります。[ ! ]SC≦Lーℓ1
[ ! ]スパナ溝付近はバリ取りのため光沢が出ることがあります。
[ ! ]同軸度等の精度を求める場合シャフトをご検討ください。
[ ! ]めねじ上に六角レンチ用通し穴（追加工HL）を指定すると、加工の都合上めねじ部にバリが発生し、有効長が短くなる可能性がございます。ご選定の際はその点ご留意ください。
[ ! ]外形図、規格表の寸法はメッキ前の表記です。仕上がり寸法にはメッキの膜厚分が加わります。
[ ! ]めねじには目視できる範囲、かつ、径の長さより浅い部分にメッキがかかります。
| L寸 | L寸公差 |
| 15≦L≦145 | ±0.1 |
■支柱 おねじ逃げ部寸法（参考値）
M | MC | g |
2.6 | 2.1 | 0.8 |
3 | 2.4 | 1 |
4 | 3.2 | 1.2 |
5 | 4.1 | 1.5 |
6 | 4.4 | 2 |
8 | 6 | 3 |
10 | 7.7 | |
12 | 9.4 | 4 |
規格表
| 型式 | − | L | − | F | − | SC | − | M | − | N |
| NF-NETH15 | − | 50.5 | − | F40 | − | M6 | − | N8 |
■片端おねじ片端めねじ ねじ径長さ指定
[ ! ]150≧L＋F
[ ! ]LーSC≦N×3の場合、WーN≧2が必要です。 [ ! ]L≧N×3＋2
[ ! ]F≧M×5の場合、ねじ精度が落ちる又は製作できない可能性があります。
| 型式 | 指定0.1mm単位 | 指定0.5mm単位 | M(並目)おねじ 選択 | N(並目)めねじ 選択 | W | ℓ1 | A | ||||||||||||||||||
| Type | D | L ＊D=5は指定0.5mm単位 | F | SC [ ! ]スパナ溝付のみ | |||||||||||||||||||||
| (標準) SS400相当 NF-NETH SUS304 NF-SETH | (スパナ溝付) SS400相当 NF-NETHS SUS304 NF-SETHS | ＊ 5 | 15.0〜100.0 | 5.0〜25.0 | 0〜92.0 | 2.6 | 3 | 4 | 2.6 | 3 | 4 | 8 | 1.0 | ||||||||||||
| 6 | 15.0〜145.0 | 5.0〜30.0 | 0〜137.0 | 3 | 4 | 5 | 3 | 4 | 5 | 8 | 1.0 | ||||||||||||||
| 8 | 20.0〜142.0 | 8.0〜40.0 | 0〜134.0 | 3 | 4 | 5 | 6 | 3 | 4 | 5 | 7 | 1.6 | |||||||||||||
| 10 | 20.0〜142.0 | 8.0〜45.0 | 0〜134.0 | 3 | 4 | 5 | 6 | 8 | 3 | 4 | 5 | 6 | 8 | 2.0 | |||||||||||
| 12 | 25.0〜140.0 | 10.0〜55.0 | 0〜130.0 | 4 | 5 | 6 | 8 | 10 | 4 | 5 | 6 | 8 | 10 | 10 | 2.5 | ||||||||||
| 15 | 30.0〜138.0 | 12.0〜60.0 | 0〜128.0 | 5 | 6 | 8 | 10 | 12 | 5 | 6 | 8 | 10 | 13 | 3.0 | |||||||||||
[ ! ]LーSC≦N×3の場合、WーN≧2が必要です。 [ ! ]L≧N×3＋2
[ ! ]F≧M×5の場合、ねじ精度が落ちる又は製作できない可能性があります。
| 型式 | − | L | − | F | − | SC | − | M | − | N | − | (LKC・FC・HL) |
| NF-NETH15 NF-SETHS12 | − − | 90.5 100 | − − | F40 F40 | − | SC30 | − − | M6 M5 | − − | N8 N8 | − − | FC FC |
| Alterations | L寸公差変更 | 逃げ加工 | 六角レンチ用通し穴 | |||||||||||||||||||||||||||||||||||
 |  |  | ||||||||||||||||||||||||||||||||||||
| Code | LKC | FC | HL | |||||||||||||||||||||||||||||||||||
| Spec. | L寸法公差は以下のようになります。 指定方法 LKC LKC使用時、L寸単位0.1mm指定可
| A寸法を逃げ加工します。 指定方法 FC | HL＝指定1mm単位 指定方法 HL10 [ ! ]d/2＋5≦HL≦L－(d/2＋5) [ ! ]8≦D≦20のみ適用
| |||||||||||||||||||||||||||||||||||
| ￥/1Code | 400 | 400 | 400 |
■ 技術情報
[ ! ]塩水噴霧試験の結果はこちら
[ ! ]ふっ素含有無電解ニッケルメッキ（20vol%）はPTFE粒子を20～25vol％の割合で含有しています。
■おねじ部に関する注意点
-ねじ面の摩擦係数が下がり抵抗損失が減るため、締結力が向上します。締付トルクの参考値はこちら
-規格表の寸法に膜厚が加わるため、めねじへの取付時に入りにくい場合があります。
| 表面処理名称 | ふっ素含有無電解ニッケルメッキ （20vol％） |
| 表面硬度 | 400HV |
| 動摩擦係数_参考値 | 0.1～0.2 |
| 撥水角（撥水性）_参考値 | 115° |
| 電気的特性_参考値 | 導電性 |
[ ! ]ふっ素含有無電解ニッケルメッキ（20vol%）はPTFE粒子を20～25vol％の割合で含有しています。
■おねじ部に関する注意点
-ねじ面の摩擦係数が下がり抵抗損失が減るため、締結力が向上します。締付トルクの参考値はこちら
-規格表の寸法に膜厚が加わるため、めねじへの取付時に入りにくい場合があります。
■締結力比較（母材：SUS304)
試験結果
試験方法
| 試料 | 試料型番 | 軸力 （KN） | ねじ面摩擦 係数 |
| ステンレスボルト （表面処理なし） | SCB6-25 | 3.6 | 0.473 |
| ふっ素樹脂コーティング （PTFE+PAI） | FH-SCB6-25 | 6.7 | 0.091 |
| ふっ素含有無電解ニッケルメッキ （20vol%） | NF-SCB6-25 | 8.0 | 0.100 |
試験方法
| 試験機 | 試験方法 | |
| ねじ締め付け試験機 （NST-500NM/日本計測システム株式会社） | JIS B1084 | |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
詳細情報
基本情報
■ふっ素含有無電解ニッケルメッキの特長
すべり性や難付着性などの機能性に優れており、一般製造装置・半導体製造関連装置・FPD製造関連装置等で使われています。
・ふっ素含有無電解ニッケルメッキ：すべり性、かじり防止、難付着性、導電性
■ご留意事項
メッキの処理過程で発生する処理跡などが残る場合があります。こちらをご参照ください。
メッキ後にベーキングを行う為、母材の歪みが発生する場合があります。
ご注意
- めねじ上に六角レンチ用通し穴（追加工HL）を指定すると、加工の都合上めねじ部にバリが発生し、有効長が短くなる可能性がございます。ご選定の際はその点ご留意ください。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
概要・仕様
使用例
片端おねじ片端めねじ
