【ふっ素含有メッキ】六角支柱－片端おねじ
■ふっ素含有無電解ニッケルメッキの特長すべり性や難付着性などの機能性に優れてお...
詳細情報を確認する- 商品タイプ
- 標準タイプ
- 環境対応
- RoHS対応（10物質）
- 種類
- 六角
- 軸単形状
- 片端おねじ
- インロー(端部凹凸)
- なし
- 表面処理
- ふっ素含有無電解ニッケルメッキ
- 目盛
- 目盛なし
- ガス抜き穴
- なし
- 洗浄方法
- 洗浄無し
- 寸法指定
- L寸指定
- スパナ溝
- なし
- 材質証明書
- 対象
- 材質証明書：表面処理
- ふっ素含有無電解ニッケルメッキ
未確定：候補が18型番あります。

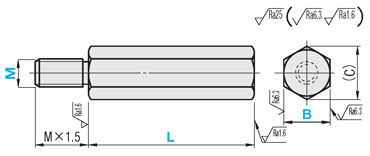

外形図・規格表
●片端おねじ
[ ! ]L寸の寸法公差はJISB0405m級に準じる。
[ ! ]外形図、規格表の寸法はメッキ前の表記です。仕上がり寸法にはメッキの膜厚分が加わります。
[ ! ]L寸の寸法公差はJISB0405m級に準じる。
[ ! ]外形図、規格表の寸法はメッキ前の表記です。仕上がり寸法にはメッキの膜厚分が加わります。
| Type | [ M ]材質 | 表面処理仕様 | |||||
| [ S ]表面処理種類 | 膜厚 | 耐熱温度 | [ H ]被膜硬度 | ||||
| NF-NLON | SS400相当 | ふっ素含有無電解ニッケルメッキ （20vol％) | 7 | ±3 | μm | 300℃ | 400HV |
| NF-SLON | SUS304 | ||||||
■支柱 おねじ逃げ部寸法（参考値）
| M | MC | g |
| 2 | 1.5 | 0.8 |
| 2.6 | 2.1 | |
| 3 | 2.4 | 1 |
| 4 | 3.2 | 1.2 |
| 5 | 4.1 | 1.5 |
| 6 | 4.4 | 2 |
| 8 | 6 | 3 |
| 10 | 7.7 | |
| 12 | 9.4 | 4 |
■公差表
| B | B寸公差 |
| 5・6 | 0 −0.12 |
| 7～10 | 0 −0.15 |
| 10～17 | 0 −0.18 |
■L寸公差表
| Ｌ寸 | Ｌ寸公差 |
| 8 ≦ L ≦145.5 | ±0.1 |
規格表
| 型式 | − | L | − | M |
| NF-SLON10 | − | 100 | − | M5 |
| 型式 | L 指定0.5mm単位 | M(並目)おねじ選択 | (C) | ||||||||||
| Type | B | ||||||||||||
| SS400相当 NF-NLON SUS304 NF-SLON | 5 | 8.0〜100.0 | 2 | 2.6 | 3 | 5.8 | |||||||
| 6 | 15.0〜100.0 | 3 | 4 | 5 | 6.9 | ||||||||
| 7 | 15.0〜145.5 | 3 | 4 | 5 | 8.1 | ||||||||
| 8 | 20.0〜145.5 | 3 | 4 | 5 | 6 | 9.2 | |||||||
| 10 | 20.0〜145.5 | 3 | 4 | 5 | 6 | 8 | 11.5 | ||||||
| 12 | 25.0〜145.5 | 3 | 4 | 5 | 6 | 8 | 10 | 13.9 | |||||
| 13 | 30.0〜145.5 | 3 | 4 | 5 | 6 | 8 | 10 | 15.0 | |||||
| 14 | 35.0〜145.5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 16.2 | ||||
| 17 | 35.0〜144.0 | 4 | 5 | 6 | 8 | 10 | 12 | 19.6 | |||||
| 型式 | − | L | − | M | − | (LKC・MLC) |
| NF-NLON6 | − | 50.3 | − | M3 | − | LKC |
| NF-SLON10 | − | 100 | − | M5 | − | MLC5.5 |
| Alterations | L寸公差変更 | おねじ部長さ変更 | ||||
 |  | |||||
| Code | LKC | MLC | ||||
| Spec. | L寸法公差は以下のようになります。 指定方法 LKC LKC使用時、L寸単位0.1mm指定可
| おねじ部長さ変更 [ NG ]B=5は適用不可 [ ! ]MLC=指定0.1㎜単位 指定方法 MLC10 M×1≦MLC＜M×1.5 | ||||
| ￥/1Code | 400 | 200 |
■ 技術情報
[ ! ]塩水噴霧試験の結果はこちら
[ ! ]ふっ素含有無電解ニッケルメッキ（20vol%）はPTFE粒子を20～25vol％の割合で含有しています。
■おねじ部に関する注意点
-ねじ面の摩擦係数が下がり抵抗損失が減るため、締結力が向上します。締付トルクの参考値はこちら
-規格表の寸法に膜厚が加わるため、めねじへの取付時に入りにくい場合があります。
| 表面処理名称 | ふっ素含有無電解ニッケルメッキ （20vol％） |
| 表面硬度 | 400HV |
| 動摩擦係数_参考値 | 0.1～0.2 |
| 撥水角（撥水性）_参考値 | 115° |
| 電気的特性_参考値 | 導電性 |
[ ! ]ふっ素含有無電解ニッケルメッキ（20vol%）はPTFE粒子を20～25vol％の割合で含有しています。
■おねじ部に関する注意点
-ねじ面の摩擦係数が下がり抵抗損失が減るため、締結力が向上します。締付トルクの参考値はこちら
-規格表の寸法に膜厚が加わるため、めねじへの取付時に入りにくい場合があります。
■締結力比較（母材：SUS304)
試験結果
試験方法
| 試料 | 試料型番 | 軸力 （KN） | ねじ面摩擦 係数 |
| ステンレスボルト （表面処理なし） | SCB6-25 | 3.6 | 0.473 |
| ふっ素樹脂コーティング （PTFE+PAI） | FH-SCB6-25 | 6.7 | 0.091 |
| ふっ素含有無電解ニッケルメッキ （20vol%） | NF-SCB6-25 | 8.0 | 0.100 |
試験方法
| 試験機 | 試験方法 | |
| ねじ締め付け試験機 （NST-500NM/日本計測システム株式会社） | JIS B1084 | |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
詳細情報
基本情報
■ふっ素含有無電解ニッケルメッキの特長
すべり性や難付着性などの機能性に優れており、一般製造装置・半導体製造関連装置・FPD製造関連装置等で使われています。
・ふっ素含有無電解ニッケルメッキ：すべり性、かじり防止、難付着性、導電性
■ご留意事項
メッキの処理過程で発生する処理跡などが残る場合があります。こちらをご参照ください。
メッキ後にベーキングを行う為、母材の歪みが発生する場合があります。
