【ふっ素含有メッキ】六角支柱－片端めねじ

【ふっ素含有メッキ】六角支柱－片端めねじ
通常単価(税別)
-
税込単価
-

■ふっ素含有無電解ニッケルメッキの特長すべり性や難付着性などの機能性に優れてお...

詳細情報を確認する

ご注意

  • 当ページの価格表は25年10月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
  • 外形図、規格表の寸法はメッキ前の表記です。仕上がり寸法にはメッキの膜厚分が加わります。
    メッキの処理過程で発生する処理跡などが残る場合があります。こちらをご参照ください。
    ふっ素含有メッキは無電解ニッケルメッキ液にPTFE粒子を含有させたものを使用しています。
    ふっ素含有メッキの技術情報・各種試験データはこちら
未確定：候補が18型番あります。
数量：

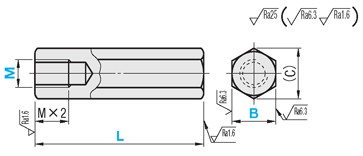

外形図・規格表

●片端めねじ

[ ! ]L寸の寸法公差はJISB0405m級に準じる。
[ ! ]外形図、規格表の寸法はメッキ前の表記です。仕上がり寸法にはメッキの膜厚分が加わります。
[ ! ]めねじには目視できる範囲、かつ、径の長さより浅い部分にメッキがかかります。
Type[ M ]材質表面処理仕様
[ S ]表面処理種類膜厚耐熱温度[ H ]被膜硬度
NF-NLMNSS400相当ふっ素含有無電解ニッケルメッキ
（20vol％)		7±3μm300℃400HV
NF-SLMNSUS304
[ ! ]塩水噴霧試験の結果はこちら
[ ! ]形状によっては膜が付かない部分があります。こちらをご参照ください。
■公差表
BB寸公差
5・60
-0.12
7～100
-0.15
12～170
-0.18
■L寸公差表
Ｌ寸Ｌ寸公差
8 ≦ L ≦ 150±0.1

規格表

型式−L−M
NF-NLMN6−50−M3
型式LM(並目)めねじ選択(C)
TypeB指定0.5mm単位
SS400相当
NF-NLMN

SUS304
NF-SLMN		58.0〜100.022.6       5.8
615.0〜100.0  34     6.9
715.0〜150.0  34     8.1
820.0〜150.0  345    9.2
1020.0〜150.0  3456   11.5
1225.0〜150.0  34568  13.9
1330.0〜150.0  34568  15
1435.0〜150.0  3456810 16.2
1735.0〜150.0   456810 19.6
型式−L−M−(LKC)
NF-NLMN6−50.3−M3−LKC
AlterationsL寸公差変更
CodeLKC
Spec.L寸法公差は以下のようになります。
指定方法 LKC
LKC使用時、L寸単位0.1mm指定可
L寸　L寸公差　
8 ≦ L ≦ 150±0.05
￥/1Code400
[ ! ]追加工後の仕上がり寸法にはメッキの膜厚分が加わります。
■ 技術情報
表面処理名称ふっ素含有無電解ニッケルメッキ
（20vol％）
表面硬度400HV
動摩擦係数_参考値0.1～0.2
撥水角（撥水性）_参考値115°
電気的特性_参考値導電性
[ ! ]塩水噴霧試験の結果はこちら
[ ! ]ふっ素含有無電解ニッケルメッキ（20vol%）はPTFE粒子を20～25vol％の割合で含有しています。

型番リスト

表示件数
  • 1
    • 型番
    NF-NLMN5-[8-100/0.5]-M[2,2.6]
    NF-NLMN6-[15-100/0.5]-M[3,4]
    NF-NLMN7-[15-150/0.5]-M[3,4]
    NF-NLMN8-[20-150/0.5]-M[3,4,5]
    NF-NLMN10-[20-150/0.5]-M[3,4,5,6]
    NF-NLMN12-[25-150/0.5]-M[3,4,5,6,8]
    NF-NLMN13-[30-150/0.5]-M[3,4,5,6,8]
    NF-NLMN14-[35-150/0.5]-M[3,4,5,6,8,10]
    NF-NLMN17-[35-150/0.5]-M[4,5,6,8,10]
    NF-SLMN5-[8-100/0.5]-M[2,2.6]
    NF-SLMN6-[15-100/0.5]-M[3,4]
    NF-SLMN7-[15-150/0.5]-M[3,4]
    NF-SLMN8-[20-150/0.5]-M[3,4,5]
    NF-SLMN10-[20-150/0.5]-M[3,4,5,6]
    NF-SLMN12-[25-150/0.5]-M[3,4,5,6,8]
    NF-SLMN13-[30-150/0.5]-M[3,4,5,6,8]
    NF-SLMN14-[35-150/0.5]-M[3,4,5,6,8,10]
    NF-SLMN17-[35-150/0.5]-M[4,5,6,8,10]

    特性・用途

    材質

    詳細材質

    二面幅 B(またはD)

    (mm)

    長さ L

    (mm)

    ねじ径 M

    (mm)

    材質証明書：材質

    		RoHS?最小発注数量
    導電性・帯電防止 / すべり性 / かじり防止
    [スチール] SS400相当
    SS400相当
    5
    8 ～ 100
    2 ～ 2.6
    SS400相当
    10
    2個
    導電性・帯電防止 / すべり性 / かじり防止
    [スチール] SS400相当
    SS400相当
    6
    15 ～ 100
    3 ～ 4
    SS400相当
    10
    2個
    導電性・帯電防止 / すべり性 / かじり防止
    [スチール] SS400相当
    SS400相当
    7
    15 ～ 150
    3 ～ 4
    SS400相当
    10
    2個
    導電性・帯電防止 / すべり性 / かじり防止
    [スチール] SS400相当
    SS400相当
    8
    20 ～ 150
    3 ～ 5
    SS400相当
    10
    2個
    導電性・帯電防止 / すべり性 / かじり防止
    [スチール] SS400相当
    SS400相当
    10
    20 ～ 150
    3 ～ 6
    SS400相当
    10
    2個
    導電性・帯電防止 / すべり性 / かじり防止
    [スチール] SS400相当
    SS400相当
    12
    25 ～ 150
    3 ～ 8
    SS400相当
    10
    2個
    導電性・帯電防止 / すべり性 / かじり防止
    [スチール] SS400相当
    SS400相当
    13
    30 ～ 150
    3 ～ 8
    SS400相当
    10
    2個
    導電性・帯電防止 / すべり性 / かじり防止
    [スチール] SS400相当
    SS400相当
    14
    35 ～ 150
    3 ～ 10
    SS400相当
    10
    2個
    導電性・帯電防止 / すべり性 / かじり防止
    [スチール] SS400相当
    SS400相当
    17
    35 ～ 150
    4 ～ 10
    SS400相当
    10
    2個
    耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / かじり防止
    [ステンレス] SUS304
    SUS304
    5
    8 ～ 100
    2 ～ 2.6
    SUS304
    10
    2個
    耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / かじり防止
    [ステンレス] SUS304
    SUS304
    6
    15 ～ 100
    3 ～ 4
    SUS304
    10
    2個
    耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / かじり防止
    [ステンレス] SUS304
    SUS304
    7
    15 ～ 150
    3 ～ 4
    SUS304
    10
    2個
    耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / かじり防止
    [ステンレス] SUS304
    SUS304
    8
    20 ～ 150
    3 ～ 5
    SUS304
    10
    2個
    耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / かじり防止
    [ステンレス] SUS304
    SUS304
    10
    20 ～ 150
    3 ～ 6
    SUS304
    10
    2個
    耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / かじり防止
    [ステンレス] SUS304
    SUS304
    12
    25 ～ 150
    3 ～ 8
    SUS304
    10
    2個
    耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / かじり防止
    [ステンレス] SUS304
    SUS304
    13
    30 ～ 150
    3 ～ 8
    SUS304
    10
    2個
    耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / かじり防止
    [ステンレス] SUS304
    SUS304
    14
    35 ～ 150
    3 ～ 10
    SUS304
    10
    2個
    耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / かじり防止
    [ステンレス] SUS304
    SUS304
    17
    35 ～ 150
    4 ～ 10
    SUS304
    10
    2個
    通常単価(税別) (税込単価)
    通常出荷日
    -
    ( - )
    8日目
    -
    ( - )
    8日目
    -
    ( - )
    8日目
    -
    ( - )
    8日目
    -
    ( - )
    8日目
    -
    ( - )
    8日目
    -
    ( - )
    8日目
    -
    ( - )
    8日目
    -
    ( - )
    8日目
    -
    ( - )
    8日目
    -
    ( - )
    8日目
    -
    ( - )
    8日目
    -
    ( - )
    8日目
    -
    ( - )
    8日目
    -
    ( - )
    8日目
    -
    ( - )
    8日目
    -
    ( - )
    8日目
    -
    ( - )
    8日目
  • 1

    • 詳細情報

    基本情報

    ■ふっ素含有無電解ニッケルメッキの特長
    すべり性や難付着性などの機能性に優れており、一般製造装置・半導体製造関連装置・FPD製造関連装置等で使われています。
    ・ふっ素含有無電解ニッケルメッキ：すべり性、かじり防止、難付着性、導電性

    ■ご留意事項
    メッキの処理過程で発生する処理跡などが残る場合があります。こちらをご参照ください。
    メッキ後にベーキングを行う為、母材の歪みが発生する場合があります。

    ご注意

    • 当ページの価格表は25年10月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
    • 外形図、規格表の寸法はメッキ前の表記です。仕上がり寸法にはメッキの膜厚分が加わります。
      メッキの処理過程で発生する処理跡などが残る場合があります。こちらをご参照ください。
      ふっ素含有メッキは無電解ニッケルメッキ液にPTFE粒子を含有させたものを使用しています。
      ふっ素含有メッキの技術情報・各種試験データはこちら

    納期・価格

    ■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
    ◦下記以外
    数量区分標準対応
    小口大口
    数　量1～100101～500501～600
    出荷日通常＋1日＋3日
    [ ! ]表示数量超えはWOSにてご確認ください。

    納期

     8 日目出荷
    [ NG ]ストーク適用不可
    出荷日については、こちらをご覧ください。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は マニュアルカタログをご覧ください。
