【ふっ素含有メッキ】円形支柱－片端おねじ片端めねじ

【ふっ素含有メッキ】円形支柱－片端おねじ片端めねじ
通常単価(税別)
-
税込単価
-

■ふっ素含有無電解ニッケルメッキの特長すべり性や難付着性などの機能性に優れてお...

詳細情報を確認する

ご注意

  • 当ページの価格表は25年6月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
  • 外形図、規格表の寸法はメッキ前の表記です。仕上がり寸法にはメッキの膜厚分が加わります。
    メッキの処理過程で発生する処理跡などが残る場合があります。こちらをご参照ください。
    ふっ素含有メッキは無電解ニッケルメッキ液にPTFE粒子を含有させたものを使用しています。
    ふっ素含有メッキの技術情報・各種試験データはこちら
    メッキ処理の過程で、表面に黒い斑点がでることがあります。ふっ素樹脂の析出によるもので機能面に影響はありません。

型番:

未確定 53件の候補があります。
数量：

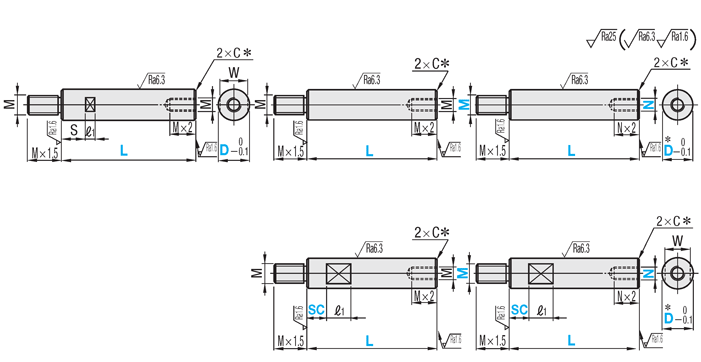

外形図・規格表

■標準タイプ
●L寸固定

●L寸指定

●ねじ径指定

●L寸指定・スパナ溝付

●ねじ径指定・スパナ溝付
＊コーナーはC0.2～0.5
[ ! ]めねじ加工によりめねじ部のDが多少ふくらむことがあります。
[ ! ]同軸度等の精度を求める場合は、シャフトをご検討ください。
[ ! ]外形図、規格表の寸法はメッキ前の表記です。仕上がり寸法にはメッキの膜厚分が加わります。
[ ! ]めねじには目視できる範囲、かつ、径の長さより浅い部分にメッキがかかります。
■L寸公差表　※追加工なしの場合
L寸L寸公差
8≦L≦145.5±0.1
[ ! ]標準タイプ L寸固定のL寸公差はJISB0405m級に準じる。
[ ! ]S、SC、ℓ1寸の寸法公差はJISB0405m級に準じる。
■支柱　おねじ逃げ部寸法
（参考値）
MMCg
2.62.10.8
32.41
43.21.2
54.11.5
64.42
863
107.7
129.44
Type[ M ]材質表面処理仕様
L寸固定L寸指定
標準スパナ溝付ねじ径指定ねじ径指定
スパナ溝付		[ S ]表面処理種類膜厚耐熱温度[ H ]被膜硬度
−NF-NETGRFNF-NETGRSNF-NETGNF-NETGSSS400相当ふっ素含有無電解ニッケルメッキ
（20vol％)
7±3µｍ
300℃400HV
NF-SETGRNF-SETGRFNF-SETGRSNF-SETGNF-SETGSSUS304
[ ! ]塩水噴霧試験の結果はこちら
[ ! ]形状によっては膜が付かない部分があります。こちらをご参照ください。

規格表

型式−L−SC−M−N
NF-SETGR10−140
NF-NETGRF6−32
NF-SETG12−100− −M6−N8
NF-NETGS15−115−SC100−M8−N10
■標準タイプ　L寸固定
型式L
選択		M
(並目)		SWℓ1
TypeD
NF-SETGR61520253035404550         33.558
8 2025303540455060708090100110120130140467
10 2025303540455060708090100110120130140568
12  2530354045506070809010011012013014067.51010
15   303540455060708090100110120130 81013
[ ! ]S≦Lーℓ1
■標準タイプ　L寸指定/L寸指定・スパナ溝付
型式L
指定0.1mm単位
＊D＝5は指定0.5mm単位		SC
指定0.5mm単位
[ ! ]スパナ溝付のみ		M
(並目)		Wℓ1
TypeD
Ｌ寸指定
SS400相当
NF-NETGRF

SUS304
NF-SETGRF		Ｌ寸指定・スパナ溝付
SS400相当
NF-NETGRS

SUS304
NF-SETGRS		＊ 515.0〜100.00〜92.02.648
615.0〜145.50〜137.535
820.0〜144.00〜136.047
1020.0〜142.50～134.558
1225.0〜141.00～131.061010
1530.0〜138.00～128.0813
[ ! ]SC≦Lーℓ1
■標準タイプ　ねじ径指定/ねじ径指定・スパナ溝付
型式L
指定0.1mm単位
＊D＝5は指定0.5mm単位		SC
指定0.5mm単位
[ ! ]スパナ溝付のみ		M(並目)おねじ選択N(並目)めねじ選択Wℓ1
TypeD
ねじ径指定
SS400相当
NF-NETG

SUS304
NF-SETG		ねじ径指定・スパナ溝付
SS400相当
NF-NETGS

SUS304
NF-SETGS		＊ 515.0〜100.00〜92.02.634      2.63      48
615.0〜145.50〜137.5 345      34     5
820.0〜145.50〜137.5 3456     345    7
1020.0〜145.50～137.5 34568    3456   8
1225.0〜144.00～134.0  456810    4568  1010
1530.0〜142.50～132.5   5681012    56810 13
[ ! ]150≧L＋M×1.5
[ ! ]SC≦Lーℓ1　[ ! ]L≧N×3＋2
[ ! ]LーSC≦N×3の場合、WーN≧2が必要です。
型式−L−SC−M−N−(LKC・MLC・HL)
NF-SETGRS10−132 SC124    −MLC7.0−　HL10
NF-SETGRS15−110−SC100    −LKC
NF-SETG12−100  −M6−N8−LKC
AlterationsL寸公差変更おねじ部長さ変更六角レンチ用通し穴
CodeLKCMLCHL
Spec.L寸法公差は以下のようになります。
指定方法 LKC
LKC使用時、L寸単位0.1mm指定可
L寸　L寸公差　
8≦L≦145.5±0.05
[ NG ]L寸固定は適用不可		おねじ部長さ変更
[ NG ]D＝5は適用不可
[ ! ]MLC＝指定0.1mm単位
　　M×1≦MLC＜M×1.5
指定方法 MLC10
[ ! ]L寸固定は適用不可		HL＝指定1mm単位
指定方法 HL10
[ ! ]d/2＋5≦HL≦L－(d/2＋5)
[ ! ]8≦D≦30のみ適用
Ddレンチ対辺 Ddレンチ対辺
82.52205.85
1032.5
123.53
154.64
[ ! ]SC加工併用時は、SCに対して90°の
　　位置につきます。

[ ! ]めねじ上にHLを指定すると、めねじ部にバリが
発生し 有効長が短くなる可能性がございます。

[ NG ]L寸固定は適用不可
￥/1Code400200400
[ ! ]追加工後の仕上がり寸法にはメッキの膜厚分が加わります。
■ 技術情報
表面処理名称ふっ素含有無電解ニッケルメッキ
（20vol％）
表面硬度400HV
動摩擦係数_参考値0.1～0.2
撥水角（撥水性）_参考値115°
電気的特性_参考値導電性
[ ! ]塩水噴霧試験の結果はこちら
[ ! ]ふっ素含有無電解ニッケルメッキ（20vol%）はPTFE粒子を20～25vol％の割合で含有しています。

■おねじ部に関する注意点
　-ねじ面の摩擦係数が下がり抵抗損失が減るため、締結力が向上します。締付トルクの参考値はこちら
　-規格表の寸法に膜厚が加わるため、めねじへの取付時に入りにくい場合があります。
■締結力比較（母材：SUS304)
試験結果
試料試料型番軸力
（KN）		ねじ面摩擦
係数
ステンレスボルト
（表面処理なし）		SCB6-253.60.473
ふっ素樹脂コーティング
（PTFE+PAI）		FH-SCB6-256.70.091
ふっ素含有無電解ニッケルメッキ
（20vol%）		NF-SCB6-258.00.100

試験方法
試験機試験方法
ねじ締め付け試験機
（NST-500NM/日本計測システム株式会社）		JIS B1084

型番リスト

表示件数
  • 1
    • 型番
    NF-NETG5-[15-100/0.5]-M[2.6,3,4]-N[2.6,3]
    NF-NETG6-[15-145.5/0.1]-M[3,4,5]-N[3,4]
    NF-NETG8-[20-145.5/0.1]-M[3,4,5,6]-N[3,4,5]
    NF-NETG10-[20-145.5/0.1]-M[3,4,5,6,8]-N[3,4,5,6]
    NF-NETG12-[25-145.5/0.1]-M[4,5,6,8,10]-N[4,5,6,8]
    NF-NETG15-[30-145.5/0.1]-M[5,6,8,10,12]-N[5,6,8,10]
    NF-NETGRF5-[15-100/0.5]
    NF-NETGRF6-[15-145.5/0.1]
    NF-NETGRF8-[20-145.5/0.1]
    NF-NETGRF10-[20-145.5/0.1]
    NF-NETGRF12-[25-145.5/0.1]
    NF-NETGRF15-[30-145.5/0.1]
    NF-NETGRS5-[15-100/0.5]-SC[0-92/0.5]
    NF-NETGRS6-[15-145.5/0.1]-SC[0-137.5/0.5]
    NF-NETGRS8-[20-145.5/0.1]-SC[0-136/0.5]
    NF-NETGRS10-[20-145.5/0.1]-SC[0-134.5/0.5]
    NF-NETGRS12-[25-145.5/0.1]-SC[0-131/0.5]
    NF-NETGRS15-[30-145.5/0.1]-SC[0-128/0.5]
    NF-NETGS5-[15-100/0.5]-SC[0-92/0.5]-M[2.6,3,4]-N[2.6,3]
    NF-NETGS6-[15-145.5/0.1]-SC[0-137.5/0.5]-M[3,4,5]-N[3,4]
    NF-NETGS8-[20-145.5/0.1]-SC[0-137.5/0.5]-M[3,4,5,6]-N[3,4,5]
    NF-NETGS10-[20-145.5/0.1]-SC[0-137.5/0.5]-M[3,4,5,6,8]-N[3,4,5,6]
    NF-NETGS12-[25-145.5/0.1]-SC[0-134/0.5]-M[4,5,6,8,10]-N[4,5,6,8]
    NF-NETGS15-[30-145.5/0.1]-SC[0-132.5/0.5]-M[5,6,8,10,12]-N[5,6,8,10]
    NF-SETG5-[15-100/0.5]-M[2.6,3,4]-N[2.6,3]
    NF-SETG6-[15-145.5/0.1]-M[3,4,5]-N[3,4]
    NF-SETG8-[20-145.5/0.1]-M[3,4,5,6]-N[3,4,5]
    NF-SETG10-[20-145.5/0.1]-M[3,4,5,6,8]-N[3,4,5,6]
    NF-SETG12-[25-145.5/0.1]-M[4,5,6,8,10]-N[4,5,6,8]
    NF-SETG15-[30-145.5/0.1]-M[5,6,8,10,12]-N[5,6,8,10]
    NF-SETGR6-[15-50/0.1]
    NF-SETGR8-[20-140/0.1]
    NF-SETGR10-[20-140/0.1]
    NF-SETGR12-[25-140/0.1]
    NF-SETGR15-[30-130/0.1]
    NF-SETGRF5-[15-100/0.5]
    NF-SETGRF6-[15-145.5/0.1]
    NF-SETGRF8-[20-145.5/0.1]
    NF-SETGRF10-[20-145.5/0.1]
    NF-SETGRF12-[25-145.5/0.1]
    NF-SETGRF15-[30-145.5/0.1]
    NF-SETGRS5-[15-100/0.5]-SC[0-92/0.5]
    NF-SETGRS6-[15-145.5/0.1]-SC[0-137.5/0.5]
    NF-SETGRS8-[20-145.5/0.1]-SC[0-136/0.5]
    NF-SETGRS10-[20-145.5/0.1]-SC[0-134.5/0.5]
    NF-SETGRS12-[25-145.5/0.1]-SC[0-131/0.5]
    NF-SETGRS15-[30-145.5/0.1]-SC[0-128/0.5]
    NF-SETGS5-[15-100/0.5]-SC[0-92/0.5]-M[2.6,3,4]-N[2.6,3]
    NF-SETGS6-[15-145.5/0.1]-SC[0-137.5/0.5]-M[3,4,5]-N[3,4]
    NF-SETGS8-[20-145.5/0.1]-SC[0-137.5/0.5]-M[3,4,5,6]-N[3,4,5]
    NF-SETGS10-[20-145.5/0.1]-SC[0-137.5/0.5]-M[3,4,5,6,8]-N[3,4,5,6]
    NF-SETGS12-[25-145.5/0.1]-SC[0-134/0.5]-M[4,5,6,8,10]-N[4,5,6,8]
    NF-SETGS15-[30-145.5/0.1]-SC[0-132.5/0.5]-M[5,6,8,10,12]-N[5,6,8,10]

    特性・用途

    材質

    詳細材質

    外径 D

    (φ)

    長さ L

    (mm)

    寸法指定

    スパナ溝

    ねじ径 M

    (mm)

    ねじ径 N

    (mm)

    スパナ溝までの距離 S [SC]

    (mm)

    材質証明書：材質

    		RoHS?最小発注数量
    導電性・帯電防止 / すべり性 / かじり防止
    [スチール] SS400相当
    SS400相当
    5
    15 ～ 100
    L寸・ねじ径指定
    なし
    2.6 ～ 4
    2.6 ～ 3
    -
    SS400相当
    10
    2個
    導電性・帯電防止 / すべり性 / かじり防止
    [スチール] SS400相当
    SS400相当
    6
    15 ～ 145.5
    L寸・ねじ径指定
    なし
    3 ～ 5
    3 ～ 4
    -
    SS400相当
    10
    2個
    導電性・帯電防止 / すべり性 / かじり防止
    [スチール] SS400相当
    SS400相当
    8
    20 ～ 145.5
    L寸・ねじ径指定
    なし
    3 ～ 6
    3 ～ 5
    -
    SS400相当
    10
    2個
    導電性・帯電防止 / すべり性 / かじり防止
    [スチール] SS400相当
    SS400相当
    10
    20 ～ 145.5
    L寸・ねじ径指定
    なし
    3 ～ 8
    3 ～ 6
    -
    SS400相当
    10
    2個
    導電性・帯電防止 / すべり性 / かじり防止
    [スチール] SS400相当
    SS400相当
    12
    25 ～ 145.5
    L寸・ねじ径指定
    なし
    4 ～ 10
    4 ～ 8
    -
    SS400相当
    10
    2個
    導電性・帯電防止 / すべり性 / かじり防止
    [スチール] SS400相当
    SS400相当
    15
    30 ～ 145.5
    L寸・ねじ径指定
    なし
    5 ～ 12
    5 ～ 10
    -
    SS400相当
    10
    2個
    導電性・帯電防止 / すべり性 / かじり防止
    [スチール] SS400相当
    SS400相当
    5
    15 ～ 100
    L寸指定
    なし
    -
    -
    -
    SS400相当
    10
    2個
    導電性・帯電防止 / すべり性 / かじり防止
    [スチール] SS400相当
    SS400相当
    6
    15 ～ 145.5
    L寸指定
    なし
    -
    -
    -
    SS400相当
    10
    2個
    導電性・帯電防止 / すべり性 / かじり防止
    [スチール] SS400相当
    SS400相当
    8
    20 ～ 145.5
    L寸指定
    なし
    -
    -
    -
    SS400相当
    10
    2個
    導電性・帯電防止 / すべり性 / かじり防止
    [スチール] SS400相当
    SS400相当
    10
    20 ～ 145.5
    L寸指定
    なし
    -
    -
    -
    SS400相当
    10
    2個
    導電性・帯電防止 / すべり性 / かじり防止
    [スチール] SS400相当
    SS400相当
    12
    25 ～ 145.5
    L寸指定
    なし
    -
    -
    -
    SS400相当
    10
    2個
    導電性・帯電防止 / すべり性 / かじり防止
    [スチール] SS400相当
    SS400相当
    15
    30 ～ 145.5
    L寸指定
    なし
    -
    -
    -
    SS400相当
    10
    2個
    導電性・帯電防止 / すべり性 / かじり防止
    [スチール] SS400相当
    SS400相当
    5
    15 ～ 100
    L寸指定
    あり
    -
    -
    0 ～ 92
    SS400相当
    10
    2個
    導電性・帯電防止 / すべり性 / かじり防止
    [スチール] SS400相当
    SS400相当
    6
    15 ～ 145.5
    L寸指定
    あり
    -
    -
    0 ～ 137.5
    SS400相当
    10
    2個
    導電性・帯電防止 / すべり性 / かじり防止
    [スチール] SS400相当
    SS400相当
    8
    20 ～ 145.5
    L寸指定
    あり
    -
    -
    0 ～ 136
    SS400相当
    10
    2個
    導電性・帯電防止 / すべり性 / かじり防止
    [スチール] SS400相当
    SS400相当
    10
    20 ～ 145.5
    L寸指定
    あり
    -
    -
    0 ～ 134.5
    SS400相当
    10
    2個
    導電性・帯電防止 / すべり性 / かじり防止
    [スチール] SS400相当
    SS400相当
    12
    25 ～ 145.5
    L寸指定
    あり
    -
    -
    0 ～ 131
    SS400相当
    10
    2個
    導電性・帯電防止 / すべり性 / かじり防止
    [スチール] SS400相当
    SS400相当
    15
    30 ～ 145.5
    L寸指定
    あり
    -
    -
    0 ～ 128
    SS400相当
    10
    2個
    導電性・帯電防止 / すべり性 / かじり防止
    [スチール] SS400相当
    SS400相当
    5
    15 ～ 100
    L寸・ねじ径指定
    あり
    2.6 ～ 4
    2.6 ～ 3
    0 ～ 92
    SS400相当
    10
    2個
    導電性・帯電防止 / すべり性 / かじり防止
    [スチール] SS400相当
    SS400相当
    6
    15 ～ 145.5
    L寸・ねじ径指定
    あり
    3 ～ 5
    3 ～ 4
    0 ～ 137.5
    SS400相当
    10
    2個
    導電性・帯電防止 / すべり性 / かじり防止
    [スチール] SS400相当
    SS400相当
    8
    20 ～ 145.5
    L寸・ねじ径指定
    あり
    3 ～ 6
    3 ～ 5
    0 ～ 137.5
    SS400相当
    10
    2個
    導電性・帯電防止 / すべり性 / かじり防止
    [スチール] SS400相当
    SS400相当
    10
    20 ～ 145.5
    L寸・ねじ径指定
    あり
    3 ～ 8
    3 ～ 6
    0 ～ 137.5
    SS400相当
    10
    2個
    導電性・帯電防止 / すべり性 / かじり防止
    [スチール] SS400相当
    SS400相当
    12
    25 ～ 145.5
    L寸・ねじ径指定
    あり
    4 ～ 10
    4 ～ 8
    0 ～ 134
    SS400相当
    10
    2個
    導電性・帯電防止 / すべり性 / かじり防止
    [スチール] SS400相当
    SS400相当
    15
    30 ～ 145.5
    L寸・ねじ径指定
    あり
    5 ～ 12
    5 ～ 10
    0 ～ 132.5
    SS400相当
    10
    2個
    耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / かじり防止
    [ステンレス] SUS304
    SUS304
    5
    15 ～ 100
    L寸・ねじ径指定
    なし
    2.6 ～ 4
    2.6 ～ 3
    -
    SUS304
    10
    2個
    耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / かじり防止
    [ステンレス] SUS304
    SUS304
    6
    15 ～ 145.5
    L寸・ねじ径指定
    なし
    3 ～ 5
    3 ～ 4
    -
    SUS304
    10
    2個
    耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / かじり防止
    [ステンレス] SUS304
    SUS304
    8
    20 ～ 145.5
    L寸・ねじ径指定
    なし
    3 ～ 6
    3 ～ 5
    -
    SUS304
    10
    2個
    耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / かじり防止
    [ステンレス] SUS304
    SUS304
    10
    20 ～ 145.5
    L寸・ねじ径指定
    なし
    3 ～ 8
    3 ～ 6
    -
    SUS304
    10
    2個
    耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / かじり防止
    [ステンレス] SUS304
    SUS304
    12
    25 ～ 145.5
    L寸・ねじ径指定
    なし
    4 ～ 10
    4 ～ 8
    -
    SUS304
    10
    2個
    耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / かじり防止
    [ステンレス] SUS304
    SUS304
    15
    30 ～ 145.5
    L寸・ねじ径指定
    なし
    5 ～ 12
    5 ～ 10
    -
    SUS304
    10
    2個
    耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / かじり防止
    [ステンレス] SUS304
    SUS304
    6
    15 ～ 50
    L寸固定
    なし
    -
    -
    -
    SUS304
    10
    2個
    耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / かじり防止
    [ステンレス] SUS304
    SUS304
    8
    20 ～ 140
    L寸固定
    なし
    -
    -
    -
    SUS304
    10
    2個
    耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / かじり防止
    [ステンレス] SUS304
    SUS304
    10
    20 ～ 140
    L寸固定
    なし
    -
    -
    -
    SUS304
    10
    2個
    耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / かじり防止
    [ステンレス] SUS304
    SUS304
    12
    25 ～ 140
    L寸固定
    なし
    -
    -
    -
    SUS304
    10
    2個
    耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / かじり防止
    [ステンレス] SUS304
    SUS304
    15
    30 ～ 130
    L寸固定
    なし
    -
    -
    -
    SUS304
    10
    2個
    耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / かじり防止
    [ステンレス] SUS304
    SUS304
    5
    15 ～ 100
    L寸指定
    なし
    -
    -
    -
    SUS304
    10
    2個
    耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / かじり防止
    [ステンレス] SUS304
    SUS304
    6
    15 ～ 145.5
    L寸指定
    なし
    -
    -
    -
    SUS304
    10
    2個
    耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / かじり防止
    [ステンレス] SUS304
    SUS304
    8
    20 ～ 145.5
    L寸指定
    なし
    -
    -
    -
    SUS304
    10
    2個
    耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / かじり防止
    [ステンレス] SUS304
    SUS304
    10
    20 ～ 145.5
    L寸指定
    なし
    -
    -
    -
    SUS304
    10
    2個
    耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / かじり防止
    [ステンレス] SUS304
    SUS304
    12
    25 ～ 145.5
    L寸指定
    なし
    -
    -
    -
    SUS304
    10
    2個
    耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / かじり防止
    [ステンレス] SUS304
    SUS304
    15
    30 ～ 145.5
    L寸指定
    なし
    -
    -
    -
    SUS304
    10
    2個
    耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / かじり防止
    [ステンレス] SUS304
    SUS304
    5
    15 ～ 100
    L寸指定
    あり
    -
    -
    0 ～ 92
    SUS304
    10
    2個
    耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / かじり防止
    [ステンレス] SUS304
    SUS304
    6
    15 ～ 145.5
    L寸指定
    あり
    -
    -
    0 ～ 137.5
    SUS304
    10
    2個
    耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / かじり防止
    [ステンレス] SUS304
    SUS304
    8
    20 ～ 145.5
    L寸指定
    あり
    -
    -
    0 ～ 136
    SUS304
    10
    2個
    耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / かじり防止
    [ステンレス] SUS304
    SUS304
    10
    20 ～ 145.5
    L寸指定
    あり
    -
    -
    0 ～ 134.5
    SUS304
    10
    2個
    耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / かじり防止
    [ステンレス] SUS304
    SUS304
    12
    25 ～ 145.5
    L寸指定
    あり
    -
    -
    0 ～ 131
    SUS304
    10
    2個
    耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / かじり防止
    [ステンレス] SUS304
    SUS304
    15
    30 ～ 145.5
    L寸指定
    あり
    -
    -
    0 ～ 128
    SUS304
    10
    2個
    耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / かじり防止
    [ステンレス] SUS304
    SUS304
    5
    15 ～ 100
    L寸・ねじ径指定
    あり
    2.6 ～ 4
    2.6 ～ 3
    0 ～ 92
    SUS304
    10
    2個
    耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / かじり防止
    [ステンレス] SUS304
    SUS304
    6
    15 ～ 145.5
    L寸・ねじ径指定
    あり
    3 ～ 5
    3 ～ 4
    0 ～ 137.5
    SUS304
    10
    2個
    耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / かじり防止
    [ステンレス] SUS304
    SUS304
    8
    20 ～ 145.5
    L寸・ねじ径指定
    あり
    3 ～ 6
    3 ～ 5
    0 ～ 137.5
    SUS304
    10
    2個
    耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / かじり防止
    [ステンレス] SUS304
    SUS304
    10
    20 ～ 145.5
    L寸・ねじ径指定
    あり
    3 ～ 8
    3 ～ 6
    0 ～ 137.5
    SUS304
    10
    2個
    耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / かじり防止
    [ステンレス] SUS304
    SUS304
    12
    25 ～ 145.5
    L寸・ねじ径指定
    あり
    4 ～ 10
    4 ～ 8
    0 ～ 134
    SUS304
    10
    2個
    耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / かじり防止
    [ステンレス] SUS304
    SUS304
    15
    30 ～ 145.5
    L寸・ねじ径指定
    あり
    5 ～ 12
    5 ～ 10
    0 ～ 132.5
    SUS304
    10
    2個
    通常単価(税別) (税込単価)
    通常出荷日
    -
    ( - )
    7日目
    -
    ( - )
    7日目
    -
    ( - )
    7日目
    -
    ( - )
    7日目
    -
    ( - )
    7日目
    -
    ( - )
    7日目
    -
    ( - )
    7日目
    -
    ( - )
    7日目
    -
    ( - )
    7日目
    -
    ( - )
    7日目
    -
    ( - )
    7日目
    -
    ( - )
    7日目
    -
    ( - )
    7日目
    -
    ( - )
    7日目
    -
    ( - )
    7日目
    -
    ( - )
    7日目
    -
    ( - )
    7日目
    -
    ( - )
    7日目
    -
    ( - )
    7日目
    -
    ( - )
    7日目
    -
    ( - )
    7日目
    -
    ( - )
    7日目
    -
    ( - )
    7日目
    -
    ( - )
    7日目
    -
    ( - )
    7日目
    -
    ( - )
    7日目
    -
    ( - )
    7日目
    -
    ( - )
    7日目
    -
    ( - )
    7日目
    -
    ( - )
    7日目
    -
    ( - )
    7日目
    -
    ( - )
    7日目
    -
    ( - )
    7日目
    -
    ( - )
    7日目
    -
    ( - )
    7日目
    -
    ( - )
    7日目
    -
    ( - )
    7日目
    -
    ( - )
    7日目
    -
    ( - )
    7日目
    -
    ( - )
    7日目
    -
    ( - )
    7日目
    -
    ( - )
    7日目
    -
    ( - )
    7日目
    -
    ( - )
    7日目
    -
    ( - )
    7日目
    -
    ( - )
    7日目
    -
    ( - )
    7日目
    -
    ( - )
    7日目
    -
    ( - )
    7日目
    -
    ( - )
    7日目
    -
    ( - )
    7日目
    -
    ( - )
    7日目
    -
    ( - )
    7日目
  • 1

    • 詳細情報

    基本情報

    ■ふっ素含有無電解ニッケルメッキの特長
    すべり性や難付着性などの機能性に優れており、一般製造装置・半導体製造関連装置・FPD製造関連装置等で使われています。
    ・ふっ素含有無電解ニッケルメッキ：すべり性、かじり防止、難付着性、導電性

    ■ご留意事項
    メッキの処理過程で発生する処理跡などが残る場合があります。こちらをご参照ください。
    メッキ後にベーキングを行う為、母材の歪みが発生する場合があります。

    ご注意

    • 当ページの価格表は25年6月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
    • 外形図、規格表の寸法はメッキ前の表記です。仕上がり寸法にはメッキの膜厚分が加わります。
      メッキの処理過程で発生する処理跡などが残る場合があります。こちらをご参照ください。
      ふっ素含有メッキは無電解ニッケルメッキ液にPTFE粒子を含有させたものを使用しています。
      ふっ素含有メッキの技術情報・各種試験データはこちら
      メッキ処理の過程で、表面に黒い斑点がでることがあります。ふっ素樹脂の析出によるもので機能面に影響はありません。

    納期・価格

    納期

     8 日目出荷
    [ NG ]ストーク適用不可
    出荷日については、こちらをご覧ください。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は マニュアルカタログをご覧ください。

    【ふっ素含有メッキ】円形支柱－片端おねじ片端めねじのレビュー
    この商品のレビューはありません

    支柱カテゴリの売れ筋ランキング

    通常価格、通常出荷日が表示と異なる場合がございます

    技術サポート窓口

    メカニカル部品技術窓口

    商品の仕様・技術のお問い合わせ

    Webお問い合わせフォーム

    営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

    ※お問い合わせフォームは24時間受付しております。

    見積もり・発注後 最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

    閉じる
    比較リスト
