【ふっ素含有メッキ】円形支柱－両端めねじ
未確定：候補が53型番あります。

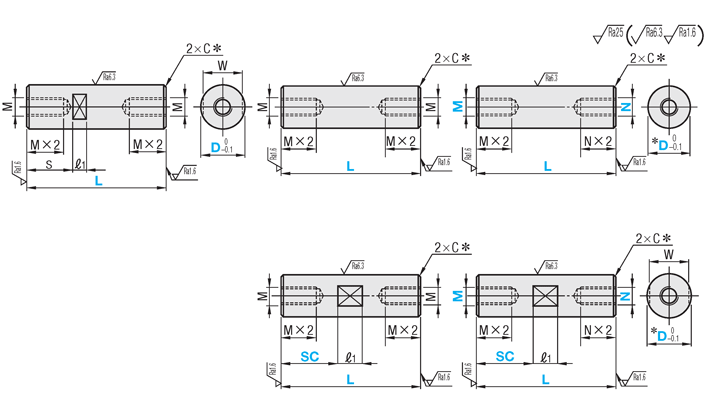

外形図・規格表
■標準タイプ
●L寸固定
●L寸固定
●L寸指定
●ねじ径指定
●L寸指定・スパナ溝付
●ねじ径指定・スパナ溝付
＊コーナーはC0.2～0.5
[ ! ]めねじ加工によりめねじ部のDが多少ふくらむことがあります。
[ ! ]スパナ溝付近はバフ研磨のため光沢が出ることがあります。
[ ! ]外形図、規格表の寸法はメッキ前の表記です。仕上がり寸法にはメッキの膜厚分が加わります。
[ ! ]めねじには目視できる範囲、かつ、径の長さより浅い部分にメッキがかかります。
[ ! ]めねじには目視できる範囲、かつ、径の長さより浅い部分にメッキがかかります。
| Type | [ M ]材質 | 表面処理仕様 | ||||||||||
| L寸固定 | L寸指定 | |||||||||||
| 標準 | スパナ溝付 | ねじ径指定 | ねじ径指定 スパナ溝付 | [ S ]表面処理種類 | 膜厚 | 耐熱温度 | [ H ]被膜硬度 | |||||
| − | NF-NETRF | NF-NETRS | NF-NETF | NF-NETS | SS400相当 | ふっ素含有無電解ニッケルメッキ （20vol％) |
| 300℃ | 400HV | |||
| NF-SETR | NF-SETRF | NF-SETRS | NF-SETF | NF-SETS | SUS304 | |||||||
[ ! ]形状によっては膜が付かない部分があります。こちらをご参照ください。
規格表
| 型式 | − | L | − | SC | − | M | − | N |
| NF-SETR10 | − | 150 | ||||||
| NF-NETRF10 | − | 150 | ||||||
| NF-NETF15 | − | 150 | − | M8 | − | N10 | ||
| NF-SETS15 | − | 59.9 | − | SC35 | − | M8 | − | N5 |
■標準タイプ L寸固定
[ ! ]L≧（M×2）×2、SC≦Lーℓ1
| 型式 | L 選択 | M (並目) | S | W | ℓ1 | ||||||||||||||||||
| Type | D | ||||||||||||||||||||||
| NF-SETR | 6 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 3 | 3.5 | 5 | 8 | ||||||||||
| 8 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 60 | 70 | 80 | 90 | 100 | 110 | 120 | 130 | 140 | 150 | 4 | 6 | 7 | |||
| 10 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 60 | 70 | 80 | 90 | 100 | 110 | 120 | 130 | 140 | 150 | 5 | 6 | 8 | |||
| 12 | 25 | 30 | 35 | 40 | 45 | 50 | 60 | 70 | 80 | 90 | 100 | 110 | 120 | 130 | 140 | 150 | 6 | 7.5 | 10 | 10 | |||
| 15 | 35 | 40 | 45 | 50 | 60 | 70 | 80 | 90 | 100 | 110 | 120 | 130 | 140 | 150 | 8 | 10 | 13 | ||||||
■標準タイプ L寸指定/L寸指定・スパナ溝付
[ ! ]L≧（M×2）×2、SC≦Lーℓ1
[ ! ]L≦（M×2＋5）＋（M×2＋5）の場合めねじ下穴が貫通になる場合があります。 [ ! ]L≦M×4のめねじは通しになります。
[ ! ]SC≦M×3の場合、WーM≧2が必要です。また、LーSC≦N×3の場合、WーN≧2が必要となります。
| 型式 | L [ ! ]指定0.1mm単位 ＊D＝5は指定0.5mm単位 | SC 指定0.5mm単位 [ ! ]スパナ溝付のみ | M （並目） | W | ℓ1 | ||
| Type | D | ||||||
| Ｌ寸指定・標準 SS400相当 NF-NETRF SUS304 NF-SETRF | Ｌ寸指定・スパナ溝付 SS400相当 NF-NETRS SUS304 NF-SETRS | ＊5 | 8.0～100.0 | 0～92.0 | 2.6 | 4 | 8 |
| 6 | 8.0～150.0 | 0～142.0 | 3 | 5 | |||
| 8 | 10.0～150.0 | 0～142.0 | 4 | 7 | |||
| 10 | 15.0～150.0 | 0～142.0 | 5 | 8 | |||
| 12 | 25.0～150.0 | 0～140.0 | 6 | 10 | 10 | ||
| 15 | 25.0～150.0 | 0～140.0 | 8 | 13 | |||
[ ! ]L≦（M×2＋5）＋（M×2＋5）の場合めねじ下穴が貫通になる場合があります。 [ ! ]L≦M×4のめねじは通しになります。
[ ! ]SC≦M×3の場合、WーM≧2が必要です。また、LーSC≦N×3の場合、WーN≧2が必要となります。
■標準タイプ ねじ径指定/ねじ径指定・スパナ溝付
[ ! ]L≧M×2＋N×2、SC≦Lーℓ1
[ ! ]SC≦M×3の場合、WーM≧2が必要です。また、LーSC≦N×3の場合、WーN≧2が必要となります。
[ ! ]L≦（M×2＋下穴深さ）＋（N×2＋下穴深さ）の場合、めねじ下穴が貫通及び大きいタップ有効長を優先させるため、小さいタップの有効長が短くなる可能性があります。
| 型式 | L [ ! ]指定0.1mm単位 ＊D=5,35,40,50は指定0.5mm単位 | SC 指定0.5mm単位 [ ! ]スパナ溝付のみ | M・N | W | ℓ1 | |||||||||
| Type | D | (並目)選択 | ||||||||||||
| ねじ径指定 SS400相当 NF-NETF SUS304 NF-SETF | ねじ径指定・スパナ溝付 SS400相当 NF-NETS SUS304 NF-SETS | ＊5 | 15.0～100.0 | 0～92.0 | 2.6 | 3 | 4 | 8 | ||||||
| 6 | 15.0～150.0 | 0～142.0 | 3 | 4 | 5 | |||||||||
| 8 | 15.0～150.0 | 0～142.0 | 3 | 4 | 5 | 7 | ||||||||
| 10 | 20.0～150.0 | 0～142.0 | 3 | 4 | 5 | 6 | 8 | |||||||
| 12 | 25.0～150.0 | 0～140.0 | 4 | 5 | 6 | 8 | 10 | 10 | ||||||
| 15 | 30.0～150.0 | 0～140.0 | 5 | 6 | 8 | 10 | 13 | |||||||
[ ! ]SC≦M×3の場合、WーM≧2が必要です。また、LーSC≦N×3の場合、WーN≧2が必要となります。
[ ! ]L≦（M×2＋下穴深さ）＋（N×2＋下穴深さ）の場合、めねじ下穴が貫通及び大きいタップ有効長を優先させるため、小さいタップの有効長が短くなる可能性があります。
追加工
| 型式 | − | L | − | SC | − | M | − | N | − | (LKC・HL) |
| NF-NETRF10 | − | 130.3 | − | LKC | ||||||
| NF-SETF15 | − | 140 | − | M8 | − | N10 | − | LKC | ||
| NF-SETS15 | − | 150 | − | SC100 | − | M10 | − | N10 | − | HL40 |
| Alterations | L寸公差変更 | 六角レンチ用通し穴 | ||||||||||||||||||||||||||
 |  | |||||||||||||||||||||||||||
| Code | LKC | HL | ||||||||||||||||||||||||||
| Spec. | L寸法公差は以下のようになります。 指定方法 LKC LKC使用時、L寸単位0.1mm指定可
| HL＝指定1mm単位 指定方法 HL10 [ ! ]d/2＋5≦HL≦L－(d/2＋5) [ ! ]8≦D≦20のみ適用
[ NG ]L寸固定は適用不可 | ||||||||||||||||||||||||||
| ￥/1Code | 400 | 400 |
■ 技術情報
[ ! ]塩水噴霧試験の結果はこちら
[ ! ]ふっ素含有無電解ニッケルメッキ（20vol%）はPTFE粒子を20～25vol％の割合で含有しています。
| 表面処理名称 | ふっ素含有無電解ニッケルメッキ （20vol％） |
| 表面硬度 | 400HV |
| 動摩擦係数_参考値 | 0.1～0.2 |
| 撥水角（撥水性）_参考値 | 115° |
| 電気的特性_参考値 | 導電性 |
[ ! ]ふっ素含有無電解ニッケルメッキ（20vol%）はPTFE粒子を20～25vol％の割合で含有しています。
