当ページの価格表は25年6月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
外形図、規格表の寸法はメッキ前の表記です。仕上がり寸法にはメッキの膜厚分が加わります。
メッキの処理過程で発生する処理跡などが残る場合があります。こちらをご参照ください。
ふっ素含有メッキは無電解ニッケルメッキ液にPTFE粒子を含有させたものを使用しています。
ふっ素含有メッキの技術情報・各種試験データはこちら

未確定：候補が44型番あります。

外形図・規格表
型番リスト
詳細情報

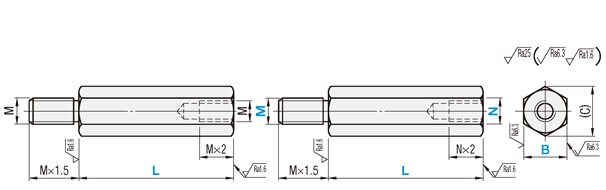

外形図・規格表

■標準タイプ
●L寸固定
●L寸指定

●L寸・ねじ径指定

[ ! ]外形図、規格表の寸法はメッキ前の表記です。仕上がり寸法にはメッキの膜厚分が加わります。
[ ! ]めねじには目視できる範囲、かつ、径の長さより浅い部分にメッキがかかります。

Type

[ M ]材質

表面処理仕様

L寸固定

L寸指定

L寸・ねじ径指定

[ S ]表面処理種類

膜厚

耐熱温度

[ H ]被膜硬度

−

NF-NLSBWF

NF-NLSBG

SS400相当

ふっ素含有無電解ニッケルメッキ
（20vol％)

±3

µｍ

300℃

400HV

NF-SLSBWRK

NF-SLSBWF

NF-SLSBG

SUS304

[ ! ]塩水噴霧試験の結果はこちら
[ ! ]形状によっては膜が付かない部分があります。こちらをご参照ください。

■L寸公差表　※追加工なしの場合

L寸	L寸公差
8≦L≦150	±0.1

[ ! ]標準タイプ L寸固定のL寸公差はJISB0405m級に準じる。

■B寸公差表

B	B寸公差
5・6	0 −0.12

7～10	0 −0.15

12～17	0 −0.18

■支柱　おねじ逃げ部寸法（参考値）

M	MC	g
2.5	2	0.8
2.6	2.1	0.8
3	2.4	1
4	3.2	1.2
5	4.1	1.5
6	4.4	2
8	6	3
10	7.7	3
12	9.4	4

規格表

型式	−	L	−	M	−	N
NF-SLSBWRK10	−	40
NF-NLSBWF12	−	108
NF-SLSBG17	−	100	−	M5	−	N5

■標準タイプ　L寸固定

型式		L 選択																	M (並目)	(C)
Type	B	L 選択																	M (並目)	(C)
NF-SLSBWRK	6	15	20	25	30	35	40	45	50										3	6.9
	7		20	25	30	35	40	45	50	60	70	80	90	100	110	120	130	140	4	8.1
	8		20	25	30	35	40	45	50	60	70	80	90	100	110	120	130	140	5	9.2
	10			25	30	35	40	45	50	60	70	80	90	100	110	120	130	140	6	11.5
	12			25	30	35	40	45	50	60	70	80	90	100	110	120	130	140	6	13.9
	13				30	35	40	45	50	60	70	80	90	100	110	120	130		8	15
	14					35	40	45	50	60	70	80	90	100	110	120	130		8	16.2
	17						40	45	50	60	70	80	90	100	110	120	130		10	19.6

■標準タイプ　L寸指定

型式		L 指定0.5mm単位	M (並目)	(C)
Type	B	L 指定0.5mm単位	M (並目)	(C)
SS400相当 NF-NLSBWF SUS304 NF-SLSBWF	5	8.0〜 100.0	2.6	5.8
	6	15.0〜 100.0	3	6.9
	7	20.0〜 144.0	4	8.1
	8	20.0〜 142.5	5	9.2
	10	25.0〜 141.0	6	11.5
	12	25.0〜 141.0	6	13.9
	13	30.0〜 138.0	8	15
	14	30.0〜 138.0	8	16.2
	17	35.0〜 135.0	10	19.6

[ ! ]L＝9以下の時めねじ深さはM×1.5になります。

■標準タイプ　L寸・ねじ径指定

型式		L 指定0.5mm単位	M(並目)おねじ選択									N(並目)めねじ選択								(C)
Type	B	L 指定0.5mm単位	M(並目)おねじ選択									N(並目)めねじ選択								(C)
SS400相当 NF-NLSBG SUS304 NF-SLSBG	5	8.0〜 100.0	2	2.6	3							2	2.6							5.8
	6	15.0〜 100.0			3	4	5							3	4					6.9
	7	20.0〜 145.5			3	4	5							3	4					8.1
	8	20.0〜 145.5			3	4	5	6						3	4	5				9.2
	10	25.0〜 145.5			3	4	5	6	8					3	4	5	6			11.5
	12	25.0〜 145.5			3	4	5	6	8	10				3	4	5	6	8		13.9
	13	30.0〜 145.5			3	4	5	6	8	10				3	4	5	6	8		15
	14	35.0〜 145.5			3	4	5	6	8	10	12			3	4	5	6	8	10	16.2
	17	35.0〜 144.0				4	5	6	8	10	12				4	5	6	8	10	19.6

[ ! ]全長L＋M×1.5は150までとなります。
[ ! ]L≧N×3＋2 [ ! ]M2.6かつL＝8または9の時めねじ深さはN×1.5になります。

型式	−	L	−	M	−	N	−	(LKC・MLC)
NF-SLSBWF6	−	30					−	LKC	−	MLC20
NF-NLSBG8	−	95.5	−	M3	−	N3	−	LKC	−	MLC4

Alterations

L寸公差変更

おねじ部長さ変更

Code

LKC

MLC

Spec.

L寸法公差は以下のようになります。
指定方法 LKC
LKC使用時、L寸単位0.1mm指定可

L寸	L寸公差
8≦L≦150	±0.05

[ NG ]L寸固定は適用不可

おねじ部長さを変更します。
[ NG ]B＝5は適用不可。
MLC＝指定0.1mm単位
[ ! ]M×1≦MLC＜M×1.5
指定方法 MLC10
[ NG ]L寸固定は適用不可

￥/1Code

400

200

[ ! ]追加工後の仕上がり寸法にはメッキの膜厚分が加わります。

■ 技術情報

表面処理名称	ふっ素含有無電解ニッケルメッキ（20vol％）
表面硬度	400HV
動摩擦係数_参考値	0.1～0.2
撥水角（撥水性）_参考値	115°
電気的特性_参考値	導電性

[ ! ]塩水噴霧試験の結果はこちら
[ ! ]ふっ素含有無電解ニッケルメッキ（20vol%）はPTFE粒子を20～25vol％の割合で含有しています。

■おねじ部に関する注意点
　-ねじ面の摩擦係数が下がり抵抗損失が減るため、締結力が向上します。締付トルクの参考値はこちら
　-規格表の寸法に膜厚が加わるため、めねじへの取付時に入りにくい場合があります。

■締結力比較（母材：SUS304)

試験結果

試料	試料型番	軸力（KN）	ねじ面摩擦係数
ステンレスボルト（表面処理なし）	SCB6-25	3.6	0.473
ふっ素樹脂コーティング（PTFE+PAI）	FH-SCB6-25	6.7	0.091
ふっ素含有無電解ニッケルメッキ（20vol%）	NF-SCB6-25	8.0	0.100

試験方法

試験機		試験方法
ねじ締め付け試験機（NST-500NM/日本計測システム株式会社）		JIS B1084

型番リスト

表示件数

型番

NF-NLSBG5-[8-100/0.5]-M[2,2.6,3]-N[2,2.6]

NF-NLSBG6-[15-100/0.5]-M[3,4,5]-N[3,4]

NF-NLSBG7-[20-145.5/0.5]-M[3,4,5]-N[3,4]

NF-NLSBG8-[20-145.5/0.5]-M[3,4,5,6]-N[3,4,5]

NF-NLSBG10-[25-145.5/0.5]-M[3,4,5,6,8]-N[3,4,5,6]

NF-NLSBG12-[25-145.5/0.5]-M[3,4,5,6,8,10]-N[3,4,5,6,8]

NF-NLSBG13-[30-145.5/0.5]-M[3,4,5,6,8,10]-N[3,4,5,6,8]

NF-NLSBG14-[35-145.5/0.5]-M[3,4,5,6,8,10,12]-N[3,4,5,6,8,10]

NF-NLSBG17-[35-144/0.5]-M[4,5,6,8,10,12]-N[4,5,6,8,10]

NF-NLSBWF5-[8-100/0.5]

NF-NLSBWF6-[15-100/0.5]

NF-NLSBWF7-[20-144/0.5]

NF-NLSBWF8-[20-142.5/0.5]

NF-NLSBWF10-[25-141/0.5]

NF-NLSBWF12-[25-141/0.5]

NF-NLSBWF13-[30-138/0.5]

NF-NLSBWF14-[30-138/0.5]

NF-NLSBWF17-[35-135/0.5]

NF-SLSBG5-[8-100/0.5]-M[2,2.6,3]-N[2,2.6]

NF-SLSBG6-[15-100/0.5]-M[3,4,5]-N[3,4]

NF-SLSBG7-[20-145.5/0.5]-M[3,4,5]-N[3,4]

NF-SLSBG8-[20-145.5/0.5]-M[3,4,5,6]-N[3,4,5]

NF-SLSBG10-[25-145.5/0.5]-M[3,4,5,6,8]-N[3,4,5,6]

NF-SLSBG12-[25-145.5/0.5]-M[3,4,5,6,8,10]-N[3,4,5,6,8]

NF-SLSBG13-[30-145.5/0.5]-M[3,4,5,6,8,10]-N[3,4,5,6,8]

NF-SLSBG14-[35-145.5/0.5]-M[3,4,5,6,8,10,12]-N[3,4,5,6,8,10]

NF-SLSBG17-[35-144/0.5]-M[4,5,6,8,10,12]-N[4,5,6,8,10]

NF-SLSBWF5-[8-100/0.5]

NF-SLSBWF6-[15-100/0.5]

NF-SLSBWF7-[20-144/0.5]

NF-SLSBWF8-[20-142.5/0.5]

NF-SLSBWF10-[25-141/0.5]

NF-SLSBWF12-[25-141/0.5]

NF-SLSBWF13-[30-138/0.5]

NF-SLSBWF14-[30-138/0.5]

NF-SLSBWF17-[35-135/0.5]

NF-SLSBWRK6-[15-50/0.5]

NF-SLSBWRK7-[20-140/0.5]

NF-SLSBWRK8-[20-140/0.5]

NF-SLSBWRK10-[25-140/0.5]

NF-SLSBWRK12-[25-140/0.5]

NF-SLSBWRK13-[30-130/0.5]

NF-SLSBWRK14-[35-130/0.5]

NF-SLSBWRK17-[40-130/0.5]

特性・用途

材質

詳細材質

二面幅 B(またはD)

(mm)

長さ L

(mm)

寸法指定

ねじ径 M

(mm)

ねじ径 N

(mm)

材質証明書：材質

RoHS?

最小発注数量

導電性・帯電防止 / すべり性 / かじり防止	[スチール] SS400相当	SS400相当	5	8 ～ 100	L寸・ねじ径指定	2 ～ 3	2 ～ 2.6	SS400相当	10	2個
導電性・帯電防止 / すべり性 / かじり防止	[スチール] SS400相当	SS400相当	6	15 ～ 100	L寸・ねじ径指定	3 ～ 5	3 ～ 4	SS400相当	10	2個
導電性・帯電防止 / すべり性 / かじり防止	[スチール] SS400相当	SS400相当	7	20 ～ 145.5	L寸・ねじ径指定	3 ～ 5	3 ～ 4	SS400相当	10	2個
導電性・帯電防止 / すべり性 / かじり防止	[スチール] SS400相当	SS400相当	8	20 ～ 145.5	L寸・ねじ径指定	3 ～ 6	3 ～ 5	SS400相当	10	2個
導電性・帯電防止 / すべり性 / かじり防止	[スチール] SS400相当	SS400相当	10	25 ～ 145.5	L寸・ねじ径指定	3 ～ 8	3 ～ 6	SS400相当	10	2個
導電性・帯電防止 / すべり性 / かじり防止	[スチール] SS400相当	SS400相当	12	25 ～ 145.5	L寸・ねじ径指定	3 ～ 10	3 ～ 8	SS400相当	10	2個
導電性・帯電防止 / すべり性 / かじり防止	[スチール] SS400相当	SS400相当	13	30 ～ 145.5	L寸・ねじ径指定	3 ～ 10	3 ～ 8	SS400相当	10	2個
導電性・帯電防止 / すべり性 / かじり防止	[スチール] SS400相当	SS400相当	14	35 ～ 145.5	L寸・ねじ径指定	3 ～ 12	3 ～ 10	SS400相当	10	2個
導電性・帯電防止 / すべり性 / かじり防止	[スチール] SS400相当	SS400相当	17	35 ～ 144	L寸・ねじ径指定	4 ～ 12	4 ～ 10	SS400相当	10	2個
導電性・帯電防止 / すべり性 / かじり防止	[スチール] SS400相当	SS400相当	5	8 ～ 100	L寸指定	-	-	SS400相当	10	2個
導電性・帯電防止 / すべり性 / かじり防止	[スチール] SS400相当	SS400相当	6	15 ～ 100	L寸指定	-	-	SS400相当	10	2個
導電性・帯電防止 / すべり性 / かじり防止	[スチール] SS400相当	SS400相当	7	20 ～ 144	L寸指定	-	-	SS400相当	10	2個
導電性・帯電防止 / すべり性 / かじり防止	[スチール] SS400相当	SS400相当	8	20 ～ 142.5	L寸指定	-	-	SS400相当	10	2個
導電性・帯電防止 / すべり性 / かじり防止	[スチール] SS400相当	SS400相当	10	25 ～ 141	L寸指定	-	-	SS400相当	10	2個
導電性・帯電防止 / すべり性 / かじり防止	[スチール] SS400相当	SS400相当	12	25 ～ 141	L寸指定	-	-	SS400相当	10	2個
導電性・帯電防止 / すべり性 / かじり防止	[スチール] SS400相当	SS400相当	13	30 ～ 138	L寸指定	-	-	SS400相当	10	2個
導電性・帯電防止 / すべり性 / かじり防止	[スチール] SS400相当	SS400相当	14	30 ～ 138	L寸指定	-	-	SS400相当	10	2個
導電性・帯電防止 / すべり性 / かじり防止	[スチール] SS400相当	SS400相当	17	35 ～ 135	L寸指定	-	-	SS400相当	10	2個
耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / かじり防止	[ステンレス] SUS304	SUS304	5	8 ～ 100	L寸・ねじ径指定	2 ～ 3	2 ～ 2.6	SUS304	10	2個
耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / かじり防止	[ステンレス] SUS304	SUS304	6	15 ～ 100	L寸・ねじ径指定	3 ～ 5	3 ～ 4	SUS304	10	2個
耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / かじり防止	[ステンレス] SUS304	SUS304	7	20 ～ 145.5	L寸・ねじ径指定	3 ～ 5	3 ～ 4	SUS304	10	2個
耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / かじり防止	[ステンレス] SUS304	SUS304	8	20 ～ 145.5	L寸・ねじ径指定	3 ～ 6	3 ～ 5	SUS304	10	2個
耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / かじり防止	[ステンレス] SUS304	SUS304	10	25 ～ 145.5	L寸・ねじ径指定	3 ～ 8	3 ～ 6	SUS304	10	2個
耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / かじり防止	[ステンレス] SUS304	SUS304	12	25 ～ 145.5	L寸・ねじ径指定	3 ～ 10	3 ～ 8	SUS304	10	2個
耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / かじり防止	[ステンレス] SUS304	SUS304	13	30 ～ 145.5	L寸・ねじ径指定	3 ～ 10	3 ～ 8	SUS304	10	2個
耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / かじり防止	[ステンレス] SUS304	SUS304	14	35 ～ 145.5	L寸・ねじ径指定	3 ～ 12	3 ～ 10	SUS304	10	2個
耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / かじり防止	[ステンレス] SUS304	SUS304	17	35 ～ 144	L寸・ねじ径指定	4 ～ 12	4 ～ 10	SUS304	10	2個
耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / かじり防止	[ステンレス] SUS304	SUS304	5	8 ～ 100	L寸指定	-	-	SUS304	10	2個
耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / かじり防止	[ステンレス] SUS304	SUS304	6	15 ～ 100	L寸指定	-	-	SUS304	10	2個
耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / かじり防止	[ステンレス] SUS304	SUS304	7	20 ～ 144	L寸指定	-	-	SUS304	10	2個
耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / かじり防止	[ステンレス] SUS304	SUS304	8	20 ～ 142.5	L寸指定	-	-	SUS304	10	2個
耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / かじり防止	[ステンレス] SUS304	SUS304	10	25 ～ 141	L寸指定	-	-	SUS304	10	2個
耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / かじり防止	[ステンレス] SUS304	SUS304	12	25 ～ 141	L寸指定	-	-	SUS304	10	2個
耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / かじり防止	[ステンレス] SUS304	SUS304	13	30 ～ 138	L寸指定	-	-	SUS304	10	2個
耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / かじり防止	[ステンレス] SUS304	SUS304	14	30 ～ 138	L寸指定	-	-	SUS304	10	2個
耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / かじり防止	[ステンレス] SUS304	SUS304	17	35 ～ 135	L寸指定	-	-	SUS304	10	2個
耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / かじり防止	[ステンレス] SUS304	SUS304	6	15 ～ 50	L寸固定	-	-	SUS304	10	2個
耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / かじり防止	[ステンレス] SUS304	SUS304	7	20 ～ 140	L寸固定	-	-	SUS304	10	2個
耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / かじり防止	[ステンレス] SUS304	SUS304	8	20 ～ 140	L寸固定	-	-	SUS304	10	2個
耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / かじり防止	[ステンレス] SUS304	SUS304	10	25 ～ 140	L寸固定	-	-	SUS304	10	2個
耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / かじり防止	[ステンレス] SUS304	SUS304	12	25 ～ 140	L寸固定	-	-	SUS304	10	2個
耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / かじり防止	[ステンレス] SUS304	SUS304	13	30 ～ 130	L寸固定	-	-	SUS304	10	2個
耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / かじり防止	[ステンレス] SUS304	SUS304	14	35 ～ 130	L寸固定	-	-	SUS304	10	2個
耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / かじり防止	[ステンレス] SUS304	SUS304	17	40 ～ 130	L寸固定	-	-	SUS304	10	2個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目

基本情報

■ふっ素含有無電解ニッケルメッキの特長
すべり性や難付着性などの機能性に優れており、一般製造装置・半導体製造関連装置・FPD製造関連装置等で使われています。
・ふっ素含有無電解ニッケルメッキ：すべり性、かじり防止、難付着性、導電性

■ご留意事項
メッキの処理過程で発生する処理跡などが残る場合があります。こちらをご参照ください。
メッキ後にベーキングを行う為、母材の歪みが発生する場合があります。

ご注意

当ページの価格表は25年6月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
外形図、規格表の寸法はメッキ前の表記です。仕上がり寸法にはメッキの膜厚分が加わります。
メッキの処理過程で発生する処理跡などが残る場合があります。こちらをご参照ください。
ふっ素含有メッキは無電解ニッケルメッキ液にPTFE粒子を含有させたものを使用しています。
ふっ素含有メッキの技術情報・各種試験データはこちら

納期・価格

納期

日目出荷

[ NG ]ストーク適用不可

出荷日については、こちらをご覧ください。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はマニュアルカタログをご覧ください。
