【ふっ素含有メッキ】スタンド用支柱 角棒
未確定：候補が3型番あります。
外形図・規格表
（棒状）
[ ! ]L寸の寸法公差はJISB0405m級に準じる。 （全周）
[ ! ]外形図、規格表の寸法はメッキ前の表記です。仕上がり寸法にはメッキの膜厚分が加わります。
[ ! ]L寸の寸法公差はJISB0405m級に準じる。 （全周）
[ ! ]外形図、規格表の寸法はメッキ前の表記です。仕上がり寸法にはメッキの膜厚分が加わります。
| Type | [ M ]材質 | 表面処理仕様 | |||||
| [ S ]表面処理種類 | 膜厚 | 耐熱温度 | [ H ]被膜硬度 | ||||
| NF-STNQ | SUS304 | ふっ素含有無電解ニッケルメッキ （20vol％) | 7 | ±3 | μm | 300℃ | 400HV |
規格表
| 型式 | − | L |
| NF-STNQ12 | − | 150 |
| 型式 | L | D公差 | |
| Type | D | 指定1mm単位 | |
| NF-STNQ | 10 | 40〜150 | 0 −0.1 |
| 12 | 40〜150 | ||
| 15 | 40〜150 | ||
■ 技術情報
[ ! ]塩水噴霧試験の結果はこちら
[ ! ]ふっ素含有無電解ニッケルメッキ（20vol%）はPTFE粒子を20～25vol％の割合で含有しています。
| 表面処理名称 | ふっ素含有無電解ニッケルメッキ （20vol％） |
| 表面硬度 | 400HV |
| 動摩擦係数_参考値 | 0.1～0.2 |
| 撥水角（撥水性）_参考値 | 115° |
| 電気的特性_参考値 | 導電性 |
[ ! ]ふっ素含有無電解ニッケルメッキ（20vol%）はPTFE粒子を20～25vol％の割合で含有しています。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
詳細情報
基本情報
■ふっ素含有無電解ニッケルメッキの特長
すべり性や難付着性などの機能性に優れており、一般製造装置・半導体製造関連装置・FPD製造関連装置等で使われています。
・ふっ素含有無電解ニッケルメッキ：すべり性、かじり防止、難付着性、導電性
■ご留意事項
メッキの処理過程で発生する処理跡などが残る場合があります。こちらをご参照ください。
メッキ後にベーキングを行う為、母材の歪みが発生する場合があります。
■製品特長
センサやカメラの段取り替え時の回転が防止できるスタンド用支柱です。
納期・価格
概要・仕様

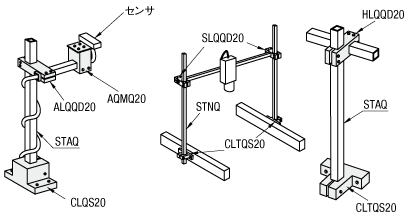

使用例
