メカニカル部品技術窓口

| Type | [ M ]材質 | 表面処理仕様 | ||||||
| [ S ]表面処理種類 | 膜厚 | 耐熱温度 | [ H ]被膜硬度 | |||||
| NF-NKOST | SUS303 | ふっ素含有無電解ニッケルメッキ (20vol%) |
| 300℃ | 400HV | |||
| 型式 | − | L |
| NF-NKOST6 | − | 25 |

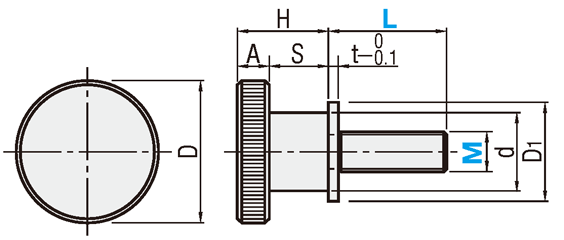

| 型式 | L選択 | D | d | A | H | S | D1 | t | ||||||
| Type | M | |||||||||||||
| (並目) | ||||||||||||||
| NF-NKOST | 6 | 10 | 16 | 20 | 25 | 24 | 12 | 5 | 15 | 10 | 14.5 | 1.5 | ||
| 8 | 16 | 20 | 25 | 30 | 30 | 16 | 6 | 18 | 12 | 20 | 2 | |||
| 10 | 20 | 25 | 30 | 40 | 36 | 20 | 8 | 23 | 15 | 25 | 2.5 | |||
| 表面処理名称 | ふっ素含有無電解ニッケルメッキ (20vol%) |
| 表面硬度 | 400HV |
| 動摩擦係数_参考値 | 0.1~0.2 |
| 撥水角(撥水性)_参考値 | 115° |
| 電気的特性_参考値 | 導電性 |

| 試料 | 試料型番 | 軸力 (KN) | ねじ面摩擦 係数 |
| ステンレスボルト (表面処理なし) | SCB6-25 | 3.6 | 0.473 |
| ふっ素樹脂コーティング (PTFE+PAI) | FH-SCB6-25 | 6.7 | 0.091 |
| ふっ素含有無電解ニッケルメッキ (20vol%) | NF-SCB6-25 | 8.0 | 0.100 |
| 試験機 | 試験方法 | |
| ねじ締め付け試験機 (NST-500NM/日本計測システム株式会社) | JIS B1084 | |
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
■ふっ素含有無電解ニッケルメッキの特長
すべり性や難付着性などの機能性に優れており、一般製造装置・半導体製造関連装置・FPD製造関連装置等で使われています。
・ふっ素含有無電解ニッケルメッキ:すべり性、かじり防止、難付着性、導電性
■ご留意事項
メッキの処理過程で発生する処理跡などが残る場合があります。こちらをご参照ください。
■製品特長
側面部ローレット加工の段付きの座金組込ノブです。すでに座金が組み込まれているため、作業効率化が図れます。
