【ふっ素含有メッキ】脱落防止ローレットノブ
- 通常単価(税別)
- -
- 税込単価
- -
■ふっ素含有無電解ニッケルメッキの特長すべり性や難付着性などの機能性に優れてお...
詳細情報を確認する型番:

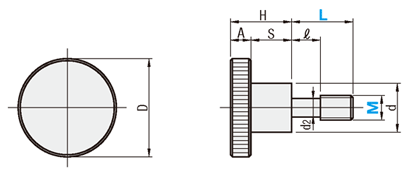

外形図・規格表
標準タイプ
段付タイプ
[ ! ]外形図、規格表の寸法はメッキ前の表記です。仕上がり寸法にはメッキの膜厚分が加わります。
| Type | [ M ]材質 | 表面処理仕様 | |||||||
| 標準 | 段付 | [ S ]表面処理種類 | 膜厚 | 耐熱温度 | [ H ]被膜硬度 | ||||
| NF-NOOSD | NF-NKOSD | SUS303 | ふっ素含有無電解ニッケルメッキ （20vol％) |
| 300℃ | 400HV | |||
規格表
| 型式 | − | L |
| NF-NOOSD5 | − | 10 |
| 型式 | L | D | d | A | H | S | ℓ | d2 | ||
| Type | M (並目) | |||||||||
| 標準 NF-NOOSD | 段付 NF-NKOSD | 3 | 10 | 12 | 6 | 2.5 | 7.5 | 5 | 6 | 2 |
| 4 | 10 | 16 | 8 | 3.5 | 9.5 | 6 | 5 | 3 | ||
| 15 | 10 | |||||||||
| 5 | 10 | 20 | 10 | 4 | 12 | 7.5 | 4 | 3.8 | ||
| 15 | 9 | |||||||||
| 20 | 14 | |||||||||
| 6 | 15 | 24 | 12 | 5 | 15 | 10 | 7 | 4.5 | ||
| 20 | 12 | |||||||||
| 30 | 22 | |||||||||
| 8 | 20 | 30 | 16 | 6 | 18 | 12 | 10 | 6 | ||
| 30 | 20 | |||||||||
■ 技術情報
[ ! ]塩水噴霧試験の結果はこちら
[ ! ]ふっ素含有無電解ニッケルメッキ（20vol%）はPTFE粒子を20～25vol％の割合で含有しています。
■おねじ部に関する注意点
-ねじ面の摩擦係数が下がり抵抗損失が減るため、締結力が向上します。締付トルクの参考値はこちら
-規格表の寸法に膜厚が加わるため、めねじへの取付時に入りにくい場合があります。
| 表面処理名称 | ふっ素含有無電解ニッケルメッキ （20vol％） |
| 表面硬度 | 400HV |
| 動摩擦係数_参考値 | 0.1～0.2 |
| 撥水角（撥水性）_参考値 | 115° |
| 電気的特性_参考値 | 導電性 |
[ ! ]ふっ素含有無電解ニッケルメッキ（20vol%）はPTFE粒子を20～25vol％の割合で含有しています。
■おねじ部に関する注意点
-ねじ面の摩擦係数が下がり抵抗損失が減るため、締結力が向上します。締付トルクの参考値はこちら
-規格表の寸法に膜厚が加わるため、めねじへの取付時に入りにくい場合があります。
■締結力比較（母材：SUS304)
試験結果
試験方法
| 試料 | 試料型番 | 軸力 （KN） | ねじ面摩擦 係数 |
| ステンレスボルト （表面処理なし） | SCB6-25 | 3.6 | 0.473 |
| ふっ素樹脂コーティング （PTFE+PAI） | FH-SCB6-25 | 6.7 | 0.091 |
| ふっ素含有無電解ニッケルメッキ （20vol%） | NF-SCB6-25 | 8.0 | 0.100 |
試験方法
| 試験機 | 試験方法 | |
| ねじ締め付け試験機 （NST-500NM/日本計測システム株式会社） | JIS B1084 | |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
詳細情報
基本情報
■ふっ素含有無電解ニッケルメッキの特長
すべり性や難付着性などの機能性に優れており、一般製造装置・半導体製造関連装置・FPD製造関連装置等で使われています。
・ふっ素含有無電解ニッケルメッキ：すべり性、かじり防止、難付着性、導電性
■ご留意事項
メッキの処理過程で発生する処理跡などが残る場合があります。こちらをご参照ください。
■製品特長
側面部にローレット加工された脱落防止機構のあるノブです。タップ上部の首下部分をくぼませる加工をしています。
納期・価格
概要・仕様
使用例
【ふっ素含有メッキ】脱落防止ローレットノブのレビュー
この商品のレビューはありません
