【ふっ素含有メッキ】厚型ローレットノブ

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

■ふっ素含有無電解ニッケルメッキの特長すべり性や難付着性などの機能性に優れてお...

詳細情報を確認する

環境対応
RoHS対応（10物質）
特性・用途
かじり防止 / 耐食性・耐薬品 / 非磁性 / 耐熱性
本体種類
円形
円形種類
標準
本体材質
SUS303
詳細材質
SUS303
本体表面処理
ふっ素含有無電解ニッケルメッキ
材質証明書
対象
材質証明書：材質
SUS303
材質証明書：表面処理
ふっ素含有無電解ニッケルメッキ

ご注意

ハンドル・グリップ・レバー・ノブの種類と特長についてはこちらご確認ください。
外形図、規格表の寸法はメッキ前の表記です。仕上がり寸法にはメッキの膜厚分が加わります。
メッキの処理過程で発生する処理跡などが残る場合があります。こちらをご参照ください。
ふっ素含有メッキは無電解ニッケルメッキ液にPTFE粒子を含有させたものを使用しています。
ふっ素含有メッキの技術情報・各種試験データはこちら

型番:

未確定 745件の候補があります。

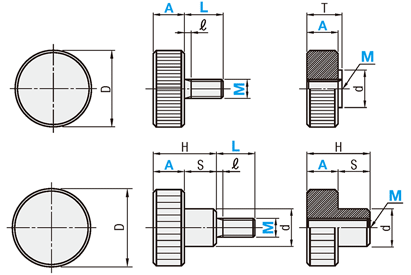

外形図・規格表
型番リスト
詳細情報

外形図・規格表

標準タイプ

段付タイプ

おねじタイプ

めねじタイプ

[ ! ]外形図、規格表の寸法はメッキ前の表記です。仕上がり寸法にはメッキの膜厚分が加わります。
[ ! ]めねじには目視できる範囲、かつ、径の長さより浅い部分にメッキがかかります。

形状

Type

[ M ]材質

表面処理仕様

おねじタイプ

めねじ
タイプ

L寸固定

L寸指定

[ S ]表面処理種類

膜厚

耐熱温度

[ H ]被膜硬度

標準タイプ

NF-NOOSA

NF-NOOSAF

NF-NOMSA

SUS303

ふっ素含有無電解ニッケルメッキ
（20vol％)

±3

µｍ

300℃

400HV

段付タイプ

NF-NKOSA

NF-NKOSAF

NF-NKMSA

[ ! ]塩水噴霧試験の結果はこちら
[ ! ]形状によっては膜が付かない部分があります。こちらをご参照ください。

規格表

型式	−	L	−	A
NF-NOOSA4	−	6	−	7
NF-NKOSAF10	−	21	−	16

型式				L(おねじタイプ)								A 選択	D	d	T	H	S	ℓ
Type			M (並目)	固定タイプ							指定タイプ指定1mm単位
(おねじL寸固定) NF-NOOSA 段付タイプ NF-NKOSA	(おねじL寸指定) NF-NOOSAF NF-NKOSAF	(めねじ) NF-NOMSA NF-NKMSA	3	6	10						6〜10	5	12	6	5.5	10	5	1
												6			6.5	11
												8			9	13
												12			13.5	17
			4	6	10	16					6〜16	7	16	8	7.5	13	6	1.2
												9			10.5	15
												11			12	17
												17			18.5	23
			5		10	16	20				10〜20	8	20	10	9	15.5	7.5	1.4
												10			11	17.5
												12			13	19.5
												26			29.5	33.5
			6		10	16	20	25	30		10〜30	10	24	12	11	20	10	1.5
												13			14	23
												15			16	25
												25			26.5	35
			8			16	20	25	30		16〜30	12	30	16	14	24	12	2
												15			17	27
												30			31.5	42
			10				20	25	30	40	20〜40	16	36	20	18	31	15	2.5
												20			22	35
												40			41.5	55

■ 技術情報

表面処理名称	ふっ素含有無電解ニッケルメッキ（20vol％）
表面硬度	400HV
動摩擦係数_参考値	0.1～0.2
撥水角（撥水性）_参考値	115°
電気的特性_参考値	導電性

[ ! ]塩水噴霧試験の結果はこちら
[ ! ]ふっ素含有無電解ニッケルメッキ（20vol%）はPTFE粒子を20～25vol％の割合で含有しています。

■おねじ部に関する注意点
　-ねじ面の摩擦係数が下がり抵抗損失が減るため、締結力が向上します。締付トルクの参考値はこちら
　-規格表の寸法に膜厚が加わるため、めねじへの取付時に入りにくい場合があります。

■締結力比較（母材：SUS304)

試験結果

試料	試料型番	軸力（KN）	ねじ面摩擦係数
ステンレスボルト（表面処理なし）	SCB6-25	3.6	0.473
ふっ素樹脂コーティング（PTFE+PAI）	FH-SCB6-25	6.7	0.091
ふっ素含有無電解ニッケルメッキ（20vol%）	NF-SCB6-25	8.0	0.100

試験方法

試験機		試験方法
ねじ締め付け試験機（NST-500NM/日本計測システム株式会社）		JIS B1084

型番リスト

表示件数

...

型番

取付部の種類

取付部呼び径 M

取付部長さ

(mm)

ノブ部外径【範囲選択】

(mm)

ノブ部外径

(mm)

本体高さ

(mm)

L寸固定/指定

A寸法

(mm)

最小発注数量

めねじ(段付)	M3	-	～20	12	10	なし	5	2個
めねじ(段付)	M3	-	～20	12	11	なし	6	2個
