【ふっ素含有メッキ】アジャスタパッド 標準タイプ

【ふっ素含有メッキ】アジャスタパッド 標準タイプ
通常単価(税別)
-
税込単価
-

■ふっ素含有無電解ニッケルメッキの特長すべり性や難付着性などの機能性に優れてお...

詳細情報を確認する

ご注意

  • アジャスタの種類と特長についてはこちらご確認ください。
  • 外形図、規格表の寸法はメッキ前の表記です。仕上がり寸法にはメッキの膜厚分が加わります。
    メッキの処理過程で発生する処理跡などが残る場合があります。こちらをご参照ください。
    ふっ素含有メッキは無電解ニッケルメッキ液にPTFE粒子を含有させたものを使用しています。
    ふっ素含有メッキの技術情報・各種試験データはこちら

型番:

未確定 11件の候補があります。
数量：

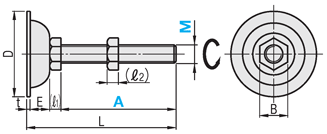

外形図・規格表


[ ! ]ねじ軸は回転し、3～5°傾きます。
[ ! ]外形図、規格表の寸法はメッキ前の表記です。仕上がり寸法にはメッキの膜厚分が加わります。
Type[ M ]材質表面処理仕様
[ S ]表面処理種類膜厚耐熱温度[ H ]被膜硬度
NF-NFJNSSUS304ふっ素含有無電解ニッケルメッキ
（20vol％)
7±3µｍ
300℃400HV
[ ! ]塩水噴霧試験の結果はこちら
[ ! ]形状によっては膜が付かない部分があります。こちらをご参照ください。

規格表

型式
NF-NFJNS12-100
型式LD(ℓ1)(ℓ2)EBｔM
(並目)		垂直耐荷重(kN)
TypeM−A
NF-NFJNS5−3040.5303.545.481.651.5
5−6070.5
6−4051451062.1
6−8091
8−5068.1385.56.5111383.9
8−100118.1
10−7594.67817104.3
10−100119.6
12−751036081018192124.9
12−100128
16−751077510132024165.9

使用例

アジャスタパッド　標準タイプ 使用例

注意・禁止事項

  • 選定に際しては、「許容荷重」・「取り付けねじ径」から選定ください。
  • 滑り止め・防振等にはラバー付きがおすすめです。
  • アジャストパッド設置後の高さ調整の作業を容易にするため、ねじ部はパッドに固定されず、回転する仕様になっています。
  • 地面の傾きを吸収するため、ねじ部は多少傾くようになっていますが、垂直耐荷重に影響はありません。
■ 技術情報
表面処理名称ふっ素含有無電解ニッケルメッキ
（20vol％）
表面硬度400HV
動摩擦係数_参考値0.1～0.2
撥水角（撥水性）_参考値115°
電気的特性_参考値導電性
[ ! ]塩水噴霧試験の結果はこちら
[ ! ]ふっ素含有無電解ニッケルメッキ（20vol%）はPTFE粒子を20～25vol％の割合で含有しています。

■おねじ部に関する注意点
　-ねじ面の摩擦係数が下がり抵抗損失が減るため、締結力が向上します。締付トルクの参考値はこちら
　-規格表の寸法に膜厚が加わるため、めねじへの取付時に入りにくい場合があります。
■締結力比較（母材：SUS304)
試験結果
試料試料型番軸力
（KN）		ねじ面摩擦
係数
ステンレスボルト
（表面処理なし）		SCB6-253.60.473
ふっ素樹脂コーティング
（PTFE+PAI）		FH-SCB6-256.70.091
ふっ素含有無電解ニッケルメッキ
（20vol%）		NF-SCB6-258.00.100

試験方法
試験機試験方法
ねじ締め付け試験機
（NST-500NM/日本計測システム株式会社）		JIS B1084

型番リスト

表示件数
  • 1
    • 型番
    NF-NFJNS5-30
    NF-NFJNS5-60
    NF-NFJNS6-40
    NF-NFJNS6-80
    NF-NFJNS8-50
    NF-NFJNS8-100
    NF-NFJNS10-75
    NF-NFJNS10-100
    NF-NFJNS12-75
    NF-NFJNS12-100
    NF-NFJNS16-75

    ねじの呼び M

    許容荷重

    (kN)

    ねじの長さ【範囲選択】

    (mm)

    ねじの長さ A

    (mm)

    幅 D

    (mm)

    本体高さ

    (mm)

    		RoHS?最小発注数量
    5
    1.5
    ～40
    30
    30
    5.4
    10
    4個
    5
    1.5
    40.1～70
    60
    30
    5.4
    10
    4個
    6
    2.1
    ～40
    40
    30
    5.4
    10
    4個
    6
    2.1
    70.1～100
    80
    30
    5.4
    10
    4個
    8
    3.9
    40.1～70
    50
    38
    11
    10
    4個
    8
    3.9
    70.1～100
    100
    38
    11
    10
    4個
    10
    4.3
    70.1～100
    75
    38
    11
    10
    4個
    10
    4.3
    70.1～100
    100
    38
    11
    10
    4個
    12
    4.9
    70.1～100
    75
    60
    18
    10
    4個
    12
    4.9
    70.1～100
    100
    60
    18
    10
    4個
    16
    5.9
    70.1～100
    75
    75
    20
    10
    4個
    通常単価(税別) (税込単価)
    通常出荷日
    -
    ( - )
    7日目
    -
    ( - )
    7日目
    -
    ( - )
    7日目
    -
    ( - )
    7日目
    -
    ( - )
    7日目
    -
    ( - )
    7日目
    -
    ( - )
    7日目
    -
    ( - )
    7日目
    -
    ( - )
    7日目
    -
    ( - )
    7日目
    -
    ( - )
    7日目
  • 1

    • 詳細情報

    基本情報

    ■ふっ素含有無電解ニッケルメッキの特長
    すべり性や難付着性などの機能性に優れており、一般製造装置・半導体製造関連装置・FPD製造関連装置等で使われています。
    ・ふっ素含有無電解ニッケルメッキ：すべり性、かじり防止、難付着性、導電性

    ■ご留意事項
    メッキの処理過程で発生する処理跡などが残る場合があります。こちらをご参照ください。
    メッキ後にベーキングを行う為、母材の歪みが発生する場合があります。

    ■製品特長
    標準タイプのアジャスタパッドです。M5～M16までのバリエーションをご用意しております。

    ご注意

    • アジャスタの種類と特長についてはこちらご確認ください。
    • 外形図、規格表の寸法はメッキ前の表記です。仕上がり寸法にはメッキの膜厚分が加わります。
      メッキの処理過程で発生する処理跡などが残る場合があります。こちらをご参照ください。
      ふっ素含有メッキは無電解ニッケルメッキ液にPTFE粒子を含有させたものを使用しています。
      ふっ素含有メッキの技術情報・各種試験データはこちら

    納期・価格

    ■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
    数量区分標準対応個別対応
    小口大口
    数　量1〜100101～
    出荷日通常お見積り
    [ ! ]表示数量超えはWOSにてご確認ください。

    納期

     7 日目出荷
    [ NG ]ストーク適用不可

    出荷日については、こちらをご覧ください。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は マニュアルカタログをご覧ください。
