【ふっ素含有メッキ】アジャスタパッド 完全固定タイプ

【ふっ素含有メッキ】アジャスタパッド 完全固定タイプ

ご注意

  • アジャスタの種類と特長についてはこちらご確認ください。
  • 外形図、規格表の寸法はメッキ前の表記です。仕上がり寸法にはメッキの膜厚分が加わります。
    メッキの処理過程で発生する処理跡などが残る場合があります。こちらをご参照ください。
    ふっ素含有メッキは無電解ニッケルメッキ液にPTFE粒子を含有させたものを使用しています。
    ふっ素含有メッキの技術情報・各種試験データはこちら
未確定：候補が4型番あります。
数量：

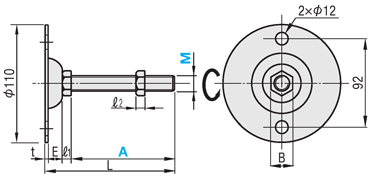

外形図・規格表


[ ! ]ねじ軸は回転し、多少傾きます。
[ ! ]外形図、規格表の寸法はメッキ前の表記です。仕上がり寸法にはメッキの膜厚分が加わります。
Type[ M ]材質表面処理仕様
[ S ]表面処理種類膜厚耐熱温度[ H ]被膜硬度
NF-FJWNSSUS304相当ふっ素含有無電解ニッケルメッキ
（20vol％)
7±3µｍ
300℃400HV
[ ! ]塩水噴霧試験の結果はこちら
[ ! ]形状によっては膜が付かない部分があります。こちらをご参照ください。

規格表

型式
NF-FJWNS10-75
型式Lℓ1ℓ2EBｔM
(並目)		垂直耐荷重
(kN)
TypeM(並目)－A
NF-FJWNS10－751077823172104.3
10－100132
12－75107.581022.519124.9
12－100132.5
■ 技術情報
表面処理名称ふっ素含有無電解ニッケルメッキ
（20vol％）
表面硬度400HV
動摩擦係数_参考値0.1～0.2
撥水角（撥水性）_参考値115°
電気的特性_参考値導電性
[ ! ]塩水噴霧試験の結果はこちら
[ ! ]ふっ素含有無電解ニッケルメッキ（20vol%）はPTFE粒子を20～25vol％の割合で含有しています。

■おねじ部に関する注意点
　-ねじ面の摩擦係数が下がり抵抗損失が減るため、締結力が向上します。締付トルクの参考値はこちら
　-規格表の寸法に膜厚が加わるため、めねじへの取付時に入りにくい場合があります。
■締結力比較（母材：SUS304)
試験結果
試料試料型番軸力
（KN）		ねじ面摩擦
係数
ステンレスボルト
（表面処理なし）		SCB6-253.60.473
ふっ素樹脂コーティング
（PTFE+PAI）		FH-SCB6-256.70.091
ふっ素含有無電解ニッケルメッキ
（20vol%）		NF-SCB6-258.00.100

試験方法
試験機試験方法
ねじ締め付け試験機
（NST-500NM/日本計測システム株式会社）		JIS B1084

型番リスト

表示件数
  • 1
    • 型番
    NF-FJWNS10-75
    NF-FJWNS10-100
    NF-FJWNS12-75
    NF-FJWNS12-100

    ねじの呼び M

    許容荷重

    (kN)

    ねじの長さ A

    (mm)

    本体高さ

    (mm)

    		RoHS?最小発注数量
    10
    4.3
    75
    23
    10
    4個
    10
    4.3
    100
    23
    10
    4個
    12
    4.9
    75
    22.5
    10
    4個
    12
    4.9
    100
    22.5
    10
    4個
    通常単価(税別) (税込単価)
    通常出荷日
    -
    ( - )
    7日目
    -
    ( - )
    7日目
    -
    ( - )
    7日目
    -
    ( - )
    7日目
  • 1

    • 詳細情報

    基本情報

    ■ふっ素含有無電解ニッケルメッキの特長
    すべり性や難付着性などの機能性に優れており、一般製造装置・半導体製造関連装置・FPD製造関連装置等で使われています。
    ・ふっ素含有無電解ニッケルメッキ：すべり性、かじり防止、難付着性、導電性

    ■ご留意事項
    メッキの処理過程で発生する処理跡などが残る場合があります。こちらをご参照ください。
    メッキ後にベーキングを行う為、母材の歪みが発生する場合があります。

    ■製品特長
    アンカーボルト打ち込み用の2穴をあけた仕様のアジャスタパッドです。

    ご注意

    • アジャスタの種類と特長についてはこちらご確認ください。
    • 外形図、規格表の寸法はメッキ前の表記です。仕上がり寸法にはメッキの膜厚分が加わります。
      メッキの処理過程で発生する処理跡などが残る場合があります。こちらをご参照ください。
      ふっ素含有メッキは無電解ニッケルメッキ液にPTFE粒子を含有させたものを使用しています。
      ふっ素含有メッキの技術情報・各種試験データはこちら

    納期・価格

    ■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
    数量区分標準対応個別対応
    小口大口
    数　量1〜100101～
    出荷日通常お見積り
    [ ! ]表示数量超えはWOSにてご確認ください。
    納期
     7 日目出荷
    [ NG ]ストーク適用不可

    出荷日については、こちらをご覧ください。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は マニュアルカタログをご覧ください。
