ボールプランジャ 材質選択タイプ
- 通常単価(税別)
- 720円～1,800円
- 税込単価
- 792円～1,980円
通常出荷日：9日目
ボディ・ボールの材質が選択可能！組み合わせ自由に選定いただけます。
- 【新商品】2025年12月発売の新商品です。
- 【新材質】2026年2月よりポリアセタール・ナイロン66ボディを追加いたしました。
- ボディ材質：SCM435・SUS304相当の六角穴部には荷重識別のため、マーキングがある場合がございます。
- 緩み防止処理品を取り外す場合は六角穴破損防止のため六角レンチを真っ直ぐ挿入してください。また、ボールポイントは使用しないでください。
未確定：候補が1,228型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
外形図・規格表
■六角穴タイプ

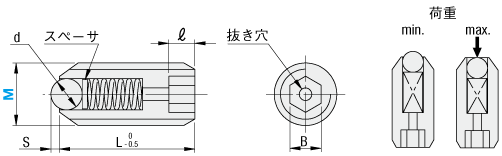

SUS316Lボディ(抜き穴あり)

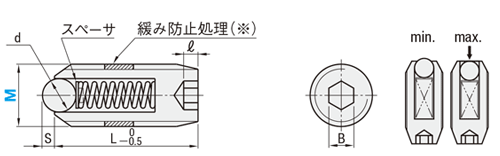

SCM435・SUS304相当ボディ(抜き穴なし)
荷重
※緩み防止ありのみに適用
■マイナス溝タイプ

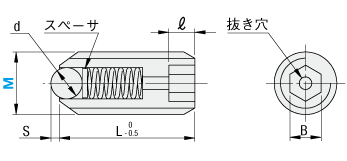

SUS316Lボディ(抜き穴あり)
PEEKボディ(抜き穴あり)

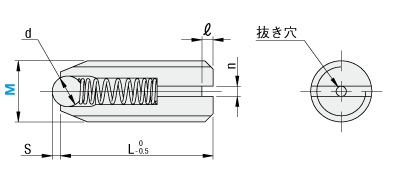

ポリアセタール・ナイロン66ボディ(抜き穴なし)
[ ! ]M2・M3・M4には、先端部レンチ用溝はございません。（先端部レンチ用溝＝ボール側から専用レンチまたはマイナスドライバーで組付可能）
[ ! ]金属ボディ：M2-3、樹脂ボディ：全サイズにはスペーサがございません。
[ ! ]ボディ材質：SCM435・SUS304相当の六角穴部には荷重識別のため、マーキングがある場合がございます。
[ ! ]ボディ材質：SUS316L・PEEKのボディには抜き穴がございます。
[ ! ]緩み防止処理品を取り外す場合は六角穴破損防止のため六角レンチを真っ直ぐ挿入してください。また、ボールポイントは使用しないでください。
| 型式 | ボディ | 取付形状 | 緩み防止 処理 | ボール | 荷重 | |||||
| Type | 記号 | 材質 | 表面処理 | スプリング 材質 | スペーサ 材質 | |||||
| BP | B | SCM435 （硬度29～35HRC） | 四三酸化鉄被膜 | SWP-B | SUS304 | H （六角穴） D （マイナス溝） | Y （あり） N （なし） | SJ（SUJ2 硬度55HRC～） SC（SUS440C） SX（SUS316） SH（SUS316＋耐食性窒化処理[ ! ]） PA（ポリアセタール ） PE（PEEK） CE（セラミック） | GK （極軽荷重） K （軽荷重） J （重荷重） GJ （極重荷重） | |
| M | 無電解ニッケルメッキ | |||||||||
| S | SUS304相当 | - | SUS631J1 | |||||||
| X | SUS316L | SUS316 | SUS316 | |||||||
| P | PEEK | SUS316 | - | |||||||
| A | ポリアセタール(黒色) | SUS304 | ||||||||
| N | ナイロン66(白色) | SUS631J1 | ||||||||
[ ! ]耐食性窒化処理は、低温処理により通常の窒化処理よりも耐食性を保ちつつ硬度を向上させるエジソンハード処理です。詳細はこちらをご覧ください。
[ ! ]SUS316ボールは、M3のみSUS316Lになります。
[ ! ]ボディ材質：ポリアセタール・ナイロン66は、使用可能温度-30〜80℃です。
| 型式 | - | ボール材質 記号 | - | 荷重 記号 | ||
| Type | M | |||||
| BPBHY | 5 | - | SC | - | K | |
| BPPDN | 6 | - | PE | - | J | |
[ ! ]ボディ材質により、取付形状・緩み防止有無・荷重の選択は制限がございます。ボール材質は全てのボディ材質に適用いたします。
[ ! ]荷重(N)は設計上の参考値です。荷重min.は初期荷重、max.はボールを最大限沈めたときの荷重です。(kgf＝N×0.101972)
■SCM435・SUS304相当ボディ
[ ! ]本体SCM435(無電解ニッケル)は、M3～M10の展開になります。M2はございません。
[ ! ]緩み止め防止処理は、M5～M10が対象となります。M2～4はございません。
| 型式 | L | B | ℓ | ボール 材質 | 参考荷重(N) | ||||||||||
| Type | M (並目) | GK 極軽荷重用 | K 軽荷重用 | J 重荷重用 | GJ 極重荷重用 | ||||||||||
| ボディ材質 | 取付 形状 | 緩み防止 処理 | |||||||||||||
| min. | max. | min. | max. | min. | max. | min. | max. | ||||||||
| BPB (SCM435＋黒染) BPM （SCM435＋無電解） BPS （SUS304相当） | H （六角穴） | Y （あり M3-M10） N （なし） | 2 | 5.0 | 0.9 | 1.0 | SJ(SUJ2) SC(SUS440C) SX(SUS316) SH(SUS316＋耐食性窒化) PA(ポリアセタール) PE(PEEK) CE(セラミック) | ― | ― | 0.7 | 1.4 | 1.2 | 2.0 | ― | ― |
| 3 | 7.0 | 1.5 | 1.0 | 0.3 | 0.6 | 1.0 | 2.0 | 1.5 | 2.9 | 2.2 | 5.0 | ||||
| 4 | 9.0 | 2.0 | 1.5 | 0.6 | 1.6 | 2.0 | 4.9 | 3.9 | 9.8 | 2.5 | 12.5 | ||||
| 5 | 12.0 | 2.5 | 2.0 | 1.0 | 3.1 | 2.9 | 9.8 | 4.9 | 19.6 | 11.2 | 24.1 | ||||
| 6 | 13.0 | 3.0 | 2.5 | 1.6 | 4.8 | 4.9 | 14.7 | 9.8 | 29.4 | 17.7 | 33.4 | ||||
| 8 | 15.0 | 4.0 | 2.5 | 2.4 | 6.3 | 6.9 | 19.6 | 12.7 | 39.2 | 21.4 | 45.3 | ||||
| 10 | 16.0 | 5.0 | 3.0 | 3.0 | 8.1 | 8.8 | 24.5 | 18.6 | 49.0 | 23.5 | 58.7 | ||||
[ ! ]緩み止め防止処理は、M5～M10が対象となります。M2～4はございません。
■SUS316Lボディ
| 型式 | L | 取付形状 | ボール 材質 | 参考荷重(N) | |||||||||||
| Type | M (並目) | マイナス溝 | 六角穴 | K 軽荷重用 | J 重荷重用 | GJ 極重荷重用 | |||||||||
| ボディ材質 | 取付 形状 | 緩み防止 処理 | n | ℓ | B | ℓ | |||||||||
| min. | max. | min. | max. | min. | max. | ||||||||||
| BPX | H （六角穴） D （マイナス溝） | N （なし） | 2 | 5.0 | 0.5 | 0.7 | ― | ― | SJ(SUJ2) SC(SUS440C) SX(SUS316) SH(SUS316＋耐食性窒化) PA(ポリアセタール) PE(PEEK) CE(セラミック) | 0.6 | 1.0 | 1.0 | 1.9 | ― | ― |
| 3 | 9.0 | 0.5 | 0.9 | 1.5 | 2.0 | 0.4 | 0.6 | 1.0 | 1.9 | 1.1 | 2.7 | ||||
| 4 | 12.0 | 0.6 | 1.0 | 2.0 | 2.5 | 0.8 | 1.6 | 2.1 | 4.7 | 2.7 | 9.8 | ||||
| 5 | 14.0 | 0.8 | 1.1 | 2.5 | 3.0 | 1.4 | 3.2 | 3.5 | 8.0 | 5.5 | 19.9 | ||||
| 6 | 15.0 | 1.0 | 1.1 | 3.0 | 3.5 | 2.0 | 5.0 | 3.3 | 11.8 | 9.1 | 23.6 | ||||
| 8 | 18.0 | 1.2 | 1.2 | 4.0 | 5.0 | 3.2 | 6.2 | 5.7 | 13.8 | 8.6 | 30.0 | ||||
| 10 | 19.0 | 1.6 | 1.5 | 5.0 | 6.0 | 3.4 | 8.2 | 6.0 | 14.8 | 2.8 | 35.4 | ||||
■PEEKボディ
| 型式 | L | n | ℓ | ボール 材質 | 参考荷重(N) | ||||||
| Type | M (並目) | K 軽荷重用 | J 重荷重用 | ||||||||
| ボディ 材質 | 取付 形状 | 緩み防止 処理 | |||||||||
| min. | max. | min. | max. | ||||||||
| BPP | D （マイナス溝） | N （なし） | 4 | 12.0 | 0.6 | 1.0 | SJ(SUJ2) SC(SUS440C) SX(SUS316) SH(SUS316＋耐食性窒化) PA(ポリアセタール) PE(PEEK) CE(セラミック) | 0.4 | 0.6 | 1.0 | 1.9 |
| 5 | 14.0 | 0.8 | 1.1 | 0.8 | 1.6 | 2.1 | 4.7 | ||||
| 6 | 15.0 | 1.0 | 1.1 | 0.8 | 1.6 | 2.1 | 4.7 | ||||
| 8 | 18.0 | 1.2 | 1.2 | 2.0 | 5.0 | 3.3 | 11.8 | ||||
| 10 | 19.0 | 1.6 | 1.5 | 3.2 | 6.2 | 5.7 | 13.8 | ||||
■ポリアセタール・ナイロン66ボディ
| 型式 | L | n | ボール 材質 | 参考荷重(N) | ||||||
| Type | M (並目) | K 軽荷重用 | J 重荷重用 | |||||||
| ボディ材質 | 取付 形状 | 緩み防止 処理 | ||||||||
| min. | max. | min. | max. | |||||||
| BPA (ポリアセタール) BPN (ナイロン66) | D （マイナス溝） | N （なし） | 8 | 15.0 | 1.2 | SJ(SUJ2) SC(SUS440C) SX(SUS316) SH(SUS316＋耐食性窒化) PA(ポリアセタール) PE(PEEK) CE(セラミック) | 2.0 | 12.0 | 15.0 | 30.0 |
| 10 | 16.0 | 1.5 | 2.5 | 16.0 | 20.0 | 39.0 | ||||
■ボール
| 型式 | ボール | |||||||
| SUJ2・SUS440C・セラミック | SUS316 | ポリアセタール | PEEK | |||||
| M （並目） | d | S | d | S | d | S | d | S |
| 2 | 1.0 | 0.2 | 1.0 | 0.2 | ― | ― | ― | ― |
| 3 | 1.5 | 0.5 | 1.55 | 0.5 | 1.5 | 0.5 | 1.5 | 0.5 |
| 4 | 2.5 | 0.8 | 2.5 | 0.8 | 2.4 | 0.8 | ― | ― |
| 5 | 3.0 | 0.8 | 3.0 | 0.8 | 3.2 | 0.8 | 3.0 | 0.8 |
| 6 | 3.0 | 0.8 | 3.0 | 0.8 | 3.2 | 0.8 | 3.0 | 0.8 |
| 8 | 4.0 | 1.0 | 4.0 | 1.0 | 4.0 | 1.0 | 4.0 | 1.0 |
| 10 | 5.0 | 1.2 | 5.0 | 1.2 | 5.0 | 1.2 | 5.0 | 1.2 |
■塩水噴霧試験結果
試験方法：中性塩水噴霧試験(JIS Z 2371に準拠)
噴霧室温度：35℃±2℃
噴霧量：約80㎠あたり1.5mL/h±0.5mL/h
試験時間：168時間
| SUJ2 | SUS440C | SUS316 （一般的窒化処理） | SUS316 (耐食性窒化処理) | SUS316 | |
| 24時間 |  |  |  |  |  |
| 48時間 |  |  |  |  |  |
| 168時間 |  |  |  |  |  |
| 結果 | 錆発生（24時間時点） | 錆発生（48時間時点） | 錆発生なし（168時間時点） | ||
噴霧室温度：35℃±2℃
噴霧量：約80㎠あたり1.5mL/h±0.5mL/h
試験時間：168時間
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,610円 ( 1,771円 ) | 9日目 |
1,610円 ( 1,771円 ) | 9日目 |
870円 ( 957円 ) | 9日目 |
870円 ( 957円 ) | 9日目 |
1,070円 ( 1,177円 ) | 9日目 |
1,070円 ( 1,177円 ) | 9日目 |
870円 ( 957円 ) | 9日目 |
870円 ( 957円 ) | 9日目 |
1,070円 ( 1,177円 ) | 9日目 |
1,070円 ( 1,177円 ) | 9日目 |
870円 ( 957円 ) | 9日目 |
870円 ( 957円 ) | 9日目 |
900円 ( 990円 ) | 9日目 |
900円 ( 990円 ) | 9日目 |
1,640円 ( 1,804円 ) | 9日目 |
1,640円 ( 1,804円 ) | 9日目 |
990円 ( 1,089円 ) | 9日目 |
990円 ( 1,089円 ) | 9日目 |
1,170円 ( 1,287円 ) | 9日目 |
1,170円 ( 1,287円 ) | 9日目 |
990円 ( 1,089円 ) | 9日目 |
990円 ( 1,089円 ) | 9日目 |
1,170円 ( 1,287円 ) | 9日目 |
1,170円 ( 1,287円 ) | 9日目 |
990円 ( 1,089円 ) | 9日目 |
990円 ( 1,089円 ) | 9日目 |
1,040円 ( 1,144円 ) | 9日目 |
1,040円 ( 1,144円 ) | 9日目 |
1,070円 ( 1,177円 ) | 9日目 |
1,070円 ( 1,177円 ) | 9日目 |
720円 ( 792円 ) | 9日目 |
720円 ( 792円 ) | 9日目 |
1,060円 ( 1,166円 ) | 9日目 |
1,060円 ( 1,166円 ) | 9日目 |
720円 ( 792円 ) | 9日目 |
720円 ( 792円 ) | 9日目 |
920円 ( 1,012円 ) | 9日目 |
920円 ( 1,012円 ) | 9日目 |
1,050円 ( 1,155円 ) | 9日目 |
1,050円 ( 1,155円 ) | 9日目 |
1,050円 ( 1,155円 ) | 9日目 |
1,050円 ( 1,155円 ) | 9日目 |
720円 ( 792円 ) | 9日目 |
720円 ( 792円 ) | 9日目 |
720円 ( 792円 ) | 9日目 |
720円 ( 792円 ) | 9日目 |
930円 ( 1,023円 ) | 9日目 |
930円 ( 1,023円 ) | 9日目 |
930円 ( 1,023円 ) | 9日目 |
930円 ( 1,023円 ) | 9日目 |
720円 ( 792円 ) | 9日目 |
720円 ( 792円 ) | 9日目 |
720円 ( 792円 ) | 9日目 |
720円 ( 792円 ) | 9日目 |
930円 ( 1,023円 ) | 9日目 |
930円 ( 1,023円 ) | 9日目 |
930円 ( 1,023円 ) | 9日目 |
930円 ( 1,023円 ) | 9日目 |
720円 ( 792円 ) | 9日目 |
720円 ( 792円 ) | 9日目 |
詳細情報
基本情報
ボディ・ボールの材質が選択可能！
組み合わせ自由に選定いただけます。
ご注意
- 【新商品】2025年12月発売の新商品です。
- 【新材質】2026年2月よりポリアセタール・ナイロン66ボディを追加いたしました。
- ボディ材質：SCM435・SUS304相当の六角穴部には荷重識別のため、マーキングがある場合がございます。
- 緩み防止処理品を取り外す場合は六角穴破損防止のため六角レンチを真っ直ぐ挿入してください。また、ボールポイントは使用しないでください。
納期・価格
価格表
| ボディ材質 | ￥基準単価 | ||||||||||||||||||||
BPB (SCM435 ＋黒染) BPM (SCM435 ＋無電解) BPS （SUS304相当) BPA （ポリア セタール） BPN （ナイロン66） | BPX （SUS316） | BPP （PEEK） | |||||||||||||||||||
| ボール | SJ (SUJ2) | SC (SUS440C) | PA (POM) | SX (SUS316) | SH (SUS316 ＋耐食性窒化) | PE (PEEK) | CE (セラミック) | SJ (SUJ2) | SC (SUS440C) | PA (POM) | SX (SUS316) | SH (SUS316 ＋耐食性窒化) | PE (PEEK) | CE (セラミック) | SJ (SUJ2) | SC (SUS440C) | PA (POM) | SX (SUS316) | SH (SUS316 ＋耐食性窒化) | PE (PEEK) | CE (セラミック) |
| 2 | 720 | 720 | ― | 920 | 1,060 | ― | 1,070 | 1,460 | 1,460 | ― | 1,480 | 1,580 | ― | 1,600 | ― | ― | ― | ― | ― | ― | ― |
| 3 | 720 | 720 | 720 | 920 | 930 | 930 | 1,050 | 990 | 990 | 990 | 1,130 | 1,250 | 1,250 | 1,280 | ― | ― | ― | ― | ― | ― | ― |
| 4 | 720 | 720 | 720 | 920 | 930 | ― | 1,220 | 870 | 870 | 870 | 940 | 1,000 | ― | 1,020 | 1,220 | 1,220 | 1,220 | 1,280 | 1,460 | ― | 1,610 |
| 5 | 840 | 840 | 840 | 870 | 1,010 | 1,010 | 1,190 | 910 | 910 | 910 | 960 | 1,060 | 1,060 | 1,200 | 1,250 | 1,250 | 1,250 | 1,320 | 1,400 | 1,400 | 1,780 |
| 6 | 840 | 840 | 840 | 870 | 1,010 | 1,010 | 1,190 | 910 | 910 | 910 | 960 | 1,060 | 1,060 | 1,200 | 1,250 | 1,250 | 1,250 | 1,320 | 1,400 | 1,400 | 1,780 |
| 8 | 870 | 870 | 870 | 900 | 1,070 | 1,070 | 1,610 | 1,010 | 1,010 | 1,010 | 1,070 | 1,190 | 1,190 | 1,480 | 1,440 | 1,440 | 1,440 | 1,510 | 1,610 | 1,610 | 1,800 |
| 10 | 990 | 990 | 990 | 1,040 | 1,170 | 1,170 | 1,640 | 1,210 | 1,210 | 1,210 | 1,280 | 1,370 | 1,370 | 1,690 | 1,610 | 1,610 | 1,610 | 1,700 | 1,770 | 1,770 | 1,800 |
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
[ ! ]表示数量超えはWOSにてご確認ください。
| 数量区分 | 標準対応 | 個別対応 | ||||
| 小口 | 中口 | 大口 | ||||
| 数量 | 1～10 | 11～20 | 21～ | |||
| 値引率 | 基準価格 | お見積り | ||||
| 出荷日 | 通常 | ＋5日 | ||||
